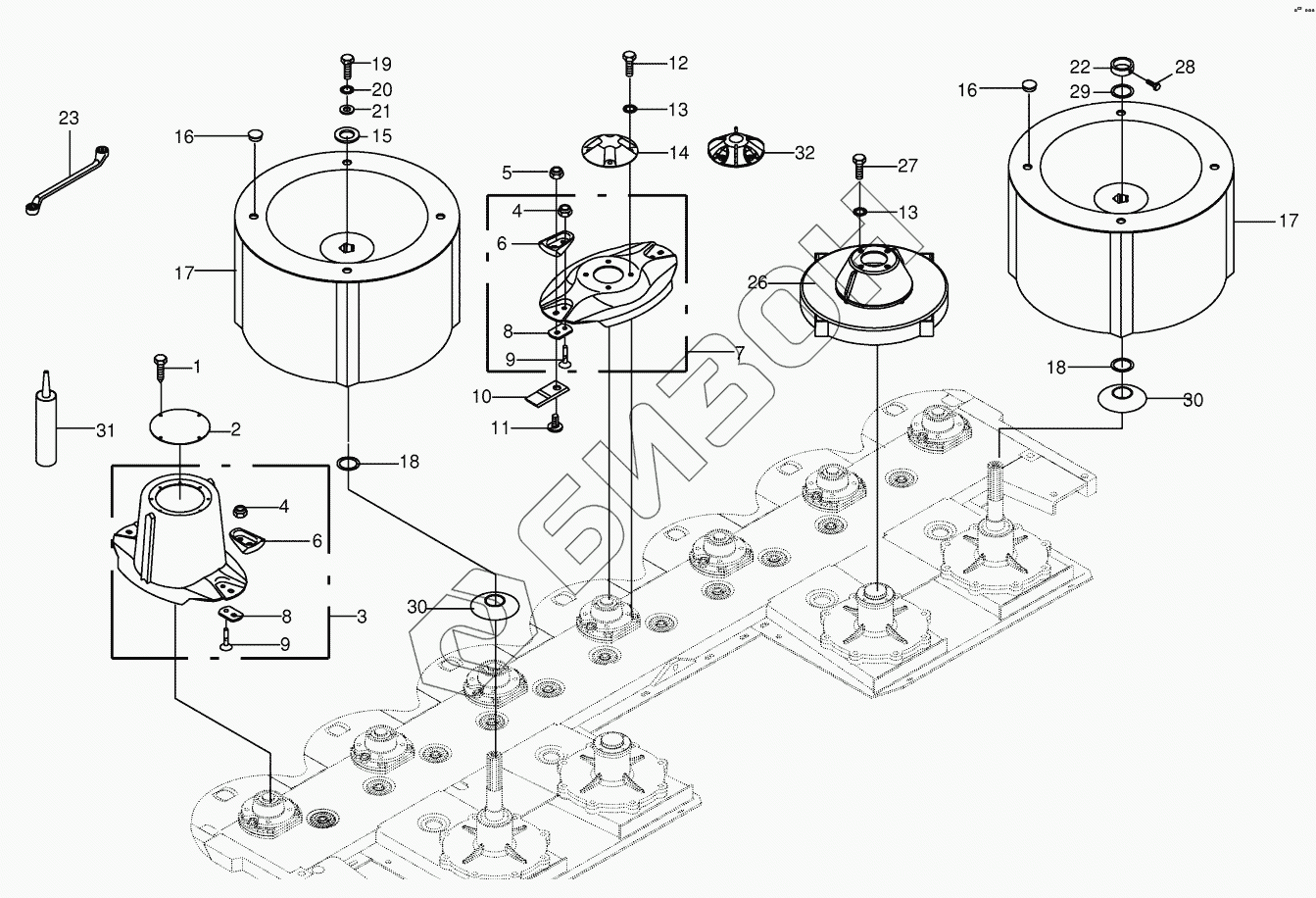

Графический каталог запасных частей к технике: KRONE EC F320. Blade fastening / Swath drum
/16.gif)
1
2
3
4
4
5
6
6
7
8
8
9
9
10
10
11
12
13
13
14
15
16
16
17
17
18
18
19
20
21
22
23
26
27
28
29
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 002530521 | Cover |
Загрузка ...
|
|
| 3 | 200310630 | Mower drum |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 6 | 002537431 | Guard |
Загрузка ...
|
|
| 7 | 200310620 | Mower disc |
Загрузка ...
|
|
| 8 | 002530423 | Knife support |
Загрузка ...
|
|
| 9 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 10 | 001398884 | Blade lh |
Загрузка ...
|
|
| 10 | 001398894 | Blade rh |
Загрузка ...
|
|
| 11 | 002537440 | Knife screw |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002530470 | Cover |
Загрузка ...
|
|
| 15 | 001443453 | Spacing washer |
Загрузка ...
|
|
| 16 | 270034870 | Sealing plug |
Загрузка ...
|
|
| 17 | 002540503 | Swath drum |
Загрузка ...
|
|
| 18 | 009111361 | Shim ring |
Загрузка ...
|
|
| 19 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009103590 | Washer |
Загрузка ...
|
|
| 22 | 009113201 | Collar |
Загрузка ...
|
|
| 23 | 009253032 | Spanner key |
Загрузка ...
|
|
| 26 | 200316310 | Swath drum |
Загрузка ...
|
|
| 27 | 009008150 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 29 | 009111340 | Shim ring |
Загрузка ...
|
|
| 29 | 009111330 | Shim ring |
Загрузка ...
|
|
| 30 | 200315880 | Cover cap |
Загрузка ...
|
|
| 31 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
|
| 32 | 200352300 | Cover for blade disc + discharge plates-optional |
Загрузка ...
|
