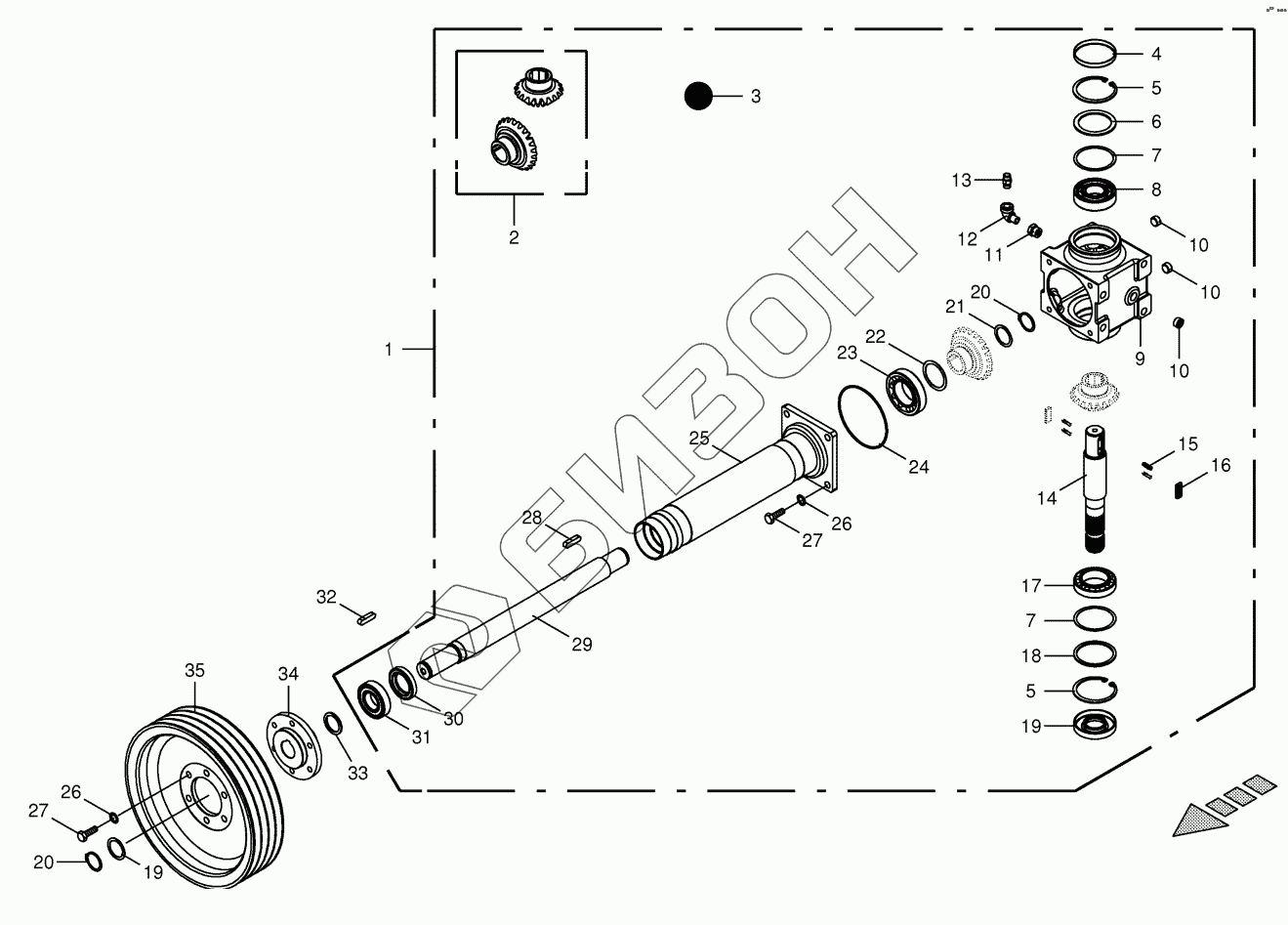

Графический каталог запасных частей к технике: KRONE EC F320. Gearbox - Antidockwise
/6.gif)
1
2
3
4
5
5
6
7
7
7
7
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
21
22
22
22
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200360750 | Drive gear assembl. + freewheel lh. |
Загрузка ...
|
|
| 2 | 200360710 | Bevel wheel |
Загрузка ...
|
|
| 3 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 4 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 5 | 009116730 | Circlip |
Загрузка ...
|
|
| 6 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 7 | 009110220 | Shim ring |
Загрузка ...
|
|
| 7 | 009110230 | Shim ring |
Загрузка ...
|
|
| 7 | 009108760 | Shim ring |
Загрузка ...
|
|
| 7 | 009110241 | Shim ring |
Загрузка ...
|
|
| 8 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 200943180 | Gearbox housing |
Загрузка ...
|
|
| 10 | 009060401 | Screw plug |
Загрузка ...
|
|
| 11 | 009209310 | Threaded reducing adapter |
Загрузка ...
|
|
| 12 | 009259010 | Angle |
Загрузка ...
|
|
| 13 | 009198212 | Breather |
Загрузка ...
|
|
| 14 | 200360741 | Gearshaft freewheel lh. Rd 42 |
Загрузка ...
|
|
| 15 | 200316180 | Pressure spring |
Загрузка ...
|
|
| 16 | 200360600 | Freewheel ratchet |
Загрузка ...
|
|
| 17 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 18 | 900012260 | Supporting disc |
Загрузка ...
|
|
| 19 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 009115410 | Circlip |
Загрузка ...
|
|
| 21 | 009111320 | Shim ring |
Загрузка ...
|
|
| 21 | 009111330 | Shim ring |
Загрузка ...
|
|
| 21 | 009111340 | Shim ring |
Загрузка ...
|
|
| 21 | 009111300 | Shim ring |
Загрузка ...
|
|
| 22 | 009109000 | Shim ring |
Загрузка ...
|
|
| 22 | 009109040 | Shim ring |
Загрузка ...
|
|
| 22 | 009109020 | Shim ring |
Загрузка ...
|
|
| 22 | 009109030 | Shim ring |
Загрузка ...
|
|
| 23 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 24 | 009375880 | O-ring |
Загрузка ...
|
|
| 25 | 200331350 | Gearbox neck |
Загрузка ...
|
|
| 26 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 29 | 001400651 | Gearbox shaft |
Загрузка ...
|
|
| 30 | 009363523 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 31 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 32 | 009151230 | Fit-in key |
Загрузка ...
|
|
| 33 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 34 | 200303281 | Hub |
Загрузка ...
|
|
| 35 | 200303290 | V-belt pulley |
Загрузка ...
|
|
| 35 | 200391360 | V-belt pulley |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
