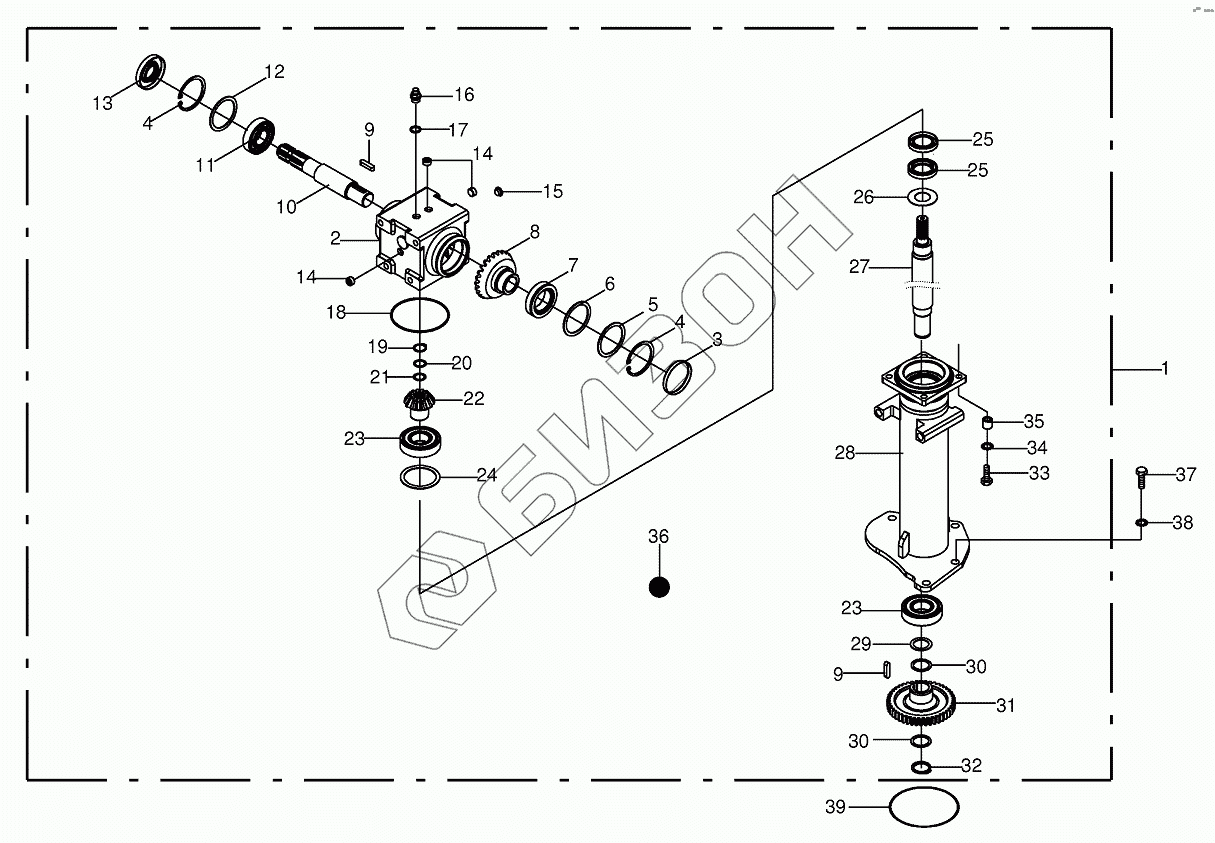

Графический каталог запасных частей к технике: KRONE EC F320 M. Gearbox
/4.gif)
1
2
3
4
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
21
21
22
23
23
24
24
24
24
25
25
26
27
28
29
30
30
30
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200327210 | Gearbox |
Загрузка ...
|
|
| 2 | 002687502 | Gearbox housing |
Загрузка ...
|
|
| 3 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 4 | 009116730 | Circlip |
Загрузка ...
|
|
| 5 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 6 | 009110241 | Shim ring |
Загрузка ...
|
|
| 7 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 8 | 200324150 | Bevel wheel |
Загрузка ...
|
|
| 9 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 10 | 200316130 | Gearbox shaft-left hand direction of rotation |
Загрузка ...
|
|
| 11 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 12 | 009110220 | Shim ring |
Загрузка ...
|
|
| 12 | 009110230 | Shim ring |
Загрузка ...
|
|
| 13 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 14 | 009060401 | Screw plug |
Загрузка ...
|
|
| 15 | 009250100 | Sealing plug |
Загрузка ...
|
|
| 16 | 009198111 | Breather |
Загрузка ...
|
|
| 17 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 18 | 009375880 | O-ring |
Загрузка ...
|
|
| 19 | 900020760 | Circlip |
Загрузка ...
|
|
| 20 | 009107100 | Supporting disc |
Загрузка ...
|
|
| 21 | 009108400 | Shim ring |
Загрузка ...
|
|
| 21 | 009108420 | Shim ring |
Загрузка ...
|
|
| 21 | 009108441 | Shim ring |
Загрузка ...
|
|
| 22 | 200324160 | Bevel pinion |
Загрузка ...
|
|
| 23 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 24 | 009109440 | Shim ring |
Загрузка ...
|
|
| 24 | 009109450 | Shim ring |
Загрузка ...
|
|
| 24 | 009109460 | Shim ring |
Загрузка ...
|
|
| 24 | 009109470 | Shim ring |
Загрузка ...
|
|
| 25 | 009363523 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 900000970 | Shim ring |
Загрузка ...
|
|
| 27 | 200324170 | Drive shaft |
Загрузка ...
|
|
| 28 | 200325380 | Gearbox housing |
Загрузка ...
|
|
| 29 | 900015610 | Supporting disc |
Загрузка ...
|
|
| 30 | 009111320 | Shim ring |
Загрузка ...
|
|
| 30 | 009111361 | Shim ring |
Загрузка ...
|
|
| 30 | 009111340 | Shim ring |
Загрузка ...
|
|
| 30 | 009111300 | Shim ring |
Загрузка ...
|
|
| 31 | 002530344 | Spur gear |
Загрузка ...
|
|
| 32 | 009115410 | Circlip |
Загрузка ...
|
|
| 33 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 35 | 002284772 | Bushing |
Загрузка ...
|
|
| 36 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 37 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009375680 | O-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
