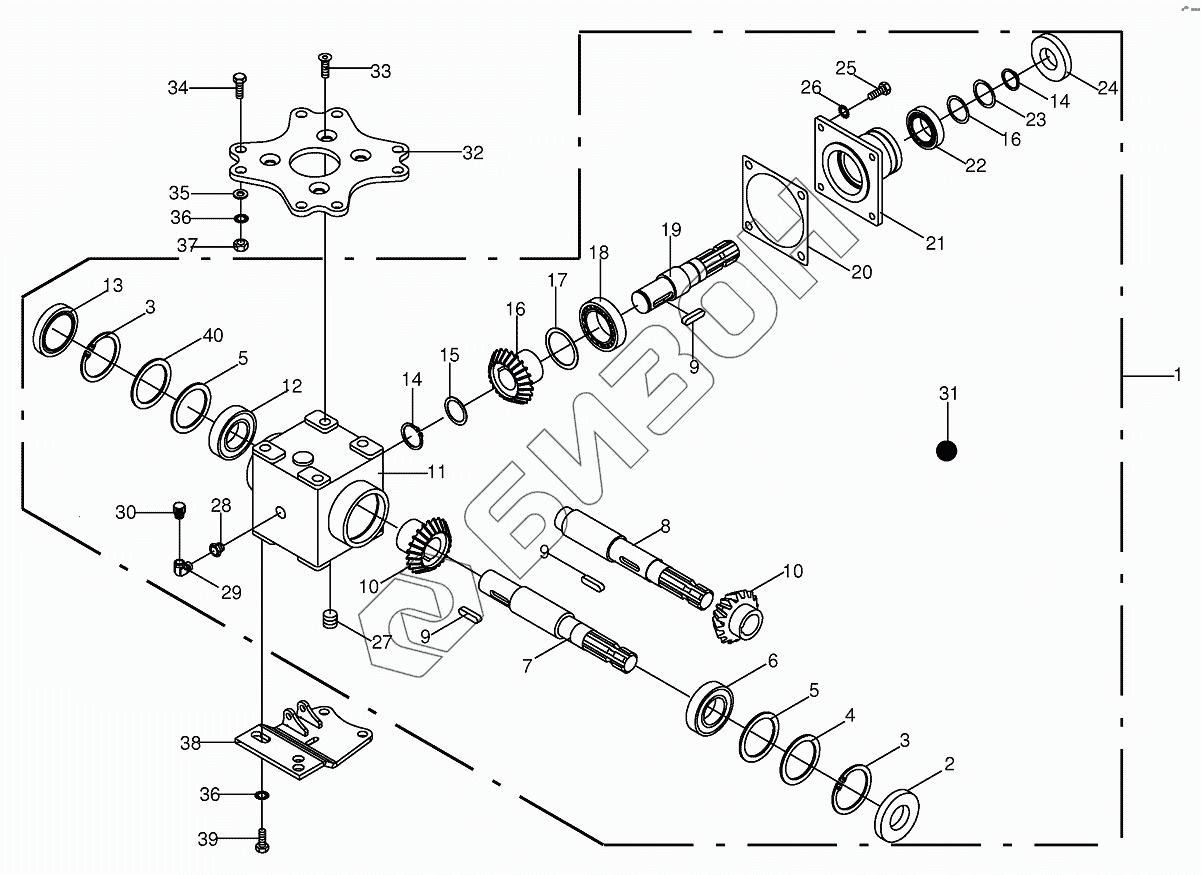

Графический каталог запасных частей к технике: KRONE EC F320 M. Main gearbox
/4.gif)
1
1
2
3
3
4
5
5
5
5
6
7
8
9
9
9
10
10
11
12
13
14
14
15
15
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200307730 | Main gearbox-right hand direction of rotation |
Загрузка ...
|
|
| 1 | 200309650 | Main gearbox-left hand direction of rotation |
Загрузка ...
|
|
| 2 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 009116730 | Circlip |
Загрузка ...
|
|
| 4 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 5 | 009110220 | Shim ring |
Загрузка ...
|
|
| 5 | 009110230 | Shim ring |
Загрузка ...
|
|
| 5 | 009110241 | Shim ring |
Загрузка ...
|
|
| 6 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 200316130 | Gearbox shaft-left hand direction of rotation |
Загрузка ...
|
|
| 8 | 001469741 | Gearbox shaft |
Загрузка ...
|
|
| 9 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 10 | 001469852 | Bevel wheel |
Загрузка ...
|
|
| 11 | 002687502 | Gearbox housing |
Загрузка ...
|
|
| 12 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 13 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 14 | 009115410 | Circlip |
Загрузка ...
|
|
| 15 | 009111300 | Shim ring |
Загрузка ...
|
|
| 15 | 009111320 | Shim ring |
Загрузка ...
|
|
| 15 | 009111330 | Shim ring |
Загрузка ...
|
|
| 15 | 009111340 | Shim ring |
Загрузка ...
|
|
| 16 | 001469841 | Bevel wheel |
Загрузка ...
|
|
| 17 | 009109040 | Shim ring |
Загрузка ...
|
|
| 17 | 009109030 | Shim ring |
Загрузка ...
|
|
| 17 | 009109000 | Shim ring |
Загрузка ...
|
|
| 17 | 009109020 | Shim ring |
Загрузка ...
|
|
| 18 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 19 | 001452154 | Gearbox shaft |
Загрузка ...
|
|
| 20 | 001452121 | Gearbox seal |
Загрузка ...
|
|
| 21 | 001469764 | Gearbox cover |
Загрузка ...
|
|
| 22 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 24 | 009363371 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 25 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009060401 | Screw plug |
Загрузка ...
|
|
| 28 | 009209310 | Threaded reducing adapter |
Загрузка ...
|
|
| 29 | 009259010 | Angle |
Загрузка ...
|
|
| 30 | 009198212 | Breather |
Загрузка ...
|
|
| 31 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 32 | 200307241 | Gearbox support |
Загрузка ...
|
|
| 33 | 009040921 | Countersunkscrew |
Загрузка ...
|
|
| 34 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009103031 | Washer |
Загрузка ...
|
|
| 36 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009082200 | Hex nut |
Загрузка ...
|
|
| 38 | 200328060 | Spring support |
Загрузка ...
|
|
| 38 | 200351390 | Spring support |
Загрузка ...
|
|
| 39 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 40 | 900012260 | Supporting disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
