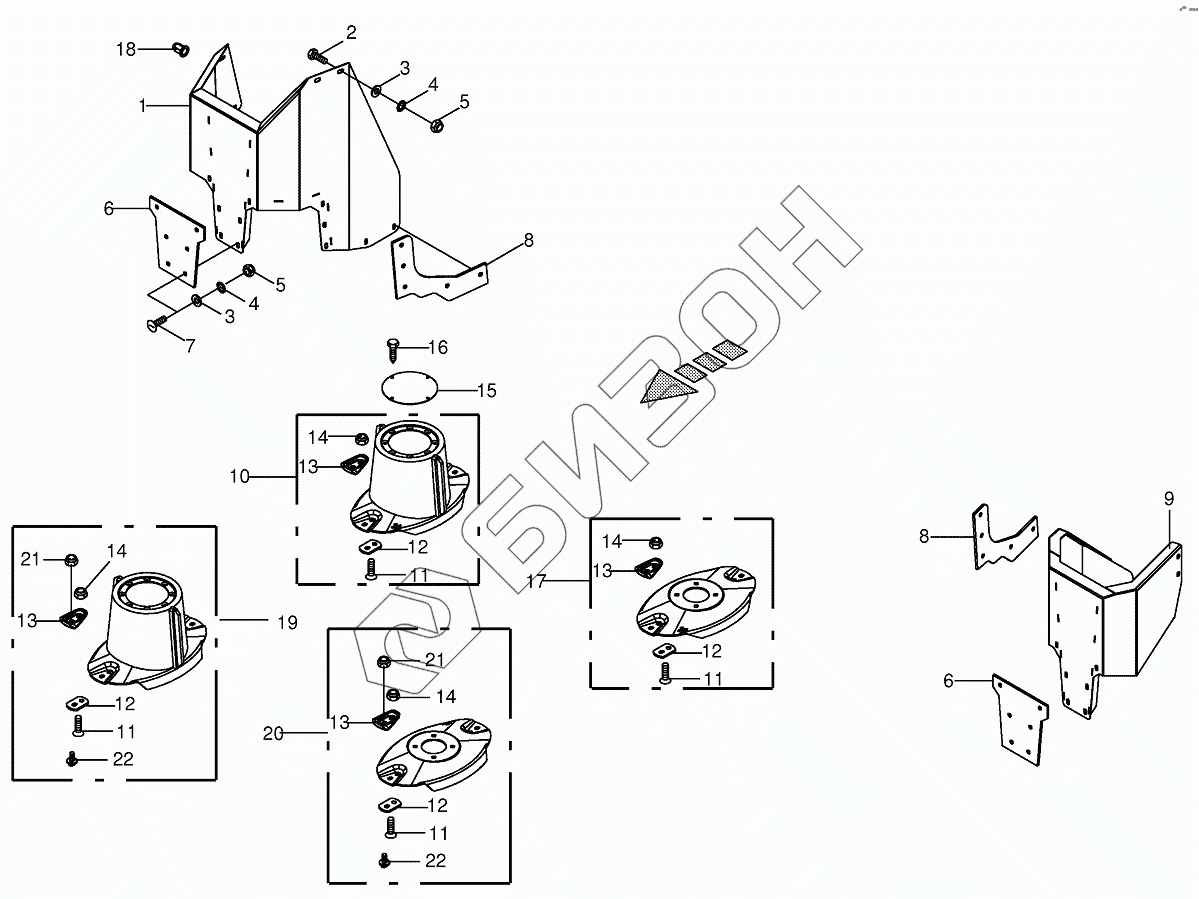

Графический каталог запасных частей к технике: KRONE EC F320M/F360M. Swathlaying
1
2
3
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
16
17
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200328090 | Baffle-right |
Загрузка ...
|
|
| 2 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 3 | 009106030 | Washer |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 200313100 | Rubber-middle |
Загрузка ...
|
|
| 7 | 009052311 | Coach bolt |
Загрузка ...
|
|
| 8 | 200313090 | Rubber-inside |
Загрузка ...
|
|
| 9 | 200328120 | Baffle-left |
Загрузка ...
|
|
| 9 | 200356170 | Baffle lh. |
Загрузка ...
|
|
| 10 | 200310630 | Mower drum |
Загрузка ...
|
|
| 11 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 002530423 | Knife support |
Загрузка ...
|
|
| 13 | 002537431 | Guard |
Загрузка ...
|
|
| 14 | 009087580 | Locknut |
Загрузка ...
|
|
| 15 | 002530521 | Cover |
Загрузка ...
|
|
| 16 | 009069480 | Self-tapping screw |
Загрузка ...
|
|
| 17 | 200310620 | Mower disc |
Загрузка ...
|
|
| 18 | 900012730 | Blind rivet nut |
Загрузка ...
|
|
| 19 | 200376010 | Mower drum (356) screw connection |
Загрузка ...
|
|
| 20 | 200376040 | Cutting disc (356) |
Загрузка ...
|
|
| 21 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 22 | 002537450 | Mower pin |
Загрузка ...
|
