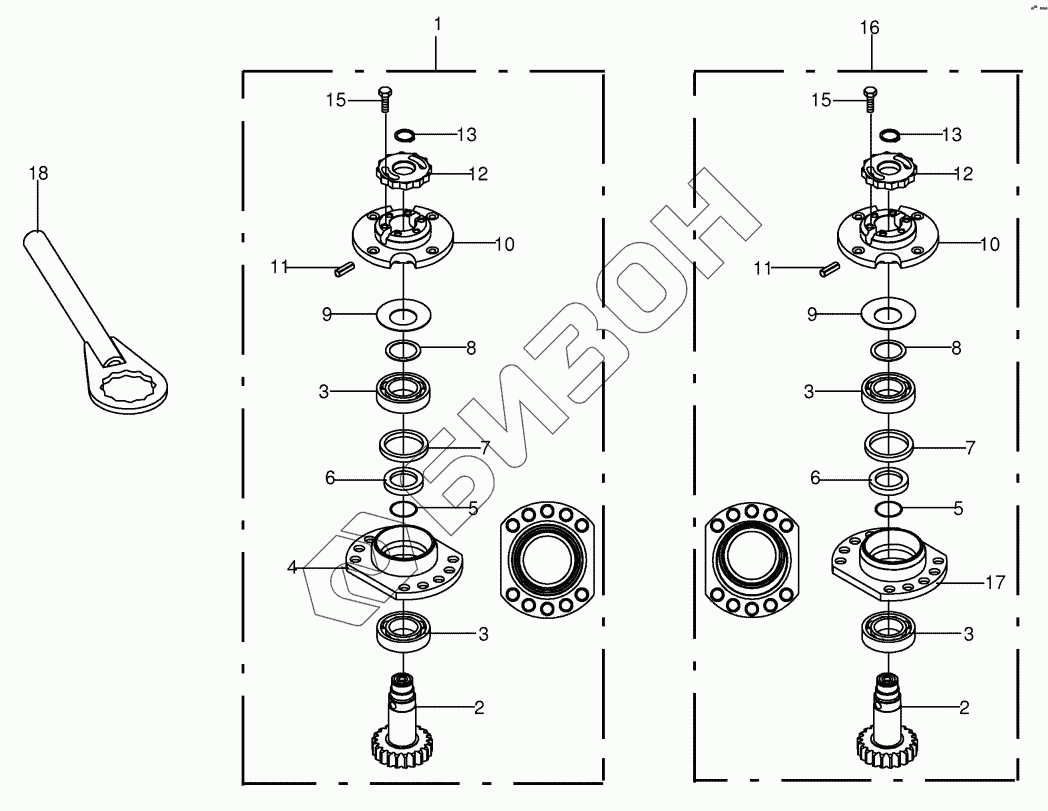

Графический каталог запасных частей к технике: KRONE EC F360. Bearing housing - SafeCut INSIDE
/18.gif)
1
1
2
2
2
3
3
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
13
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200311371 | 200311371 | F pinion shaft |
Загрузка ...
|
|
| 200311331 | 200311331 | Front pinion shaft |
Загрузка ...
|
|
| 1 | 200311253 | Bear. hous. shear prot. ass. 10 hole rh. |
Загрузка ...
|
|
| 1 | 200311263 | Bear. hous. shear prot. ass. 10 hole lh. |
Загрузка ...
|
|
| 2 | 200311370 | Spur pinion shaft-left hand direction of rotation |
Загрузка ...
|
|
| 2 | 200311330 | Spur pinion shaft-right hand direction of rotation |
Загрузка ...
|
|
| 3 | 009303410 | Grooved ball bearing |
Загрузка ...
|
|
| 4 | 002530233 | Bearing housing-single |
Загрузка ...
|
|
| 5 | 009375020 | O-ring |
Загрузка ...
|
|
| 6 | 002530265 | Spacer ring |
Загрузка ...
|
|
| 7 | 009360491 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 8 | 009111330 | Shim ring |
Загрузка ...
|
|
| 9 | 002530281 | Spring washer |
Загрузка ...
|
|
| 10 | 200311232 | Rotor hub |
Загрузка ...
|
|
| 11 | 009125300 | Roll pin |
Загрузка ...
|
|
| 11 | 009126432 | Roll pin |
Загрузка ...
|
|
| 12 | 200311360 | Nut-left hand direction of rotation |
Загрузка ...
|
|
| 12 | 200311340 | Nut-right hand direction of rotation |
Загрузка ...
|
|
| 13 | 009115290 | Circlip |
Загрузка ...
|
|
| 13 | 009115030 | Circlip |
Загрузка ...
|
|
| 15 | 900018630 | Hex head bolt |
Загрузка ...
|
|
| 16 | 200311293 | Bear. hous. change sh.prot. ass. 10h lh. |
Загрузка ...
|
|
| 16 | 200311283 | Bear. hous. change sh.prot. ass. 10h rh. |
Загрузка ...
|
|
| 17 | 002530243 | Bearing housing-Changing |
Загрузка ...
|
|
| 18 | 200311440 | Key |
Загрузка ...
|
