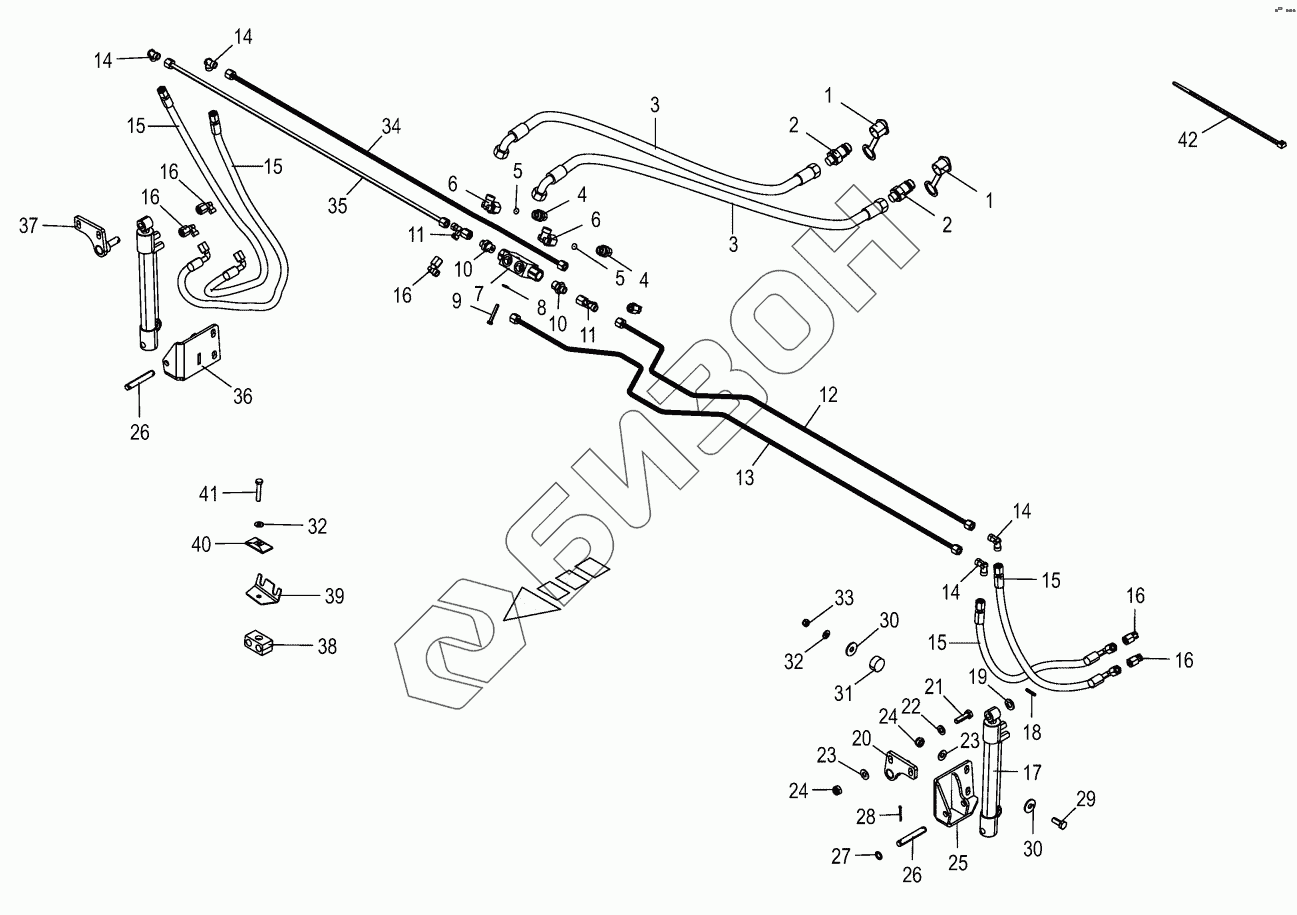

Графический каталог запасных частей к технике: KRONE EC F360. Hydraulic Flap gate
/20.gif)
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
10
11
11
12
12
12
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
23
24
24
25
26
26
27
28
29
30
30
31
32
32
33
34
34
34
35
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009199560 | 009199560 | Sealing set |
Загрузка ...
|
|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 270129150 | Hyd. hose |
Загрузка ...
|
|
| 4 | 009199181 | Male connector |
Загрузка ...
|
|
| 5 | 009193240 | Throttling disc |
Загрузка ...
|
|
| 6 | 009210671 | Angle lug |
Загрузка ...
|
|
| 7 | 009193430 | Double lock-up valve unit |
Загрузка ...
|
|
| 8 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009014100 | Hex head bolt |
Загрузка ...
|
|
| 10 | 900014700 | Male connector |
Загрузка ...
|
|
| 11 | 009199670 | Adjustable L connection |
Загрузка ...
|
|
| 12 | 200387230 | Hydraulic line |
Загрузка ...
|
|
| 12 | 200387260 | Hydraulic line |
Загрузка ...
|
|
| 12 | 200387340 | Hydraulic line |
Загрузка ...
|
|
| 13 | 200387240 | Hydraulic line |
Загрузка ...
|
|
| 13 | 200387320 | Hydraulic line |
Загрузка ...
|
|
| 13 | 200387270 | Hydraulic line |
Загрузка ...
|
|
| 14 | 900001140 | Angle lug |
Загрузка ...
|
|
| 15 | 270121570 | Hyd. hose |
Загрузка ...
|
|
| 16 | 009199650 | Angle lug |
Загрузка ...
|
|
| 17 | 270128790 | Hydraulic cylinder |
Загрузка ...
|
|
| 18 | 009126112 | Roll pin |
Загрузка ...
|
|
| 19 | 009105061 | Washer |
Загрузка ...
|
|
| 20 | 200382140 | Support flap protection left |
Загрузка ...
|
|
| 21 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 22 | 900001210 | Washer |
Загрузка ...
|
|
| 23 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009087580 | Locknut |
Загрузка ...
|
|
| 25 | 200381661 | Holder left |
Загрузка ...
|
|
| 26 | 002154550 | Pin |
Загрузка ...
|
|
| 27 | 009108030 | Shim ring |
Загрузка ...
|
|
| 28 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 29 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 30 | 900001210 | Washer |
Загрузка ...
|
|
| 31 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 32 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009087060 | Locknut |
Загрузка ...
|
|
| 34 | 200387220 | Hydraulic line |
Загрузка ...
|
|
| 34 | 200387310 | Hydraulic line |
Загрузка ...
|
|
| 34 | 200387280 | Hydraulic line |
Загрузка ...
|
|
| 35 | 200387210 | Hydraulic line |
Загрузка ...
|
|
| 35 | 200387290 | Hydraulic line |
Загрузка ...
|
|
| 35 | 200387300 | Hydraulic line |
Загрузка ...
|
|
| 36 | 200381631 | Holder right |
Загрузка ...
|
|
| 37 | 200381581 | Support flap protection right |
Загрузка ...
|
|
| 38 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 200350140 | Support |
Загрузка ...
|
|
| 40 | 009251340 | Cover plate |
Загрузка ...
|
|
| 41 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009226711 | Cable band |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
