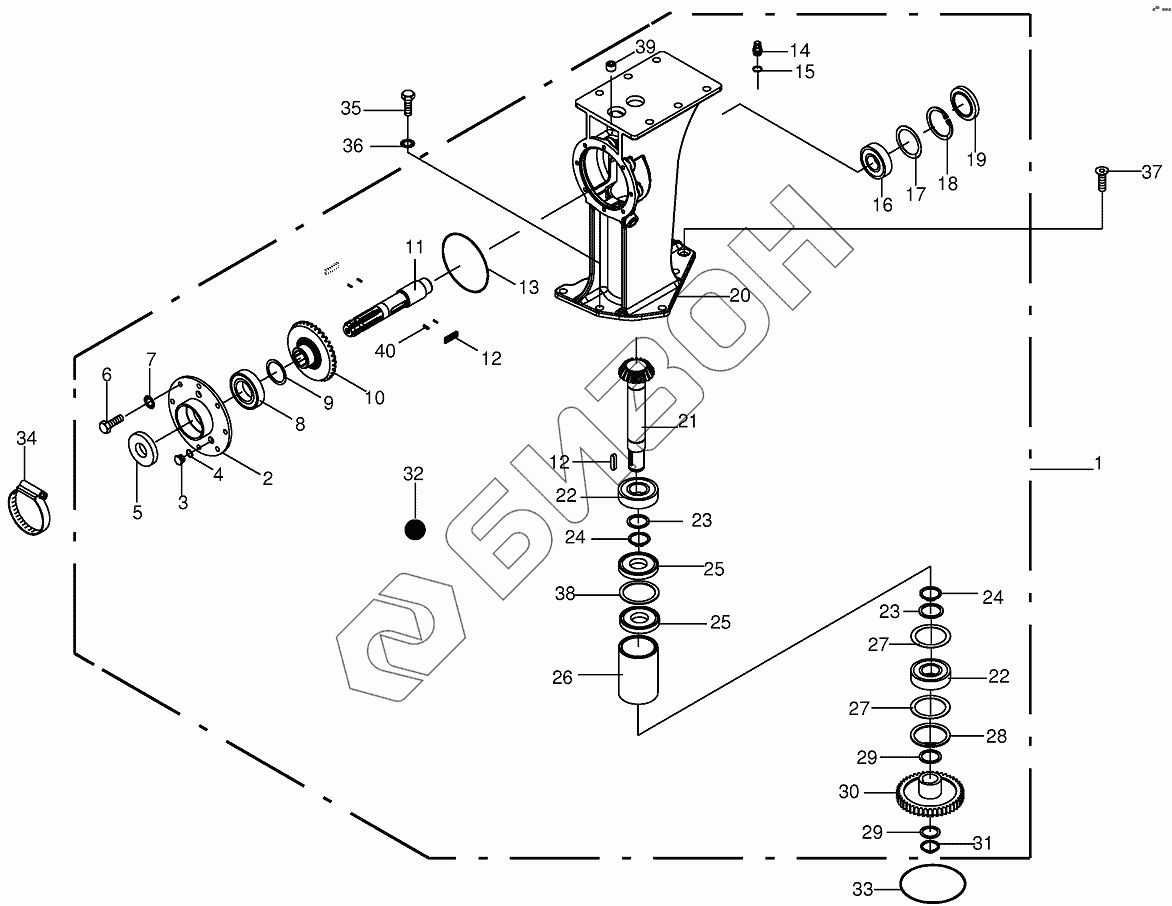

Графический каталог запасных частей к технике: KRONE EC R280. Gearbox
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
12
13
14
15
16
17
17
17
17
17
18
19
20
21
22
22
23
23
23
23
23
24
24
25
25
26
27
27
27
27
27
28
29
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200367860 | Mower drive gearbox freewheel rh. |
Загрузка ...
|
|
| 2 | 002530623 | Gearbox cover |
Загрузка ...
|
|
| 3 | 009060071 | Screw plug |
Загрузка ...
|
|
| 4 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 5 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 6 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009301400 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009109000 | Shim ring |
Загрузка ...
|
|
| 9 | 009109020 | Shim ring |
Загрузка ...
|
|
| 9 | 009109030 | Shim ring |
Загрузка ...
|
|
| 9 | 009109040 | Shim ring |
Загрузка ...
|
|
| 10 | 200316160 | Crown wheel |
Загрузка ...
|
|
| 11 | 200316140 | Drive shaft |
Загрузка ...
|
|
| 12 | 200345440 | Freewheel ratchet |
Загрузка ...
|
|
| 13 | 009375900 | O-ring |
Загрузка ...
|
|
| 14 | 009198111 | Breather |
Загрузка ...
|
|
| 15 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 16 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 009109600 | Shim ring |
Загрузка ...
|
|
| 17 | 009109620 | Shim ring |
Загрузка ...
|
|
| 17 | 009109630 | Shim ring |
Загрузка ...
|
|
| 17 | 009109640 | Shim ring |
Загрузка ...
|
|
| 17 | 009109650 | Shim ring |
Загрузка ...
|
|
| 18 | 009116730 | Circlip |
Загрузка ...
|
|
| 19 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 20 | 200367880 | Drive gear housing |
Загрузка ...
|
|
| 21 | 002536591 | Pinion shaft |
Загрузка ...
|
|
| 22 | 009305680 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 009108890 | Shim ring |
Загрузка ...
|
|
| 23 | 009108900 | Shim ring |
Загрузка ...
|
|
| 23 | 009108850 | Shim ring |
Загрузка ...
|
|
| 23 | 009108880 | Shim ring |
Загрузка ...
|
|
| 24 | 009115450 | Circlip |
Загрузка ...
|
|
| 25 | 009363651 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 26 | 200302550 | Spacer bushing |
Загрузка ...
|
|
| 27 | 009109700 | Shim ring |
Загрузка ...
|
|
| 27 | 009109720 | Shim ring |
Загрузка ...
|
|
| 27 | 009109730 | Shim ring |
Загрузка ...
|
|
| 27 | 009109740 | Shim ring |
Загрузка ...
|
|
| 28 | 009116800 | Circlip |
Загрузка ...
|
|
| 29 | 009111320 | Shim ring |
Загрузка ...
|
|
| 29 | 009111361 | Shim ring |
Загрузка ...
|
|
| 29 | 009111340 | Shim ring |
Загрузка ...
|
|
| 29 | 009111300 | Shim ring |
Загрузка ...
|
|
| 30 | 002530344 | Spur gear |
Загрузка ...
|
|
| 31 | 009115410 | Circlip |
Загрузка ...
|
|
| 32 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 33 | 009375680 | O-ring |
Загрузка ...
|
|
| 34 | 009240070 | Tube clip |
Загрузка ...
|
|
| 35 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009040192 | Countersunkscrew |
Загрузка ...
|
|
| 38 | 009109740 | Shim ring |
Загрузка ...
|
|
| 39 | 009060310 | Screw plug |
Загрузка ...
|
|
| 40 | 200316180 | Pressure spring |
Загрузка ...
|
