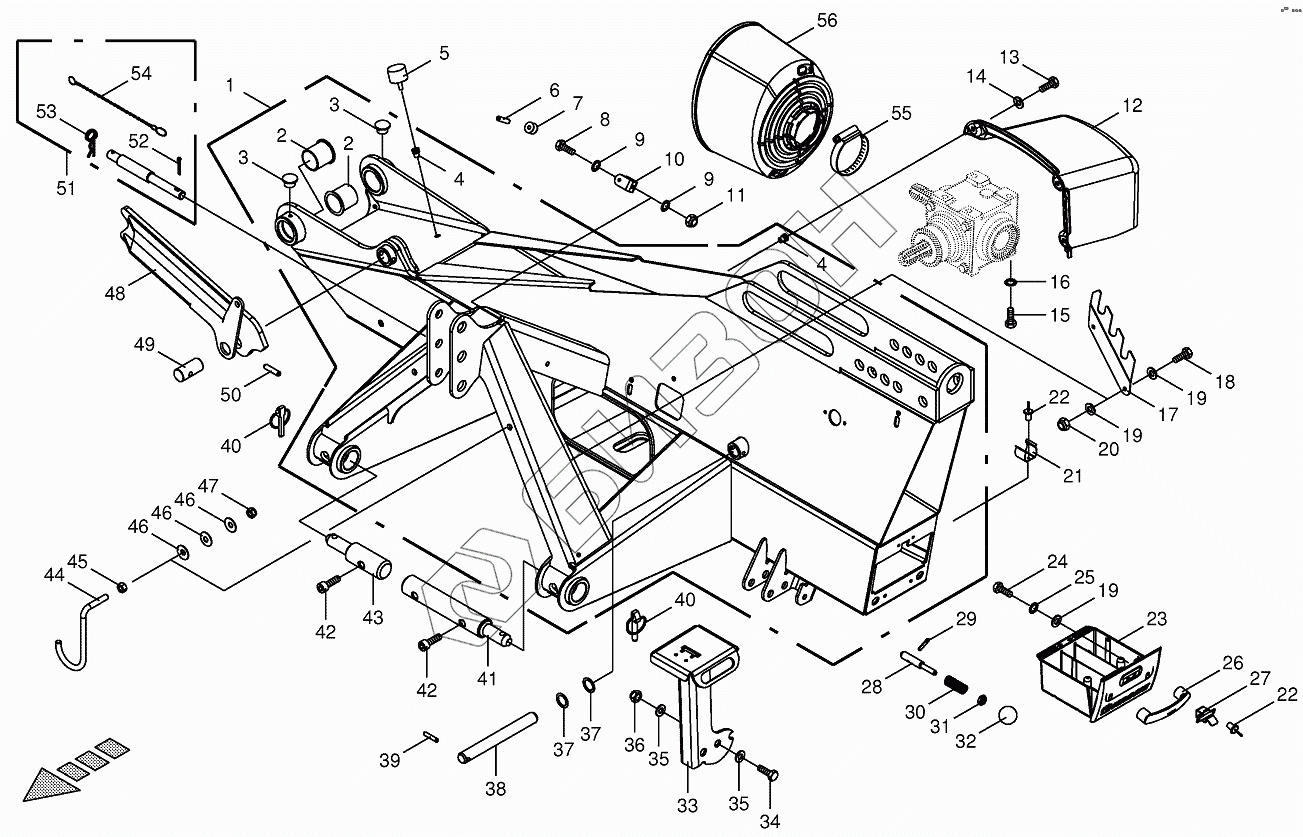

Графический каталог запасных частей к технике: KRONE EC R280. Headstock
1
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
38
39
40
40
41
42
42
43
44
45
46
46
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200359860 | 3-point block with sockets |
Загрузка ...
|
|
| 2 | 900022820 | Collar bushing |
Загрузка ...
|
|
| 3 | 009538220 | Sealing plug |
Загрузка ...
|
|
| 4 | 900014420 | Blind rivet nut |
Загрузка ...
|
|
| 5 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 6 | 009126393 | Roll pin |
Загрузка ...
|
|
| 7 | 002817692 | Needle roller |
Загрузка ...
|
|
| 8 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 10 | 200300730 | U-support |
Загрузка ...
|
|
| 11 | 009087041 | Locknut |
Загрузка ...
|
|
| 12 | 200325270 | Cover hood |
Загрузка ...
|
|
| 13 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009106030 | Washer |
Загрузка ...
|
|
| 15 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 17 | 200330110 | Support |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009104130 | Washer |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 200368360 | Clamping fork |
Загрузка ...
|
|
| 22 | 009140360 | Blind rivet |
Загрузка ...
|
|
| 23 | 200325490 | Cutter box |
Загрузка ...
|
|
| 24 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 270065900 | Handle |
Загрузка ...
|
|
| 27 | 200331191 | Plate spring |
Загрузка ...
|
|
| 28 | 002630920 | Pin |
Загрузка ...
|
|
| 29 | 009126112 | Roll pin |
Загрузка ...
|
|
| 30 | 003372563 | Pressure spring |
Загрузка ...
|
|
| 31 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 32 | 009195090 | Ball knob |
Загрузка ...
|
|
| 33 | 200335430 | Support |
Загрузка ...
|
|
| 34 | 009003920 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009103031 | Washer |
Загрузка ...
|
|
| 36 | 009087190 | Locknut |
Загрузка ...
|
|
| 37 | 009108441 | Shim ring |
Загрузка ...
|
|
| 38 | 200330140 | Pin |
Загрузка ...
|
|
| 39 | 009126701 | Roll pin |
Загрузка ...
|
|
| 40 | 009170122 | Linch pin |
Загрузка ...
|
|
| 41 | 200331181 | Guide arm bolt long, 320 lg. |
Загрузка ...
|
|
| 42 | 009032051 | Allen screw |
Загрузка ...
|
|
| 43 | 200331171 | Guide arm bolt short, 180 lg. |
Загрузка ...
|
|
| 44 | 001545663 | Pto drive shaft support |
Загрузка ...
|
|
| 45 | 009082150 | Hex nut |
Загрузка ...
|
|
| 46 | 009099221 | Belleville spring |
Загрузка ...
|
|
| 47 | 009087010 | Locknut |
Загрузка ...
|
|
| 48 | 200335260 | Trap |
Загрузка ...
|
|
| 49 | 200330180 | Pin |
Загрузка ...
|
|
| 50 | 009125380 | Roll pin |
Загрузка ...
|
|
| 51 | 200316070 | Top link pin-cat. I + II |
Загрузка ...
|
|
| 52 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 53 | 009171041 | Spring clip |
Загрузка ...
|
|
| 54 | 009226500 | Chain |
Загрузка ...
|
|
| 55 | 009240070 | Tube clip |
Загрузка ...
|
|
| 56 | 200429000 | Protecting cup |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
