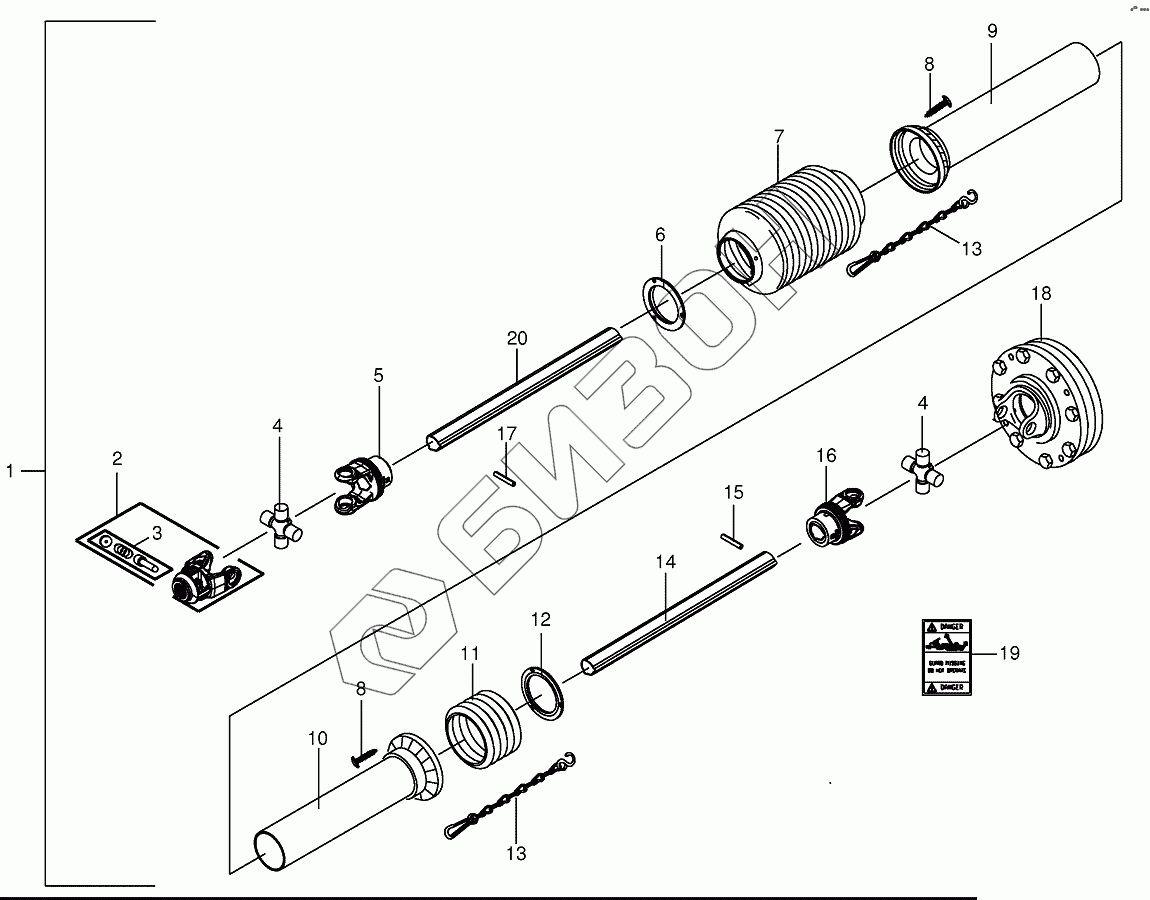

Графический каталог запасных частей к технике: KRONE EC R280. P.T.O shafts
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270115960 | Univ. shaft G4 770mm FK32 1000Nm-cpl. |
Загрузка ...
|
|
| 2 | 009561131 | Outer yoke |
Загрузка ...
|
|
| 3 | 009561110 | Locking pin with spring |
Загрузка ...
|
|
| 4 | 009564262 | Cross assy |
Загрузка ...
|
|
| 5 | 270127770 | Innengabel f. Aussenr. 104 |
Загрузка ...
|
|
| 6 | 270127840 | LaufringaussenGr.103/104 |
Загрузка ...
|
|
| 7 | 270128080 | Vollschutztrichter Gr.3/4 271 |
Загрузка ...
|
|
| 8 | 009554530 | Screw |
Загрузка ...
|
|
| 9 | 270127820 | Schutzrohr (Basis-Tricht) Gr. 104 A 1023 |
Загрузка ...
|
|
| 10 | 270127830 | Schutzrohr (Basis-Tricht) Gr. 104 I 1023 |
Загрузка ...
|
|
| 11 | 270127810 | Schutztrichter 100-Serie Gr.3/ 4 |
Загрузка ...
|
|
| 12 | 270127850 | LaufringinnenGr.103/104 |
Загрузка ...
|
|
| 13 | 009554580 | Chain |
Загрузка ...
|
|
| 14 | 270131970 | Profilrohr innen Gr. 104 geh. 1000 |
Загрузка ...
|
|
| 15 | 009126772 | Roll pin |
Загрузка ...
|
|
| 16 | 270127800 | Innengabel f. Innenr. 104 |
Загрузка ...
|
|
| 17 | 009126782 | Roll pin |
Загрузка ...
|
|
| 18 | 270122070 | Friction clutch FV32 S4/104 1000Nm |
Загрузка ...
|
|
| 18 | 270067600 | Sliding ring |
Загрузка ...
|
|
| 18 | 009561621 | Friction disc |
Загрузка ...
|
|
| 18 | 270035280 | Clamping screw |
Загрузка ...
|
|
| 19 | 009492290 | Tag |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
