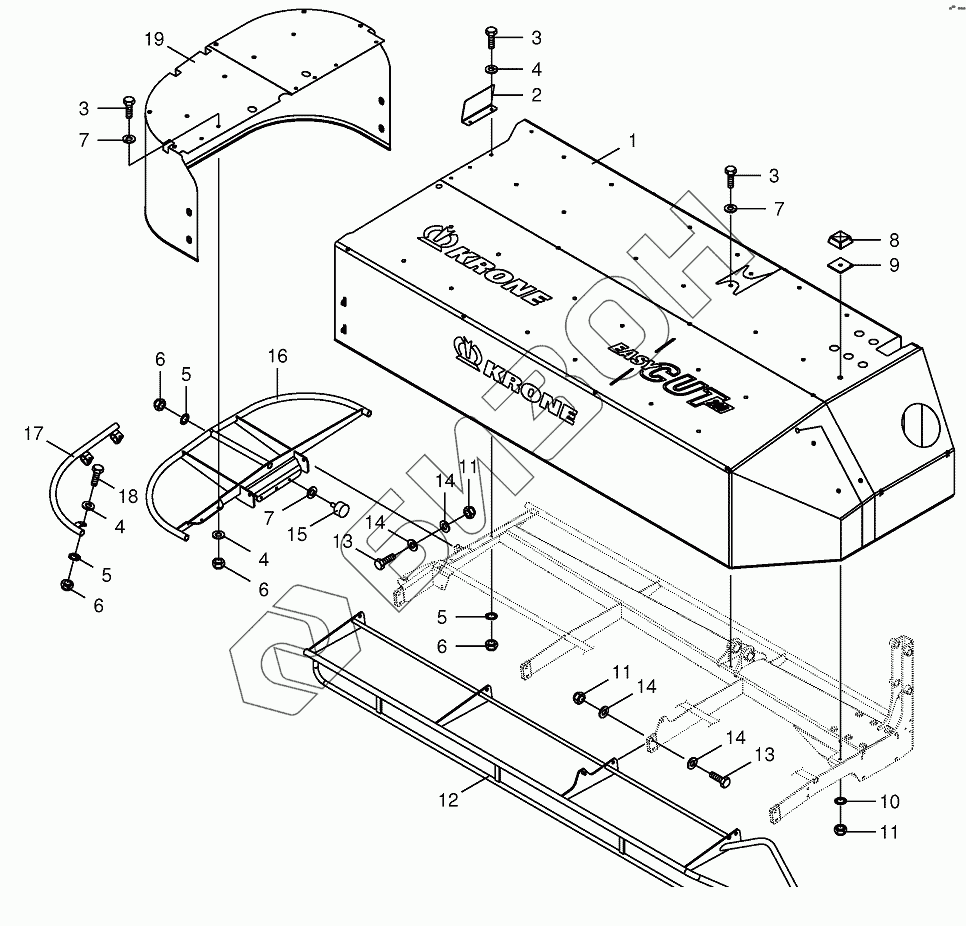

Графический каталог запасных частей к технике: KRONE EC R320. Guard cpl.
1
2
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
8
9
10
11
11
11
12
13
13
14
14
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200331110 | Plastic cloth-inside |
Загрузка ...
|
|
| 2 | 200331370 | Decal support |
Загрузка ...
|
|
| 2 | 200343570 | Decal support |
Загрузка ...
|
|
| 3 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104130 | Washer |
Загрузка ...
|
|
| 5 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009106040 | Washer |
Загрузка ...
|
|
| 8 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 9 | 002564480 | Spacer plate |
Загрузка ...
|
|
| 10 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009087010 | Locknut |
Загрузка ...
|
|
| 12 | 200325770 | Protecting frame |
Загрузка ...
|
|
| 13 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009105061 | Washer |
Загрузка ...
|
|
| 15 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 16 | 200327810 | Guard |
Загрузка ...
|
|
| 17 | 200325750 | Tube bow |
Загрузка ...
|
|
| 18 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 19 | 200331100 | Plastic cloth-outside |
Загрузка ...
|
