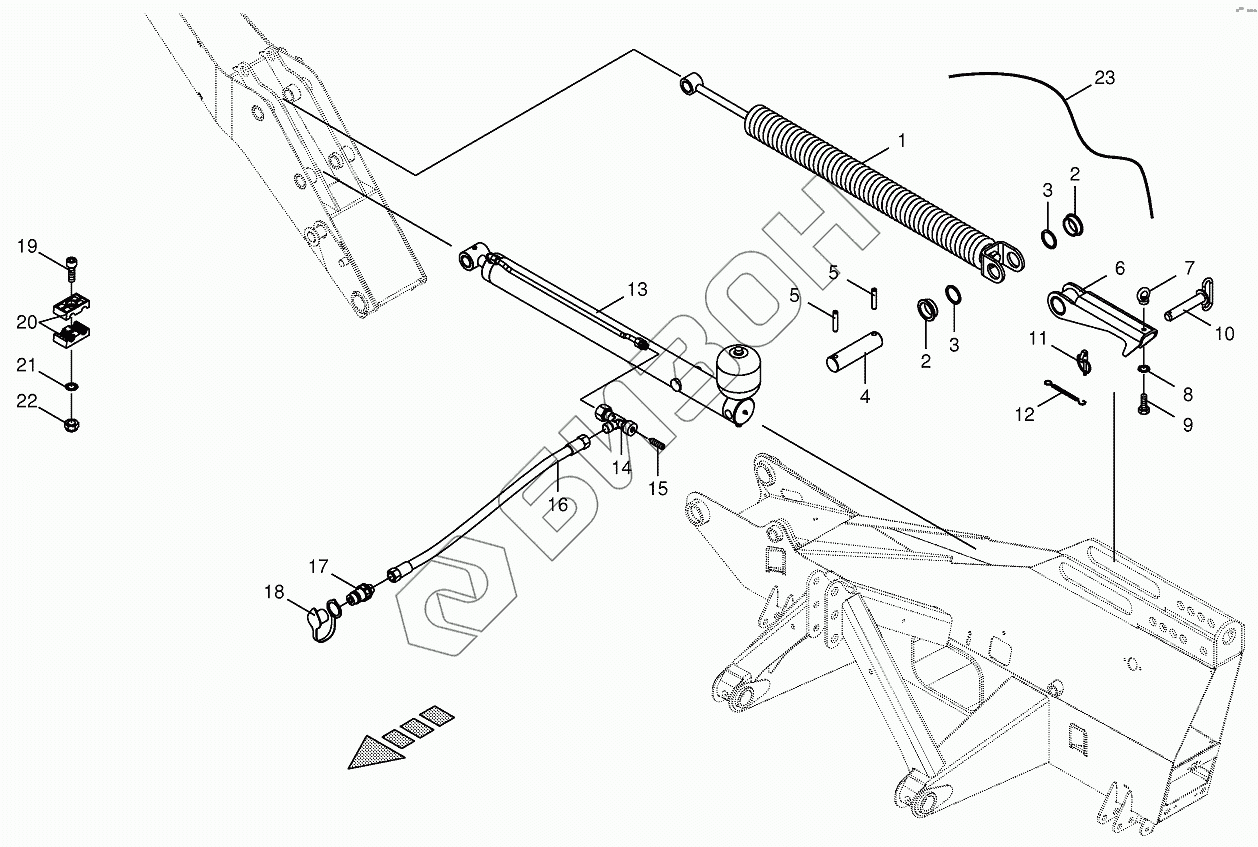

Графический каталог запасных частей к технике: KRONE EC R320. Spring compensation/Hydraulics
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200325730 | Tension spring |
Загрузка ...
|
|
| 2 | 200335380 | Sliding bushing |
Загрузка ...
|
|
| 3 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 4 | 200330100 | Spring shaft |
Загрузка ...
|
|
| 5 | 009125003 | Roll pin |
Загрузка ...
|
|
| 6 | 200330040 | Trap |
Загрузка ...
|
|
| 7 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 8 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 200330050 | Pin |
Загрузка ...
|
|
| 11 | 009170041 | Linch pin |
Загрузка ...
|
|
| 12 | 009226520 | Chain |
Загрузка ...
|
|
| 13 | 270070770 | Hydraulic cylinder |
Загрузка ...
|
|
| 13 | 270075360 | Sealing set |
Загрузка ...
|
|
| 14 | 009212340 | Adjustable restrictor |
Загрузка ...
|
|
| 14 | 009193760 | Collar nut |
Загрузка ...
|
|
| 15 | 009199510 | Adjusting screw |
Загрузка ...
|
|
| 16 | 009200320 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009211450 | Connector plug |
Загрузка ...
|
|
| 18 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 19 | 009030791 | Allen screw |
Загрузка ...
|
|
| 20 | 009251550 | Tube clamp-2 halves |
Загрузка ...
|
|
| 21 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009087060 | Locknut |
Загрузка ...
|
|
| 23 | 001444152 | Plastic cable |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
