Графический каталог запасных частей к технике: KRONE EC R360. Hydraulics
1
2
2
3
3
4
5
5
5
6
6
7
8
8
9
10
11
12
12
12
13
14
15
15
15
16
16
16
17
18
19

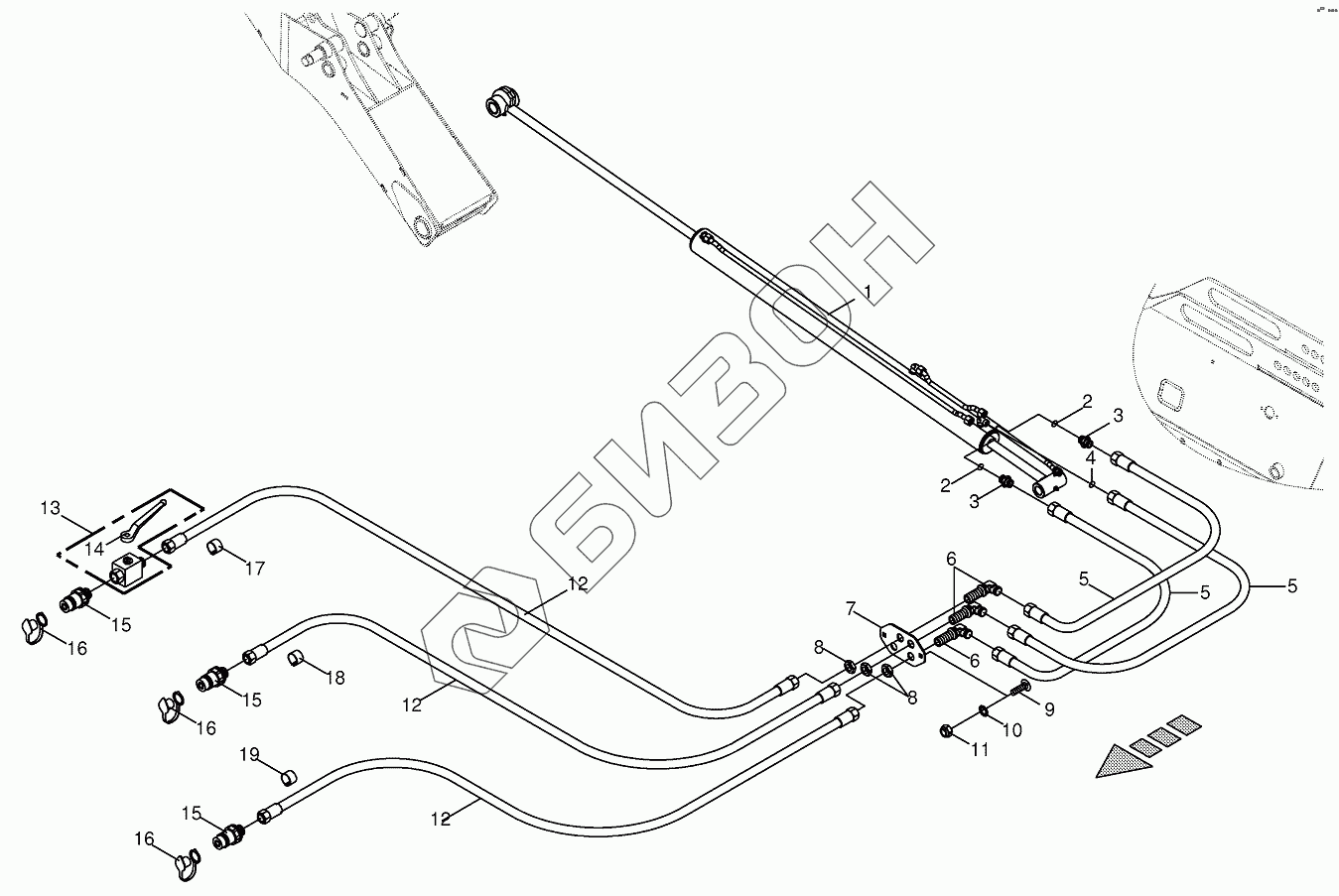

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270094150 | 270094150 | Sealing set |
Загрузка ...
|
|
| 1 | 270041151 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 002666670 | Throttling disc |
Загрузка ...
|
|
| 3 | 009210541 | Connector |
Загрузка ...
|
|
| 4 | 009193570 | Throttling disc |
Загрузка ...
|
|
| 5 | 270078440 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009210891 | Connector |
Загрузка ...
|
|
| 7 | 200359930 | Sheet for hyd. screw connections |
Загрузка ...
|
|
| 8 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 9 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 10 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009087060 | Locknut |
Загрузка ...
|
|
| 12 | 270115750 | Hyd. hose 2 SC 8x2000 DKOL DKOL |
Загрузка ...
|
|
| 13 | 009196030 | Ball cock |
Загрузка ...
|
|
| 14 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 15 | 009211450 | Connector plug |
Загрузка ...
|
|
| 16 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 17 | 270081700 | Hose marking 2-blue |
Загрузка ...
|
|
| 18 | 270025570 | Hose marking 1-red |
Загрузка ...
|
|
| 19 | 270081710 | Hose marking 2-red |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
