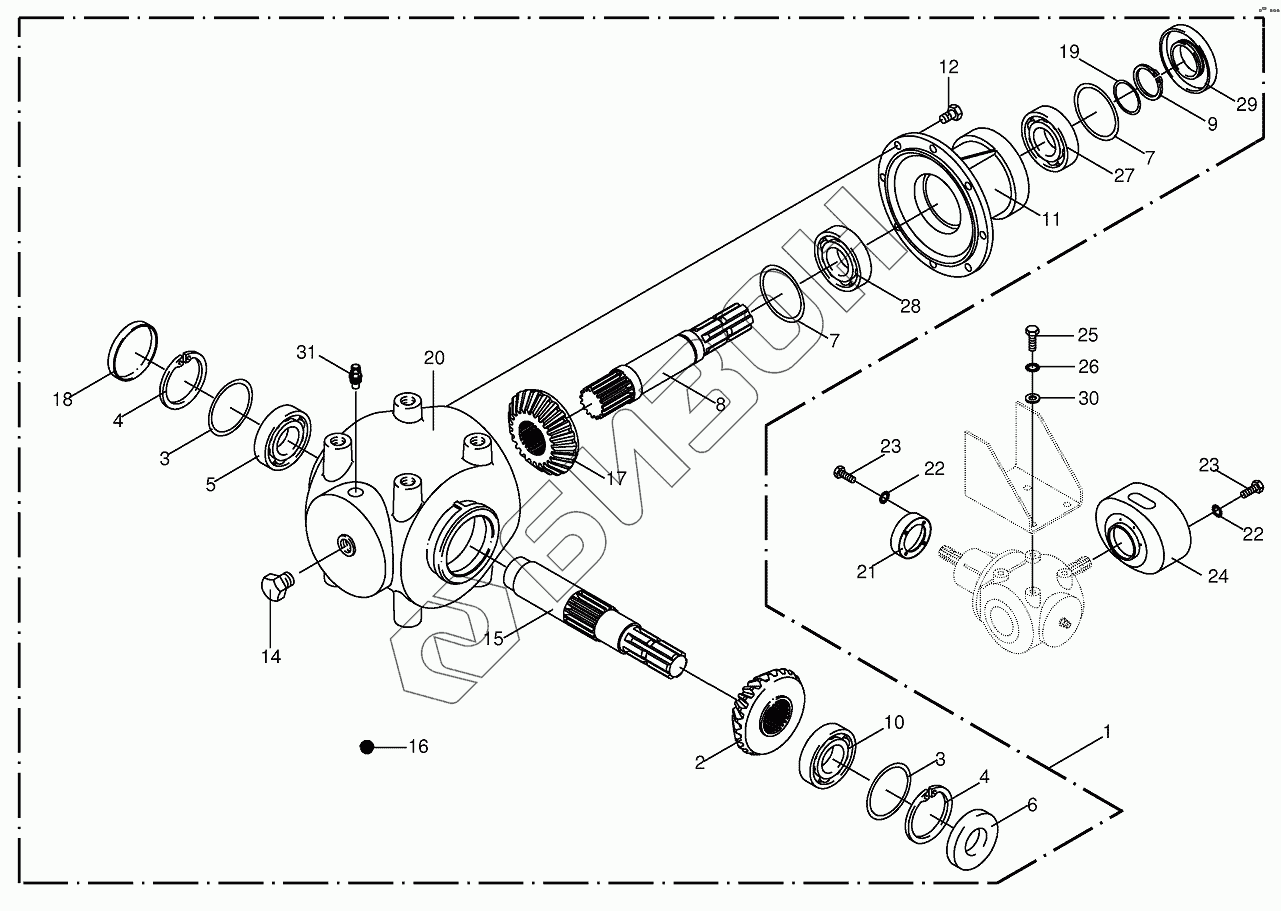

Графический каталог запасных частей к технике: KRONE EC R360. Main gearbox (green)
1
2
3
3
3
4
4
5
6
7
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002536771 | Angle gear-cpl. |
Загрузка ...
|
|
| 2 | 009558380 | Bevel wheel |
Загрузка ...
|
|
| 3 | 009109630 | Shim ring |
Загрузка ...
|
|
| 3 | 009109640 | Shim ring |
Загрузка ...
|
|
| 4 | 009116730 | Circlip |
Загрузка ...
|
|
| 5 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 7 | 009108900 | Shim ring |
Загрузка ...
|
|
| 7 | 009108910 | Shim ring |
Загрузка ...
|
|
| 8 | 009557060 | Shaft |
Загрузка ...
|
|
| 9 | 009115450 | Circlip |
Загрузка ...
|
|
| 10 | 009321360 | Taper roller bearing |
Загрузка ...
|
|
| 11 | 009557070 | Gearbox housing |
Загрузка ...
|
|
| 12 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009060080 | Screw plug |
Загрузка ...
|
|
| 15 | 009558390 | Drive shaft |
Загрузка ...
|
|
| 16 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 17 | 009558400 | Bevel wheel |
Загрузка ...
|
|
| 18 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 19 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 20 | 009557040 | Gearbox housing |
Загрузка ...
|
|
| 21 | 002566753 | Adapter flange |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009554890 | Protecting cup |
Загрузка ...
|
|
| 25 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009301380 | Grooved ball bearing |
Загрузка ...
|
|
| 28 | 009321070 | Taper roller bearing |
Загрузка ...
|
|
| 29 | 009360151 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 30 | 009103620 | Washer |
Загрузка ...
|
|
| 31 | 009198320 | Breather |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
