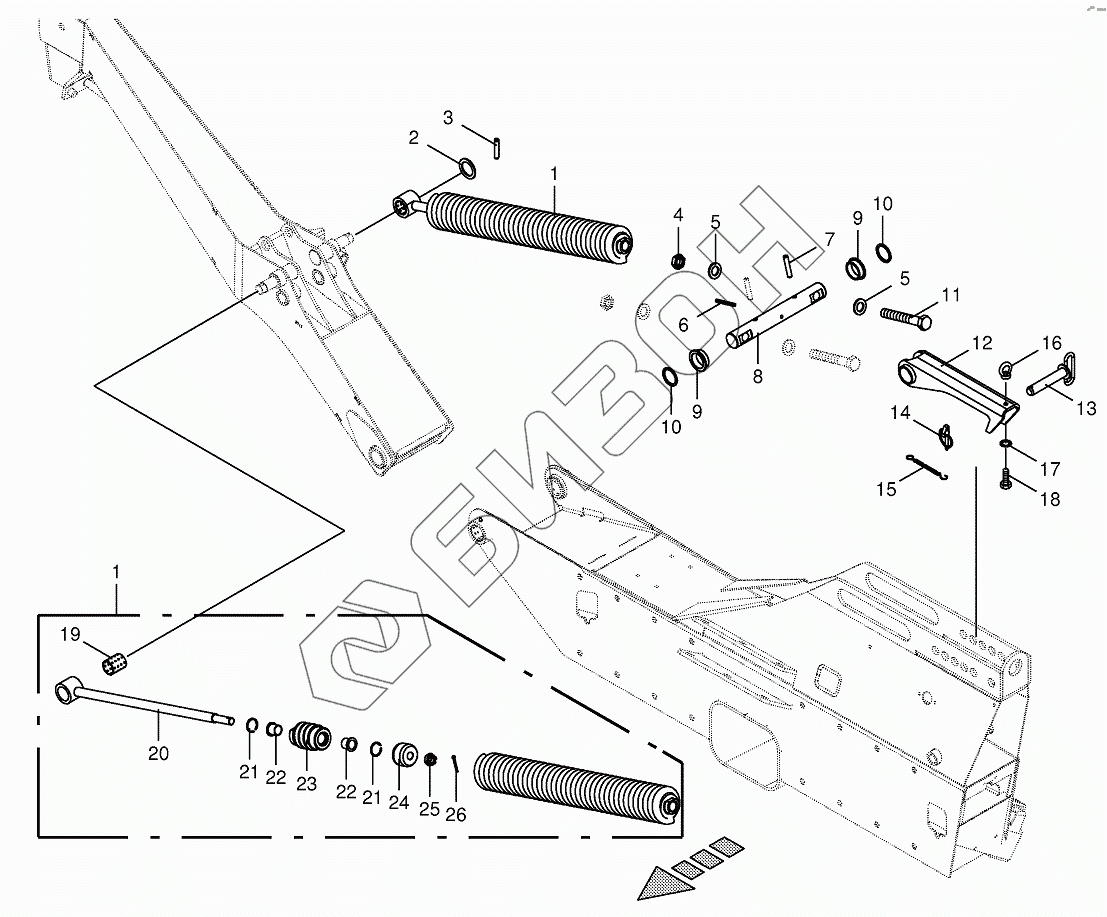

Графический каталог запасных частей к технике: KRONE EC R360. Spring compensation
1
1
2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200332320 | Tension spring |
Загрузка ...
|
|
| 2 | 009107190 | Supporting disc |
Загрузка ...
|
|
| 3 | 009127162 | Roll pin |
Загрузка ...
|
|
| 4 | 009085312 | Hex nut-low form |
Загрузка ...
|
|
| 5 | 009105141 | Washer |
Загрузка ...
|
|
| 6 | 009126812 | Roll pin |
Загрузка ...
|
|
| 7 | 009125003 | Roll pin |
Загрузка ...
|
|
| 8 | 200317550 | Spring shaft |
Загрузка ...
|
|
| 9 | 200335380 | Sliding bushing |
Загрузка ...
|
|
| 10 | 009107321 | Supporting disc |
Загрузка ...
|
|
| 11 | 009012421 | Hex head bolt |
Загрузка ...
|
|
| 12 | 200325260 | Trap |
Загрузка ...
|
|
| 13 | 200330050 | Pin |
Загрузка ...
|
|
| 14 | 009170061 | Linch pin |
Загрузка ...
|
|
| 15 | 009226520 | Chain |
Загрузка ...
|
|
| 16 | 009095020 | Lifting eye nut |
Загрузка ...
|
|
| 17 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009349010 | Bearing bush |
Загрузка ...
|
|
| 20 | 200332310 | Connecting rod 848mm |
Загрузка ...
|
|
| 21 | 900016850 | Snap ring |
Загрузка ...
|
|
| 22 | 900016820 | Collar bush |
Загрузка ...
|
|
| 23 | 200332290 | Threaded plug Rd 60 h9 A3G |
Загрузка ...
|
|
| 24 | 200331290 | Slug Rd 55 h9 x35 A3G |
Загрузка ...
|
|
| 25 | 009089140 | Castellated nut |
Загрузка ...
|
|
| 26 | 009120661 | Cotter pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
