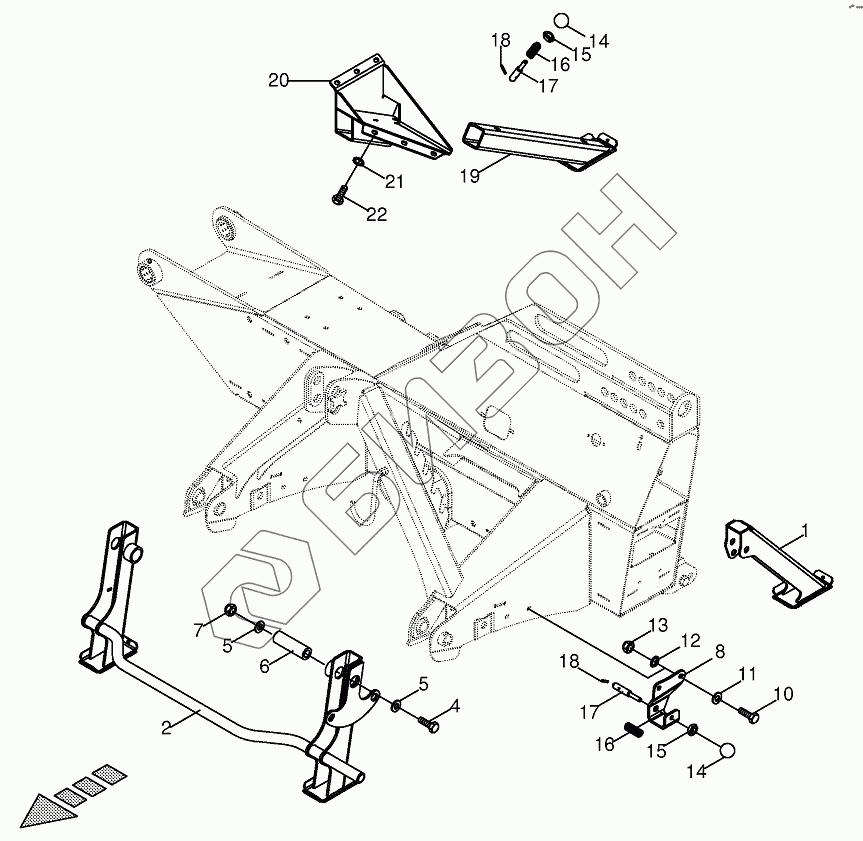

Графический каталог запасных частей к технике: KRONE EC R360. Supporting leg
1
2
4
5
5
6
7
8
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200359840 | Parking jack left |
Загрузка ...
|
|
| 2 | 200372010 | Front parking jack |
Загрузка ...
|
|
| 4 | 009012171 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009105122 | Washer |
Загрузка ...
|
|
| 6 | 200371990 | Sleeve 21 x 35 x 115 A3G |
Загрузка ...
|
|
| 7 | 009087210 | Locknut |
Загрузка ...
|
|
| 8 | 200326530 | Support |
Загрузка ...
|
|
| 10 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009105061 | Washer |
Загрузка ...
|
|
| 12 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009087010 | Locknut |
Загрузка ...
|
|
| 14 | 009195090 | Ball knob |
Загрузка ...
|
|
| 15 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 16 | 003372563 | Pressure spring |
Загрузка ...
|
|
| 17 | 002630920 | Pin |
Загрузка ...
|
|
| 18 | 009126112 | Roll pin |
Загрузка ...
|
|
| 19 | 200359810 | Parking jack right |
Загрузка ...
|
|
| 20 | 200359730 | Parking jack console right |
Загрузка ...
|
|
| 21 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009006340 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
