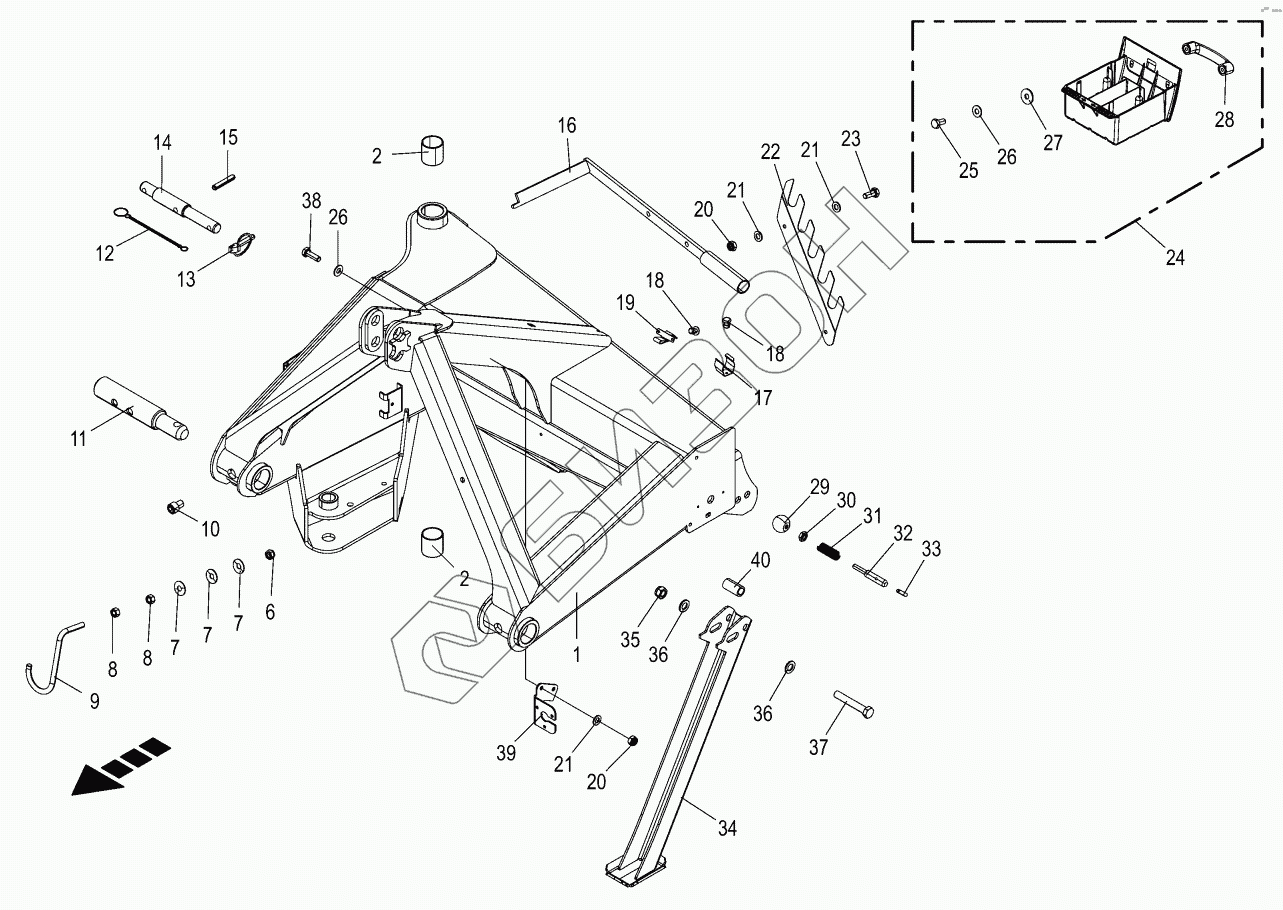

Графический каталог запасных частей к технике: KRONE EC R400. Headstock
1
2
2
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202314840 | Three-point hitch with bushing |
Загрузка ...
|
|
| 2 | 009349540 | Bearing bush |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 009099221 | Belleville spring |
Загрузка ...
|
|
| 8 | 009082150 | Hex nut |
Загрузка ...
|
|
| 9 | 001545663 | Pto drive shaft support |
Загрузка ...
|
|
| 10 | 009032051 | Allen screw |
Загрузка ...
|
|
| 11 | 202335060 | Lower link pins adjustable Cat III |
Загрузка ...
|
|
| 12 | 009226512 | Chain |
Загрузка ...
|
|
| 13 | 009170122 | Linch pin |
Загрузка ...
|
|
| 14 | 200357790 | Upper link bolt cat. II/III |
Загрузка ...
|
|
| 15 | 009125003 | Roll pin |
Загрузка ...
|
|
| 16 | 200334581 | Blade key |
Загрузка ...
|
|
| 17 | 200368360 | Clamping fork |
Загрузка ...
|
|
| 18 | 009140360 | Blind rivet |
Загрузка ...
|
|
| 19 | 200331191 | Plate spring |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 009104130 | Washer |
Загрузка ...
|
|
| 22 | 200329930 | Support |
Загрузка ...
|
|
| 23 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 24 | 200325481 | Blade box assembled |
Загрузка ...
|
|
| 25 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009106030 | Washer |
Загрузка ...
|
|
| 28 | 270065900 | Handle |
Загрузка ...
|
|
| 29 | 009195090 | Ball knob |
Загрузка ...
|
|
| 30 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 31 | 003372563 | Pressure spring |
Загрузка ...
|
|
| 32 | 002630920 | Pin |
Загрузка ...
|
|
| 33 | 009126112 | Roll pin |
Загрузка ...
|
|
| 34 | 202314831 | Support jack |
Загрузка ...
|
|
| 35 | 009087190 | Locknut |
Загрузка ...
|
|
| 36 | 009103031 | Washer |
Загрузка ...
|
|
| 37 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 39 | 202328591 | Support for socket |
Загрузка ...
|
|
| 40 | 200360780 | Socket |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
