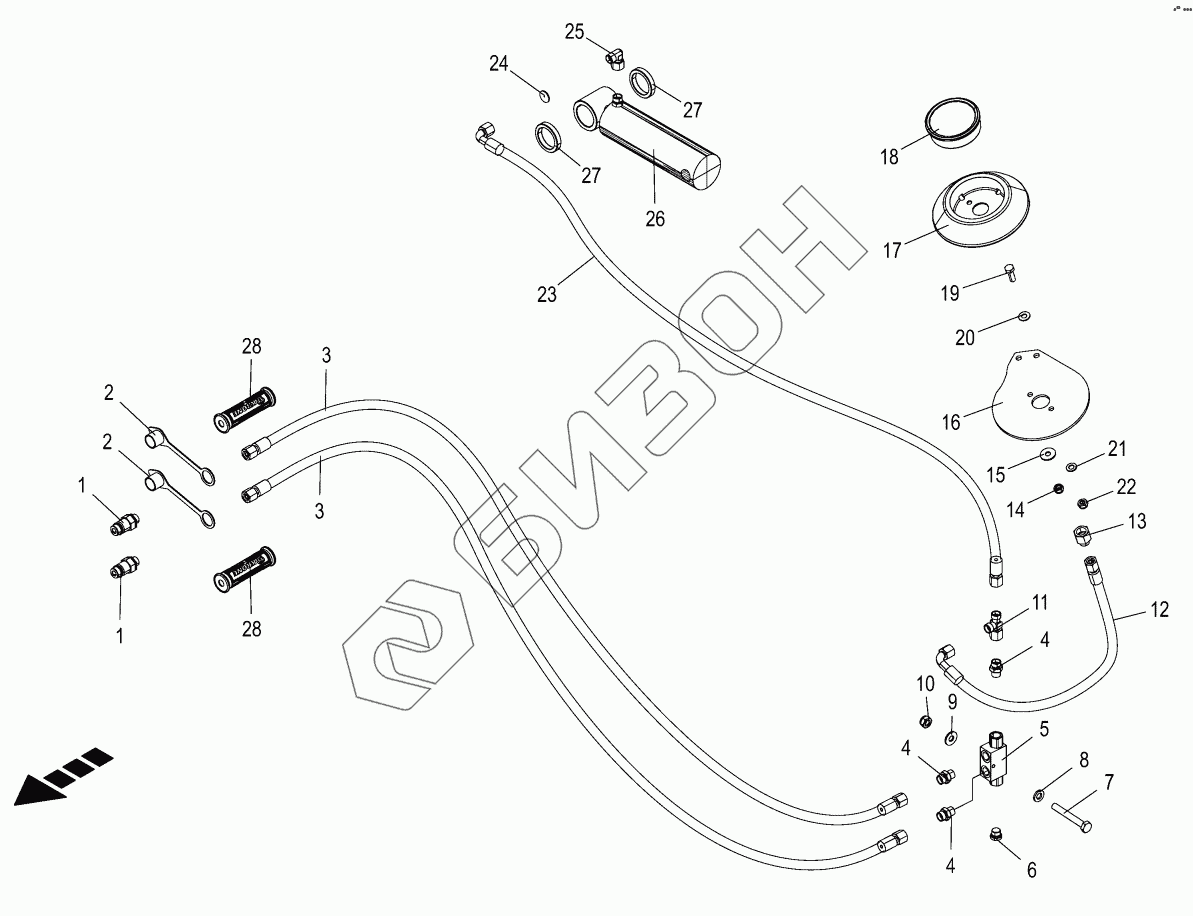

Графический каталог запасных частей к технике: KRONE EC R400. Hydraulic spring compensation
1
1
2
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270138680 | 270138680 | Labelling kit hydraulic hose |
Загрузка ...
|
|
| 270166980 | 270166980 | Gasket set |
Загрузка ...
|
|
| 1 | 009211450 | Connector plug |
Загрузка ...
|
|
| 2 | 009212651 | Dust cap-yellow |
Загрузка ...
|
|
| 3 | 009209691 | Hyd. Hose |
Загрузка ...
|
|
| 4 | 009199181 | Male connector |
Загрузка ...
|
|
| 5 | 009193430 | Double lock-up valve unit |
Загрузка ...
|
|
| 6 | 900016940 | Screw plug |
Загрузка ...
|
|
| 7 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104111 | Washer |
Загрузка ...
|
|
| 9 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009087041 | Locknut |
Загрузка ...
|
|
| 11 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 12 | 270078430 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009209260 | Screw connection |
Загрузка ...
|
|
| 14 | 009087020 | Locknut |
Загрузка ...
|
|
| 15 | 009103650 | Washer |
Загрузка ...
|
|
| 16 | 202318452 | Pressure gauge support |
Загрузка ...
|
|
| 17 | 200334590 | Pressure guage housing |
Загрузка ...
|
|
| 18 | 270075030 | Pressure guage |
Загрузка ...
|
|
| 19 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 270115161 | Hyd. Hose |
Загрузка ...
|
|
| 24 | 009193240 | Throttling disc |
Загрузка ...
|
|
| 25 | 009210671 | Angle lug |
Загрузка ...
|
|
| 26 | 270173130 | Hydraulic cylinder |
Загрузка ...
|
|
| 27 | 003352791 | Spacer ring |
Загрузка ...
|
|
| 28 | 270138690 | Handle halves + labelling set |
Загрузка ...
|
