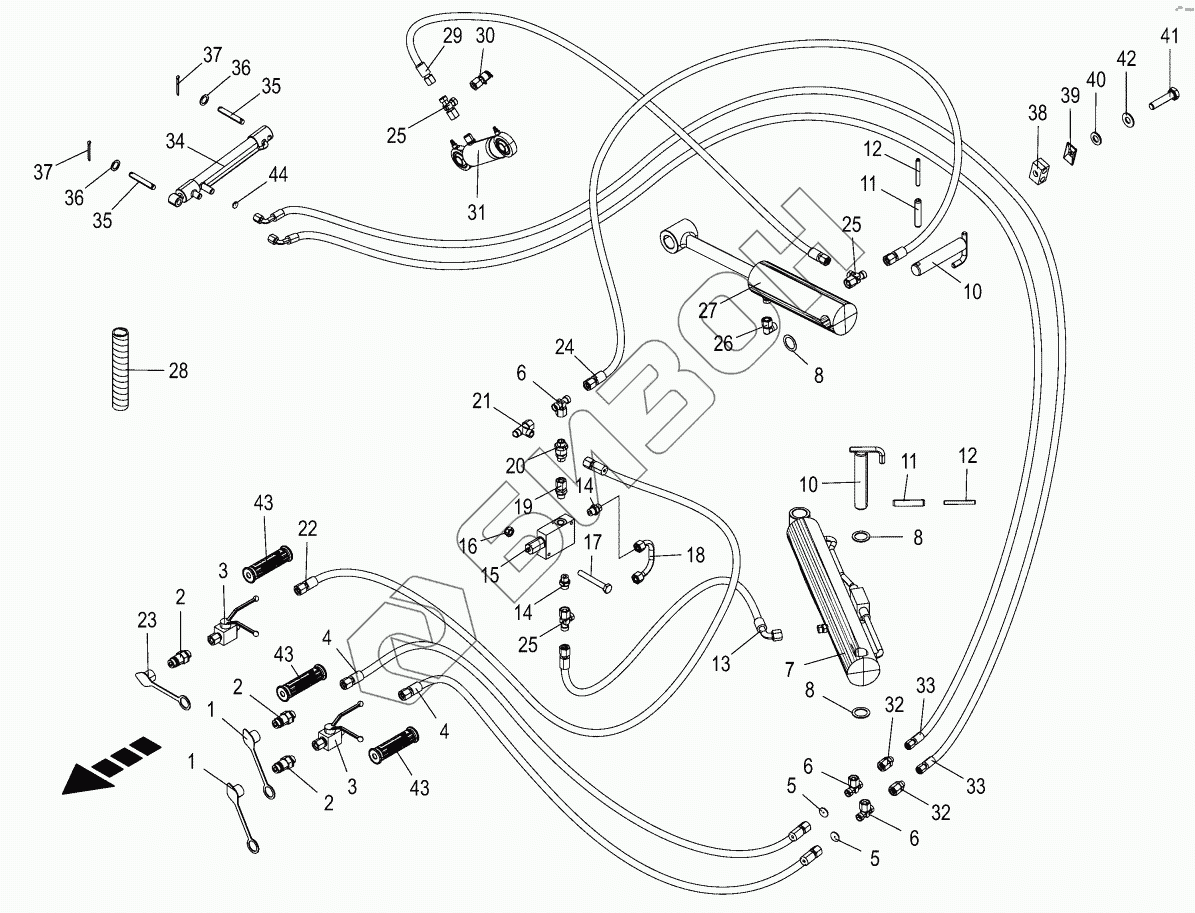

Графический каталог запасных частей к технике: KRONE EC R400. Hydraulics
1
1
2
2
2
3
3
4
4
5
5
6
6
6
7
8
8
8
8
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
32
33
33
34
35
35
36
36
37
37
38
39
40
41
41
41
41
42
43
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270138680 | 270138680 | Labelling kit hydraulic hose |
Загрузка ...
|
|
| 009196640 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 270077060 | 270077060 | Tube clamp-2 halves |
Загрузка ...
|
|
| 009199560 | 009199560 | Sealing set |
Загрузка ...
|
|
| 009192020 | 009192020 | Grease niple |
Загрузка ...
|
|
| 270163410 | 270163410 | Gasket set |
Загрузка ...
|
|
| 270034200 | 270034200 | Sealing set |
Загрузка ...
|
|
| 270226840 | 270226840 | Hyd. cylinder |
Загрузка ...
|
|
| 009192020 | 009192020 | Grease niple |
Загрузка ...
|
|
| 270163410 | 270163410 | Gasket set |
Загрузка ...
|
|
| 009349200 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 270226340 | 270226340 | Gasket kit |
Загрузка ...
|
|
| 270225810 | 270225810 | Hyd. cylinder |
Загрузка ...
|
|
| 009187940 | 009187940 | Sealing set |
Загрузка ...
|
|
| 1 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009196030 | Ball cock |
Загрузка ...
|
|
| 4 | 009210191 | High pressure hose line |
Загрузка ...
|
|
| 5 | 003320143 | Throttling disc |
Загрузка ...
|
|
| 6 | 009210771 | T-connector |
Загрузка ...
|
|
| 7 | 270014920 | Hydraulic cylinder-incl. bushing |
Загрузка ...
|
|
| 8 | 009108641 | Shim ring |
Загрузка ...
|
|
| 8 | 009108651 | Shim ring |
Загрузка ...
|
|
| 10 | 002544830 | Pin |
Загрузка ...
|
|
| 11 | 009127162 | Roll pin |
Загрузка ...
|
|
| 12 | 009126462 | Roll pin |
Загрузка ...
|
|
| 13 | 270071060 | High pressure hose line |
Загрузка ...
|
|
| 14 | 009199181 | Male connector |
Загрузка ...
|
|
| 15 | 009193260 | Storage charging valve |
Загрузка ...
|
|
| 16 | 009087041 | Locknut |
Загрузка ...
|
|
| 17 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002543991 | Hydraulic line-incl. nozzle disc |
Загрузка ...
|
|
| 19 | 009196750 | Male connector |
Загрузка ...
|
|
| 20 | 009211480 | Non-return valve |
Загрузка ...
|
|
| 21 | 009212340 | Adjustable restrictor |
Загрузка ...
|
|
| 22 | 270010900 | High pressure hose line |
Загрузка ...
|
|
| 23 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 24 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 26 | 009210671 | Angle lug |
Загрузка ...
|
|
| 27 | 009185110 | Hydraulic cylinder |
Загрузка ...
|
|
| 28 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 29 | 270182800 | Hydraulic hose |
Загрузка ...
|
|
| 30 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 31 | 270159591 | Hydraulic cylinder |
Загрузка ...
|
|
| 32 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 33 | 270103810 | Hydr. tube 2 SN 6х3800 DKOL DKOL90° |
Загрузка ...
|
|
| 34 | 270128790 | Hydraulic cylinder |
Загрузка ...
|
|
| 35 | 002154550 | Pin |
Загрузка ...
|
|
| 36 | 009108030 | Shim ring |
Загрузка ...
|
|
| 37 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 38 | 270078280 | Tube clamp-2 halves |
Загрузка ...
|
|
| 39 | 009251340 | Cover plate |
Загрузка ...
|
|
| 40 | 009104130 | Washer |
Загрузка ...
|
|
| 41 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009010491 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009002641 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 43 | 270138690 | Handle halves + labelling set |
Загрузка ...
|
|
| 44 | 270109970 | Throttling disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
