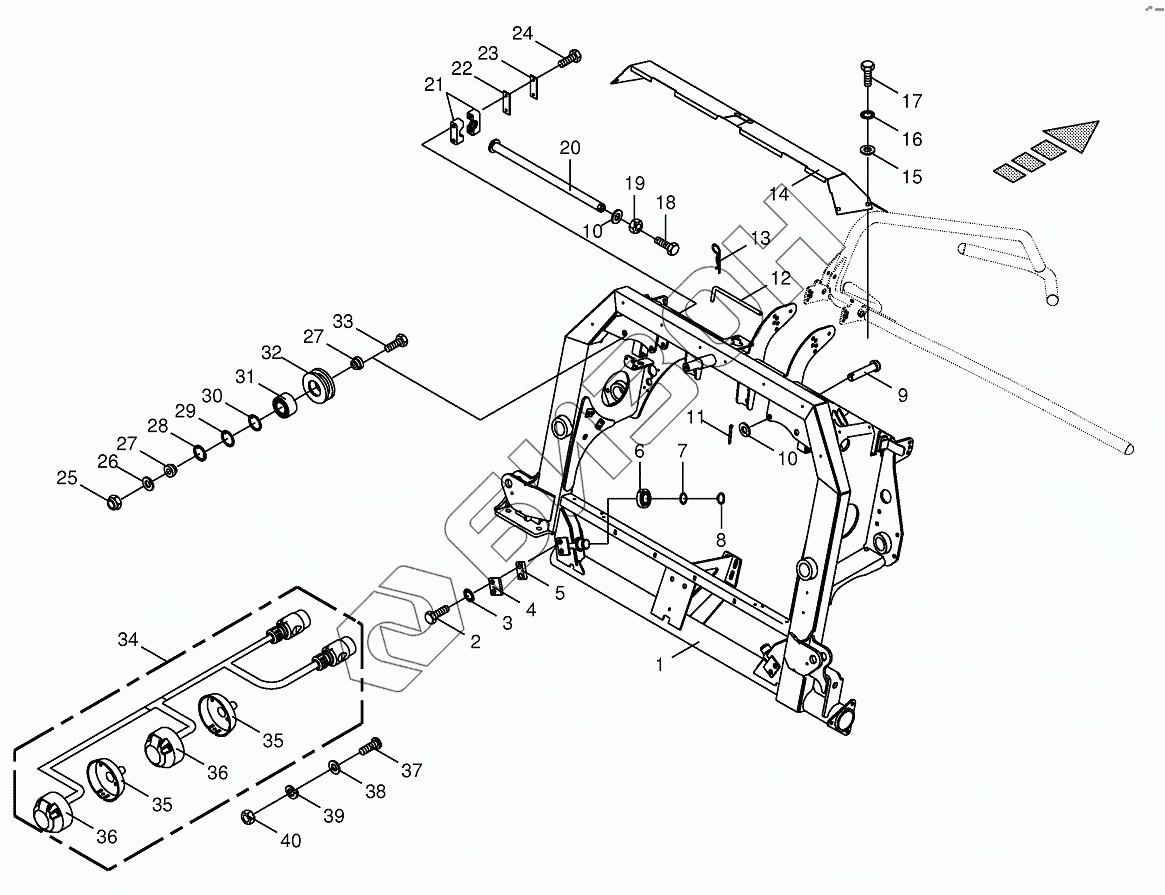

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Adapter frame swinging-Addition
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200913361 | Adapter frame |
Загрузка ...
|
|
| 2 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200913440 | Supporting plate |
Загрузка ...
|
|
| 5 | 200913430 | Intermediate piece |
Загрузка ...
|
|
| 6 | 009303190 | Runner |
Загрузка ...
|
|
| 7 | 009111361 | Shim ring |
Загрузка ...
|
|
| 8 | 009115190 | Circlip |
Загрузка ...
|
|
| 9 | 009160190 | Pin |
Загрузка ...
|
|
| 10 | 009103031 | Washer |
Загрузка ...
|
|
| 11 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 12 | 003522610 | Poling bolt |
Загрузка ...
|
|
| 13 | 009171000 | Spring clip |
Загрузка ...
|
|
| 14 | 200913390 | Cover plate |
Загрузка ...
|
|
| 15 | 009106030 | Washer |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009082200 | Hex nut |
Загрузка ...
|
|
| 20 | 200913380 | Adjusting rod |
Загрузка ...
|
|
| 21 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 22 | 009251300 | Cover plate |
Загрузка ...
|
|
| 23 | 002508510 | Locking plate |
Загрузка ...
|
|
| 24 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009087210 | Locknut |
Загрузка ...
|
|
| 26 | 009105122 | Washer |
Загрузка ...
|
|
| 27 | 200913410 | Bushing |
Загрузка ...
|
|
| 28 | 009116680 | Circlip |
Загрузка ...
|
|
| 29 | 009107001 | Supporting disc |
Загрузка ...
|
|
| 30 | 009109100 | Shim ring |
Загрузка ...
|
|
| 30 | 009109120 | Shim ring |
Загрузка ...
|
|
| 31 | 009311220 | Bearing |
Загрузка ...
|
|
| 32 | 200913421 | Guide pulley |
Загрузка ...
|
|
| 33 | 009015110 | Hex head bolt |
Загрузка ...
|
|
| 34 | 003039772 | Cable harness adapter f. light EC 2 part |
Загрузка ...
|
|
| 35 | 009245170 | Socket base |
Загрузка ...
|
|
| 36 | 009245710 | Socket-7-pole |
Загрузка ...
|
|
| 37 | 009036650 | Allen screw |
Загрузка ...
|
|
| 38 | 009105001 | Washer |
Загрузка ...
|
|
| 39 | 009100310 | Spring washer |
Загрузка ...
|
|
| 40 | 009082071 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
