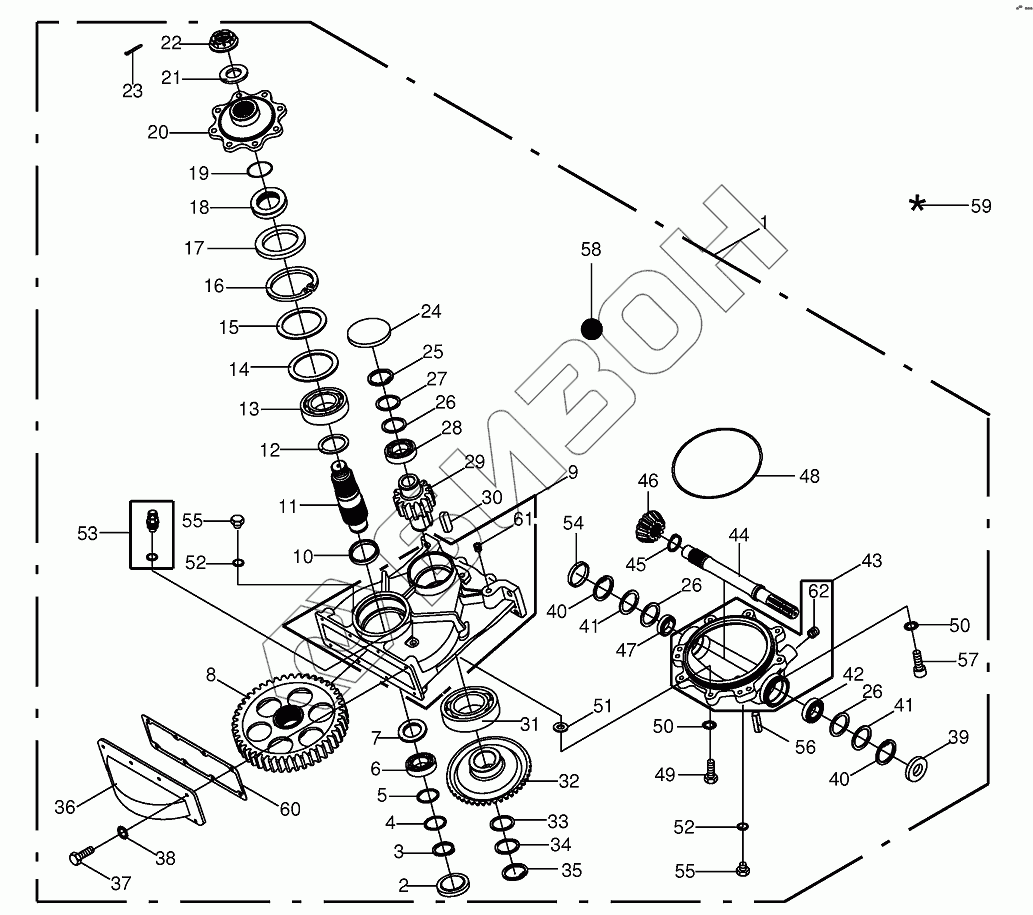

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Collector gear left
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
49
50
50
51
51
51
52
52
53
54
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003520512 | Collector gear-left |
Загрузка ...
|
|
| 2 | 009252002 | Sealing cap |
Загрузка ...
|
|
| 3 | 009115530 | Circlip |
Загрузка ...
|
|
| 4 | 009107353 | Supporting disc |
Загрузка ...
|
|
| 5 | 009109030 | Shim ring |
Загрузка ...
|
|
| 5 | 009109020 | Shim ring |
Загрузка ...
|
|
| 5 | 009109000 | Shim ring |
Загрузка ...
|
|
| 5 | 009109040 | Shim ring |
Загрузка ...
|
|
| 6 | 009301400 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 003516061 | Washer |
Загрузка ...
|
|
| 8 | 003520562 | Spur gear |
Загрузка ...
|
|
| 9 | 003520534 | Housing |
Загрузка ...
|
|
| 10 | 003516051 | Washer |
Загрузка ...
|
|
| 11 | 003516033 | Outlet shaft |
Загрузка ...
|
|
| 12 | 009107431 | Supporting disc |
Загрузка ...
|
|
| 13 | 009303480 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 009108280 | Shim ring |
Загрузка ...
|
|
| 14 | 009108320 | Shim ring |
Загрузка ...
|
|
| 14 | 009108290 | Shim ring |
Загрузка ...
|
|
| 15 | 009107080 | Supporting disc |
Загрузка ...
|
|
| 16 | 009116980 | Circlip |
Загрузка ...
|
|
| 17 | 009364660 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 18 | 003516081 | Gasket ring |
Загрузка ...
|
|
| 19 | 009375510 | O-ring |
Загрузка ...
|
|
| 20 | 003520591 | Flange |
Загрузка ...
|
|
| 21 | 009103240 | Washer |
Загрузка ...
|
|
| 22 | 009089520 | Castellated nut |
Загрузка ...
|
|
| 23 | 009121351 | Cotter pin |
Загрузка ...
|
|
| 24 | 009250380 | Sealing cap |
Загрузка ...
|
|
| 25 | 009115571 | Circlip |
Загрузка ...
|
|
| 26 | 009109140 | Shim ring |
Загрузка ...
|
|
| 26 | 009109130 | Shim ring |
Загрузка ...
|
|
| 26 | 009109120 | Shim ring |
Загрузка ...
|
|
| 26 | 009109100 | Shim ring |
Загрузка ...
|
|
| 27 | 009107031 | Supporting disc |
Загрузка ...
|
|
| 28 | 009303470 | Grooved ball bearing |
Загрузка ...
|
|
| 29 | 003520573 | Pinion shaft |
Загрузка ...
|
|
| 30 | 009152460 | Fit-in key |
Загрузка ...
|
|
| 31 | 009321850 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 003516102 | Bevel wheel |
Загрузка ...
|
|
| 33 | 009110030 | Shim ring |
Загрузка ...
|
|
| 33 | 009110020 | Shim ring |
Загрузка ...
|
|
| 33 | 009110040 | Shim ring |
Загрузка ...
|
|
| 34 | 009107401 | Supporting disc |
Загрузка ...
|
|
| 35 | 009115620 | Circlip |
Загрузка ...
|
|
| 36 | 003520552 | Cover |
Загрузка ...
|
|
| 37 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009360470 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 40 | 009116680 | Circlip |
Загрузка ...
|
|
| 41 | 009107001 | Supporting disc |
Загрузка ...
|
|
| 42 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 43 | 003520544 | Housing-below |
Загрузка ...
|
|
| 44 | 003520583 | Input shaft |
Загрузка ...
|
|
| 45 | 009115100 | Circlip |
Загрузка ...
|
|
| 46 | 003516112 | Bevel wheel |
Загрузка ...
|
|
| 47 | 009321520 | Taper roller bearing |
Загрузка ...
|
|
| 48 | 009375620 | O-ring |
Загрузка ...
|
|
| 49 | 009002841 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 51 | 009108030 | Shim ring |
Загрузка ...
|
|
| 51 | 009108020 | Shim ring |
Загрузка ...
|
|
| 51 | 009108070 | Shim ring |
Загрузка ...
|
|
| 52 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 53 | 270089720 | Air bleed valve |
Загрузка ...
|
|
| 54 | 009252031 | Sealing cap |
Загрузка ...
|
|
| 55 | 009060101 | Screw plug |
Загрузка ...
|
|
| 56 | 009127472 | Roll pin |
Загрузка ...
|
|
| 57 | 009031111 | Allen screw |
Загрузка ...
|
|
| 58 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 59 | 009402270 | Universal-sealant-silicone-free |
Загрузка ...
|
|
| 60 | 200930640 | Gasket |
Загрузка ...
|
|
| 61 | 009095081 | Threaded insert MK-red M10 self-cutting |
Загрузка ...
|
|
| 62 | 009095100 | Threaded insert-self-cutting |
Загрузка ...
|
