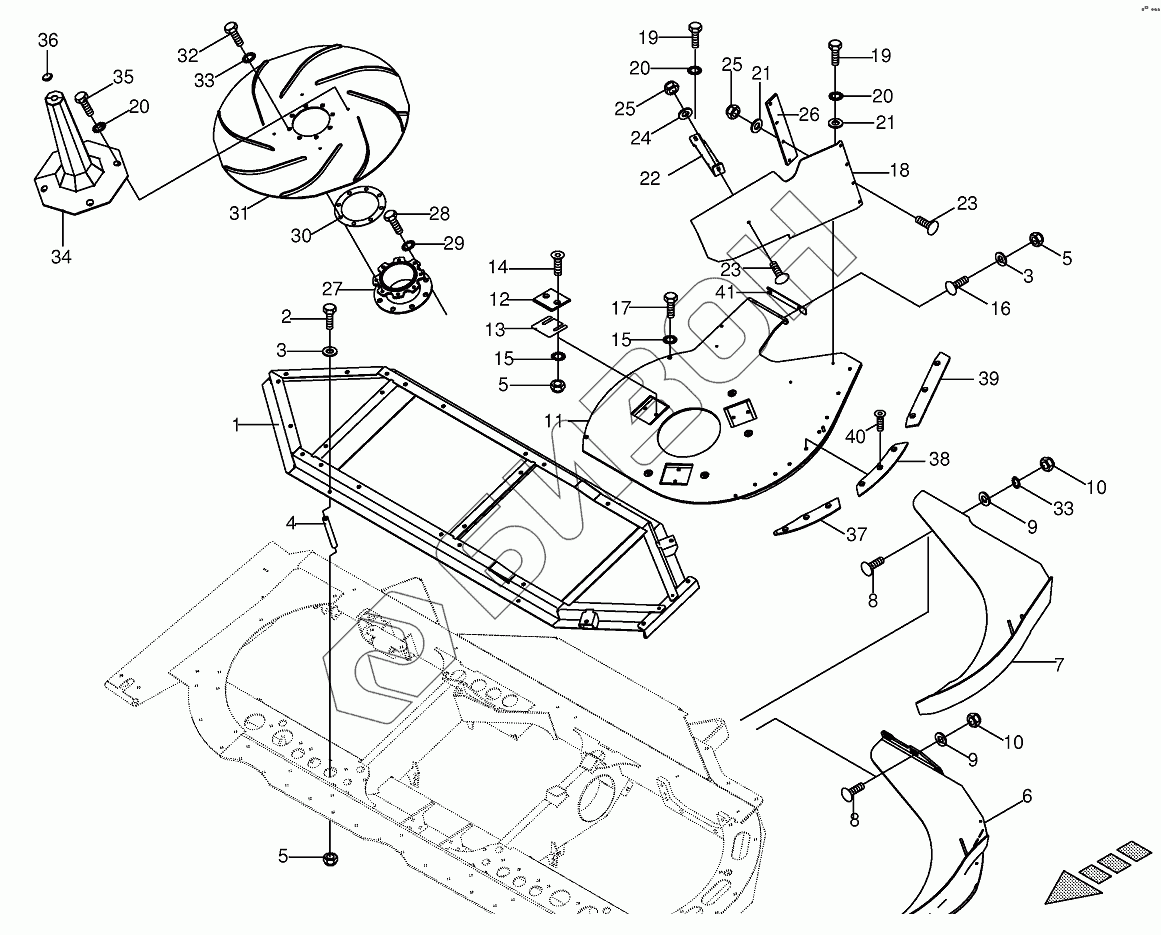

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Cover holder/Centre tower
1
1
2
3
3
4
5
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
18
19
19
20
20
20
21
21
22
23
23
24
25
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003529453 | 003529453 | Cover plate-inside left |
Загрузка ...
|
|
| 003525795 | 003525795 | Scraper-top left |
Загрузка ...
|
|
| 003525785 | 003525785 | Scraper bottom lh. welded |
Загрузка ...
|
|
| 1 | 003525924 | Cover holder |
Загрузка ...
|
|
| 1 | 003525914 | Cover holder |
Загрузка ...
|
|
| 2 | 009003470 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103530 | Washer |
Загрузка ...
|
|
| 4 | 003525900 | Bushing |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 003525775 | Scraper bottom rh. welded |
Загрузка ...
|
|
| 7 | 003525805 | Stripper-top right |
Загрузка ...
|
|
| 8 | 009047791 | Coach bolt |
Загрузка ...
|
|
| 9 | 009103780 | Washer |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 11 | 003529462 | Cover plate-inside right |
Загрузка ...
|
|
| 12 | 002815401 | Friction disc |
Загрузка ...
|
|
| 13 | 002836760 | Filler plate |
Загрузка ...
|
|
| 14 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009047552 | Coach bolt |
Загрузка ...
|
|
| 17 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 18 | 003529381 | Guide plate-right |
Загрузка ...
|
|
| 18 | 003529371 | Guide plate-left |
Загрузка ...
|
|
| 19 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009106030 | Washer |
Загрузка ...
|
|
| 22 | 003529390 | Support |
Загрузка ...
|
|
| 23 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 003529530 | Gum-jointing |
Загрузка ...
|
|
| 27 | 003529401 | Hub |
Загрузка ...
|
|
| 28 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 30 | 003529160 | Spacer ring |
Загрузка ...
|
|
| 31 | 003529311 | Turntable-left |
Загрузка ...
|
|
| 31 | 003529321 | Turntable-right |
Загрузка ...
|
|
| 32 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 34 | 003529271 | Centre tower |
Загрузка ...
|
|
| 35 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009250290 | Sealing plug |
Загрузка ...
|
|
| 37 | 200936270 | Wearing plate-right front |
Загрузка ...
|
|
| 37 | 200936260 | Wearing plate-left front |
Загрузка ...
|
|
| 38 | 200936250 | Wearing plate-middle |
Загрузка ...
|
|
| 39 | 200936240 | Wearing plate-back |
Загрузка ...
|
|
| 40 | 900017530 | Countersunkscrew |
Загрузка ...
|
|
| 41 | 200943060 | Spacer plate-left/right |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
