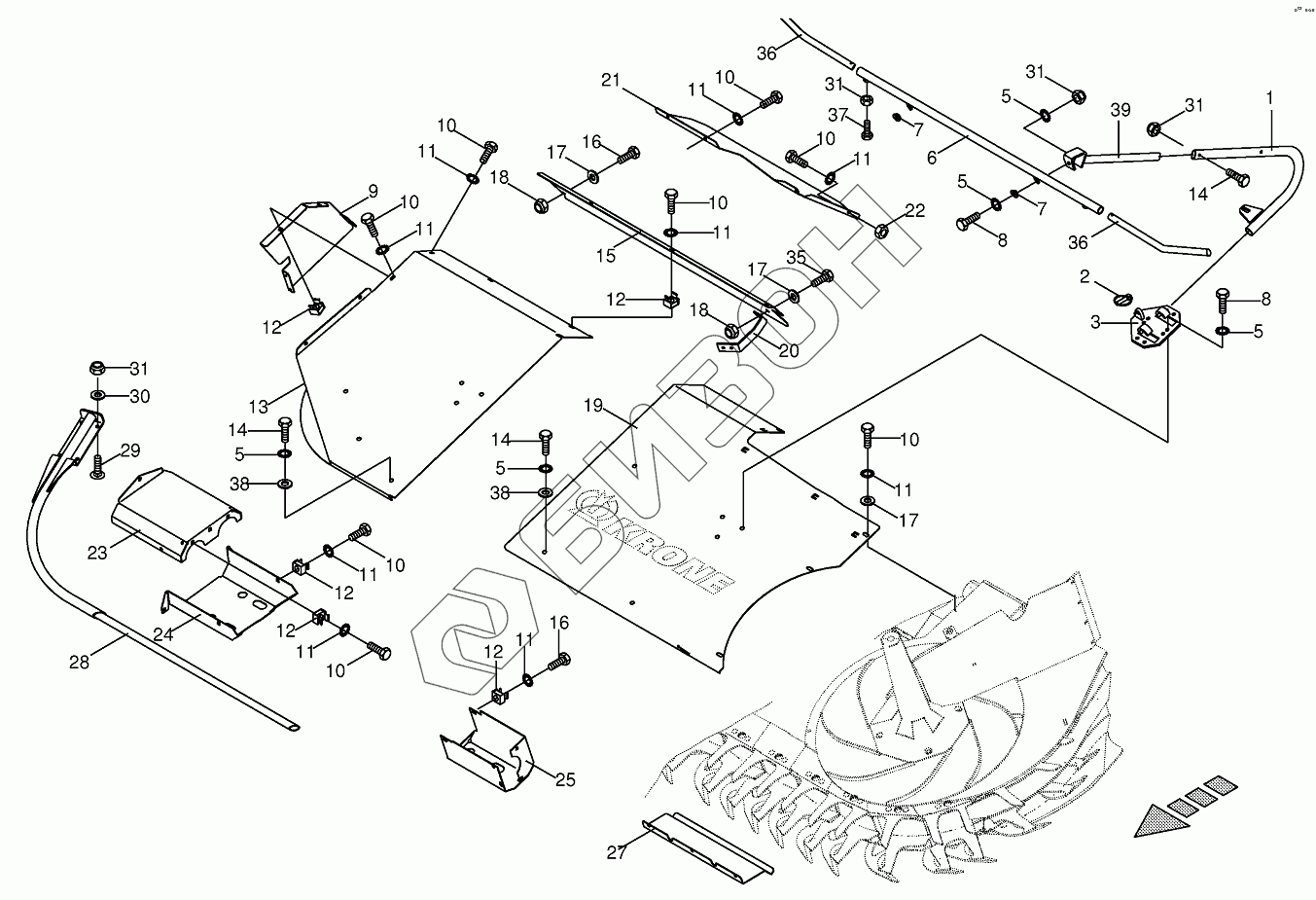

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Guard cpl.
1
1
2
3
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
13
13
14
14
14
14
14
15
15
15
15
16
16
17
17
17
18
18
19
19
19
19
20
20
21
21
21
21
22
23
24
25
25
27
28
28
29
31
31
31
31
35
36
36
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003526031 | Holder-left |
Загрузка ...
|
|
| 1 | 003526043 | Holder-right |
Загрузка ...
|
|
| 2 | 009170110 | Linch pin |
Загрузка ...
|
|
| 3 | 003526002 | Support |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 003526164 | Tube bow-right/left |
Загрузка ...
|
|
| 6 | 003526104 | Tube bow-right/left |
Загрузка ...
|
|
| 7 | 003526130 | Bushing |
Загрузка ...
|
|
| 8 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 003526313 | Support-right |
Загрузка ...
|
|
| 9 | 003526303 | Support-left |
Загрузка ...
|
|
| 10 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009095470 | Nut |
Загрузка ...
|
|
| 13 | 003526333 | Guard-right |
Загрузка ...
|
|
| 13 | 003526323 | Guard-left |
Загрузка ...
|
|
| 14 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 003526432 | Guard plate-back right |
Загрузка ...
|
|
| 15 | 003526422 | Guard plate-left |
Загрузка ...
|
|
| 15 | 003526352 | Guard plate-right |
Загрузка ...
|
|
| 15 | 003526342 | Guard plate-left |
Загрузка ...
|
|
| 16 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009104130 | Washer |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 003526444 | Guard plate-left |
Загрузка ...
|
|
| 19 | 003526374 | Guard plate-right |
Загрузка ...
|
|
| 19 | 003526364 | Guard plate-left |
Загрузка ...
|
|
| 19 | 003526454 | Guard plate-right |
Загрузка ...
|
|
| 20 | 003526461 | Support-right |
Загрузка ...
|
|
| 20 | 003526471 | Support-left |
Загрузка ...
|
|
| 21 | 003528221 | Folding plate-right |
Загрузка ...
|
|
| 21 | 003528211 | Folding plate-left |
Загрузка ...
|
|
| 21 | 003528241 | Folding plate-right |
Загрузка ...
|
|
| 21 | 003528231 | Folding plate-left |
Загрузка ...
|
|
| 22 | 009082100 | Hex nut |
Загрузка ...
|
|
| 23 | 003528303 | Protective box cover |
Загрузка ...
|
|
| 24 | 003528313 | Protective box bottom |
Загрузка ...
|
|
| 25 | 003528363 | Guard-right |
Загрузка ...
|
|
| 25 | 003528353 | Guard-left |
Загрузка ...
|
|
| 27 | 003528380 | Splashboard |
Загрузка ...
|
|
| 28 | 003525843 | Ram stop-right |
Загрузка ...
|
|
| 28 | 003525833 | Ram stop-left |
Загрузка ...
|
|
| 29 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 31 | 009082120 | Hex nut |
Загрузка ...
|
|
| 35 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 36 | 003526772 | Outer bail |
Загрузка ...
|
|
| 37 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009103530 | Washer |
Загрузка ...
|
|
| 39 | 200917460 | Tube support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
