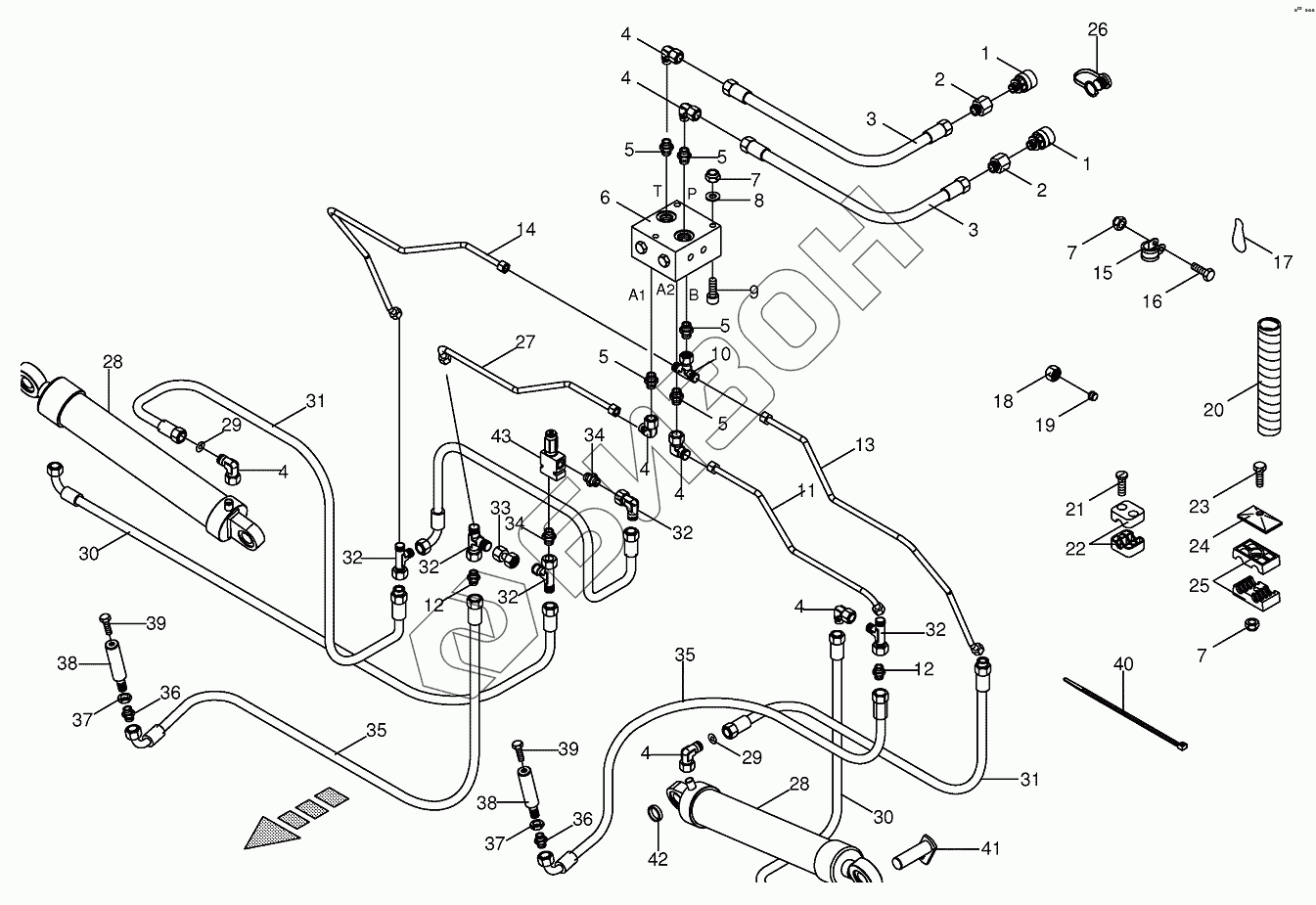

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Hydraulics-lift 842001-
1
1
2
2
3
3
4
4
4
4
4
4
4
5
5
5
5
5
6
7
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
32
32
32
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270094250 | 270094250 | Sealing set |
Загрузка ...
|
|
| 009190020 | 009190020 | Grease niple |
Загрузка ...
|
|
| 1 | 009193610 | Screwed joint-plug |
Загрузка ...
|
|
| 2 | 009210860 | Reducer fitting |
Загрузка ...
|
|
| 3 | 900000110 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009210671 | Angle lug |
Загрузка ...
|
|
| 5 | 009208180 | Male connector |
Загрузка ...
|
|
| 6 | 009192110 | Triple lock-up valve unit |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 009104130 | Washer |
Загрузка ...
|
|
| 9 | 009016700 | Allen screw |
Загрузка ...
|
|
| 10 | 009210771 | T-connector |
Загрузка ...
|
|
| 11 | 200913690 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 13 | 200913710 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 200913720 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 009240550 | Tube clip w. rubber |
Загрузка ...
|
|
| 16 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009178021 | Spring hook |
Загрузка ...
|
|
| 18 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 19 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 20 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 21 | 009034771 | Allen screw |
Загрузка ...
|
|
| 22 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009251340 | Cover plate |
Загрузка ...
|
|
| 25 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 26 | 270001240 | Protective cap-red |
Загрузка ...
|
|
| 27 | 200913700 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 28 | 270084690 | Hydraulic cylinder |
Загрузка ...
|
|
| 29 | 003406872 | Throttling disc |
Загрузка ...
|
|
| 30 | 009209890 | High pressure hose line |
Загрузка ...
|
|
| 31 | 009209650 | High pressure hose line |
Загрузка ...
|
|
| 32 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 33 | 002307430 | Double nipple |
Загрузка ...
|
|
| 34 | 009199181 | Male connector |
Загрузка ...
|
|
| 35 | 009200420 | High pressure hose line |
Загрузка ...
|
|
| 36 | 009210592 | Male connector |
Загрузка ...
|
|
| 37 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 38 | 002810250 | Hydraulic cylinder-Seal kit not available |
Загрузка ...
|
|
| 39 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009226722 | Cable band |
Загрузка ...
|
|
| 41 | 002503593 | Pin |
Загрузка ...
|
|
| 42 | 002326941 | Spacer ring |
Загрузка ...
|
|
| 43 | 270089920 | Pressure control valve |
Загрузка ...
|
