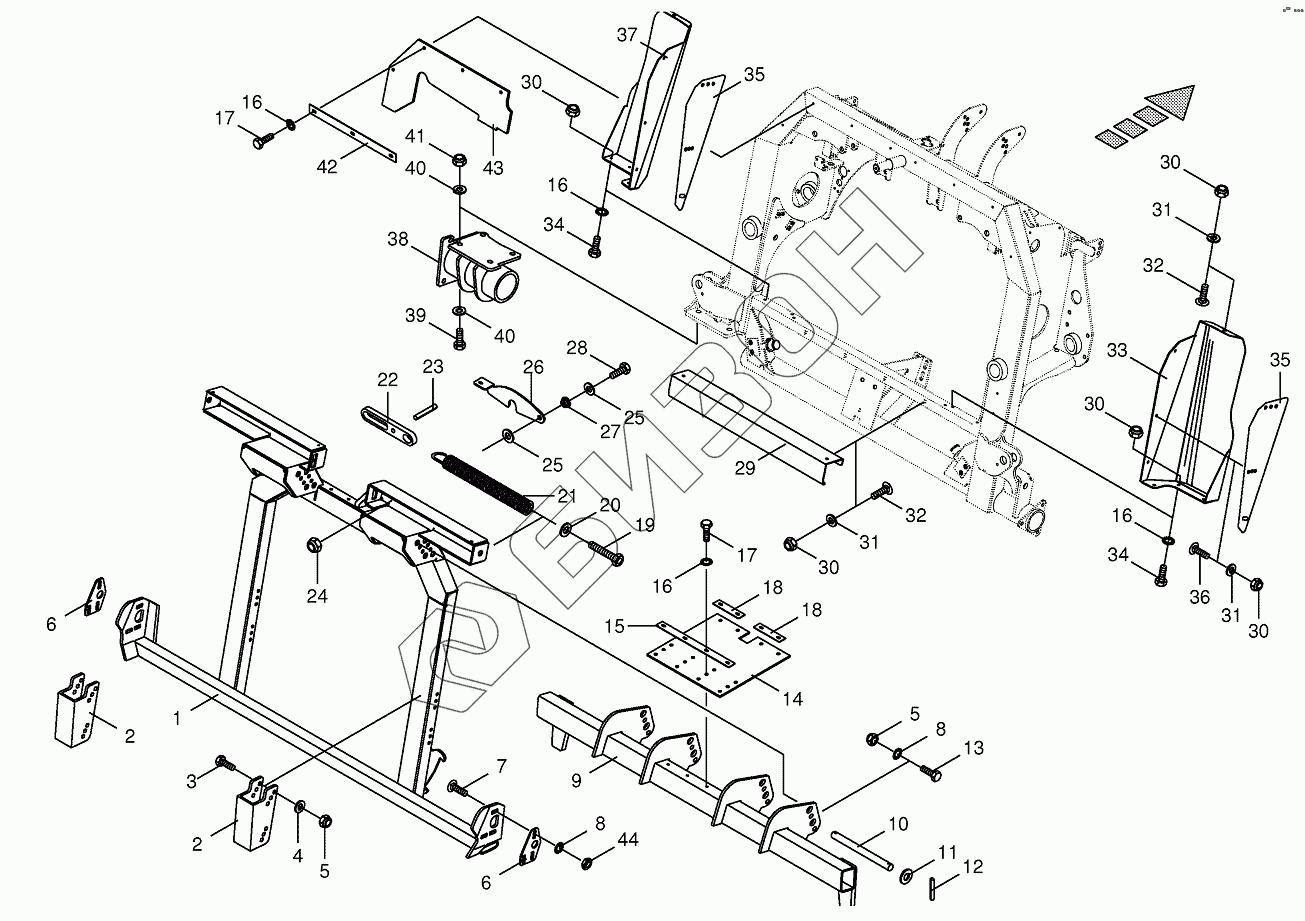

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Pivoting frame-Addition JD
1
2
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
30
30
30
31
31
31
32
32
33
33
34
34
35
35
36
37
37
38
39
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009127192 | 009127192 | Roll pin |
Загрузка ...
|
|
| 1 | 200919022 | Pivoting frame |
Загрузка ...
|
|
| 2 | 200919530 | Limit stop |
Загрузка ...
|
|
| 3 | 009003670 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009105061 | Washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 003534280 | Locking plate |
Загрузка ...
|
|
| 7 | 009048823 | Coach bolt |
Загрузка ...
|
|
| 8 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 200919071 | Support panel |
Загрузка ...
|
|
| 10 | 200918700 | Pin |
Загрузка ...
|
|
| 11 | 009105122 | Washer |
Загрузка ...
|
|
| 12 | 009126442 | Roll pin |
Загрузка ...
|
|
| 13 | 009002260 | Hex head bolt |
Загрузка ...
|
|
| 14 | 200919590 | Sealing rubber |
Загрузка ...
|
|
| 15 | 200316090 | Clamping strap |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200316100 | Clamping strap |
Загрузка ...
|
|
| 19 | 200913600 | Turnbuckle |
Загрузка ...
|
|
| 20 | 009105122 | Washer |
Загрузка ...
|
|
| 21 | 001519481 | Tension spring |
Загрузка ...
|
|
| 22 | 200913650 | Spring support |
Загрузка ...
|
|
| 23 | 009128480 | Roll pin |
Загрузка ...
|
|
| 24 | 009087580 | Locknut |
Загрузка ...
|
|
| 25 | 009104140 | Washer |
Загрузка ...
|
|
| 26 | 200913661 | Centering plate |
Загрузка ...
|
|
| 27 | 003526130 | Bushing |
Загрузка ...
|
|
| 28 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 29 | 200919521 | Sealing plate |
Загрузка ...
|
|
| 30 | 009087060 | Locknut |
Загрузка ...
|
|
| 31 | 009104130 | Washer |
Загрузка ...
|
|
| 32 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 33 | 200918840 | Rh guide-JD 6XXX-75XX |
Загрузка ...
|
|
| 33 | 200919560 | Position adapter-JD 77XX / 78XX |
Загрузка ...
|
|
| 34 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 35 | 200919540 | Extension |
Загрузка ...
|
|
| 36 | 009047301 | Coach bolt |
Загрузка ...
|
|
| 37 | 200918850 | Lh guide-JD 6XXX-75XX |
Загрузка ...
|
|
| 37 | 200919580 | Lh guide-JD 77XX / 78XX |
Загрузка ...
|
|
| 38 | 200919290 | Gearbox panel |
Загрузка ...
|
|
| 39 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009103031 | Washer |
Загрузка ...
|
|
| 41 | 009087190 | Locknut |
Загрузка ...
|
|
| 42 | 200316080 | Clamping strap |
Загрузка ...
|
|
| 43 | 200918720 | Sealing rubber |
Загрузка ...
|
|
| 44 | 009085151 | Hex nut-low form |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
