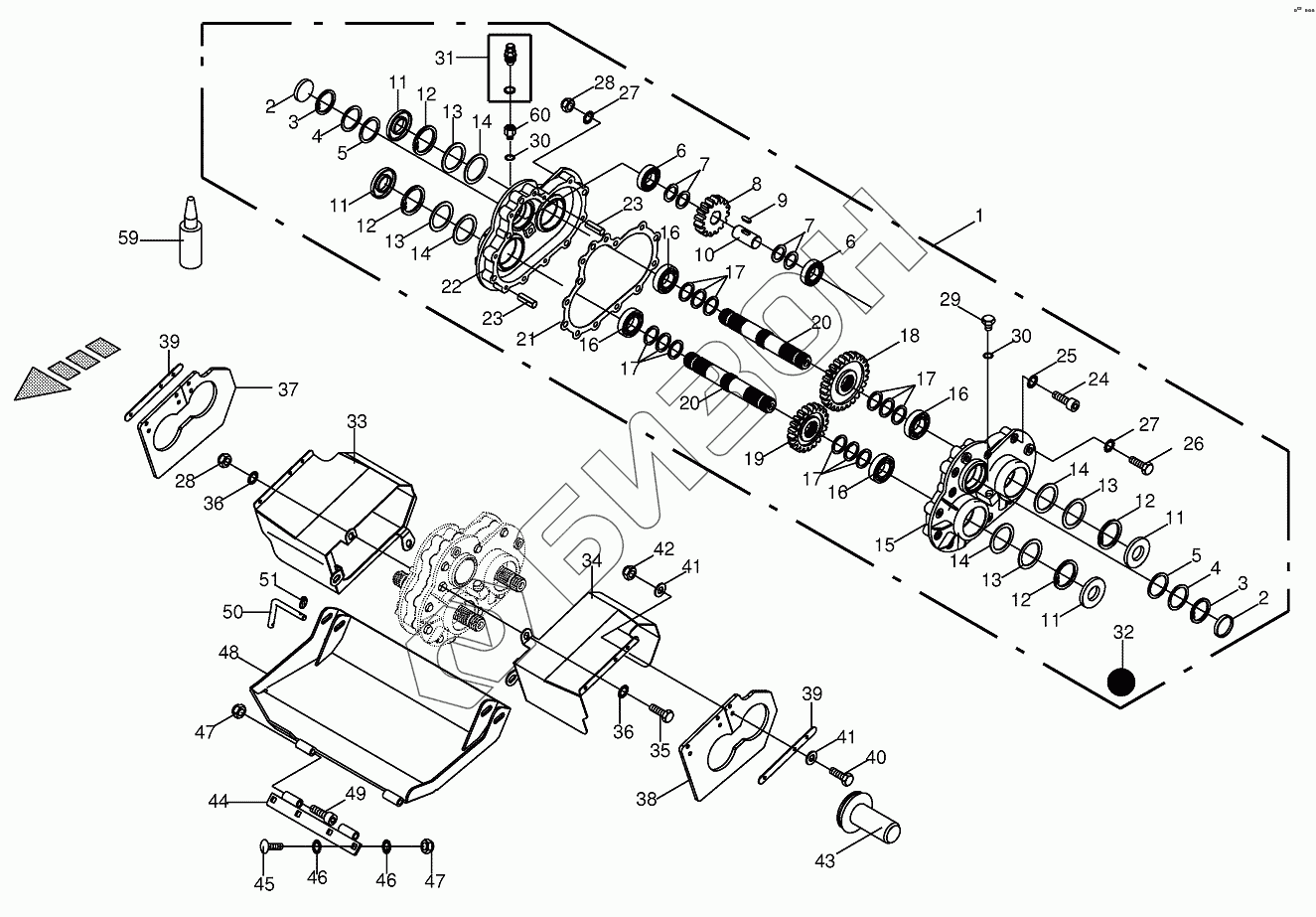

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,6000FP. Train of change-Al
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
15
16
16
16
16
17
17
17
17
18
19
20
20
21
22
23
23
24
25
26
27
27
28
28
29
30
30
31
32
33
34
35
35
36
36
37
38
39
39
40
41
41
42
43
44
45
46
46
47
47
48
48
49
50
51
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200923910 | Train of change |
Загрузка ...
|
|
| 2 | 009252022 | Sealing cap |
Загрузка ...
|
|
| 3 | 009116590 | Circlip |
Загрузка ...
|
|
| 4 | 009107353 | Supporting disc |
Загрузка ...
|
|
| 5 | 009109000 | Shim ring |
Загрузка ...
|
|
| 5 | 009109020 | Shim ring |
Загрузка ...
|
|
| 5 | 009109030 | Shim ring |
Загрузка ...
|
|
| 6 | 009304360 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 009108651 | Shim ring |
Загрузка ...
|
|
| 8 | 200916690 | Spur gear |
Загрузка ...
|
|
| 9 | 009150640 | Fit-in key |
Загрузка ...
|
|
| 10 | 200912710 | Shaft |
Загрузка ...
|
|
| 11 | 009360470 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 12 | 009116680 | Circlip |
Загрузка ...
|
|
| 13 | 009107001 | Supporting disc |
Загрузка ...
|
|
| 14 | 009109120 | Shim ring |
Загрузка ...
|
|
| 14 | 009109130 | Shim ring |
Загрузка ...
|
|
| 14 | 009109100 | Shim ring |
Загрузка ...
|
|
| 15 | 200923901 | Gearbox housing-left |
Загрузка ...
|
|
| 16 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 17 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 18 | 200916700 | Spur gear |
Загрузка ...
|
|
| 19 | 200916680 | Spur gear |
Загрузка ...
|
|
| 20 | 200916850 | Gearbox shaft |
Загрузка ...
|
|
| 21 | 200917870 | Gasket |
Загрузка ...
|
|
| 22 | 200923891 | Gearbox housing-right |
Загрузка ...
|
|
| 23 | 009157010 | Cyl. pin |
Загрузка ...
|
|
| 24 | 009031100 | Allen screw |
Загрузка ...
|
|
| 25 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009014590 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009087010 | Locknut |
Загрузка ...
|
|
| 29 | 009060101 | Screw plug |
Загрузка ...
|
|
| 30 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 31 | 270089720 | Air bleed valve |
Загрузка ...
|
|
| 32 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 33 | 200918241 | PTO shaft guard-right |
Загрузка ...
|
|
| 34 | 200918271 | PTO shaft guard-left |
Загрузка ...
|
|
| 35 | 009003101 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009014622 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009099100 | Detent edged washer |
Загрузка ...
|
|
| 37 | 200918371 | Sealing rubber-inside |
Загрузка ...
|
|
| 38 | 200918361 | Sealing rubber-outside |
Загрузка ...
|
|
| 39 | 200918381 | Clamping strap |
Загрузка ...
|
|
| 40 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 41 | 009104111 | Washer |
Загрузка ...
|
|
| 42 | 009087041 | Locknut |
Загрузка ...
|
|
| 43 | 009492130 | Guard |
Загрузка ...
|
|
| 44 | 200918210 | Guard support |
Загрузка ...
|
|
| 45 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 46 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 47 | 009087580 | Locknut |
Загрузка ...
|
|
| 48 | 200917190 | Gearbox guard-left |
Загрузка ...
|
|
| 48 | 200917140 | Gearbox guard-right |
Загрузка ...
|
|
| 49 | 009030031 | Allen screw |
Загрузка ...
|
|
| 50 | 00152135 | Locking pin |
Загрузка ...
|
|
| 51 | 009170041 | Linch pin |
Загрузка ...
|
|
| 59 | 009402270 | Universal-sealant-silicone-free |
Загрузка ...
|
|
| 60 | 002763371 | Ahrottle housing-for onesided throttle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
