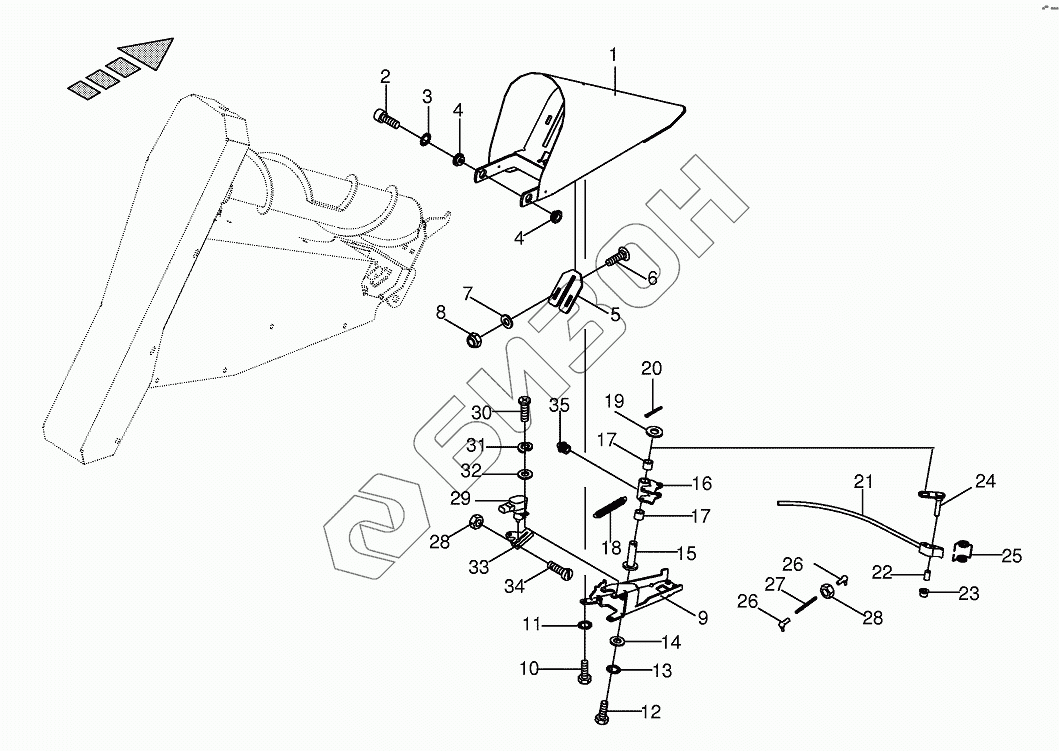

Графический каталог запасных частей к технике: KRONE EColl.6000-7500-9000-6000CL/JD. Row detection
1
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003528972 | Lateral tip-left |
Загрузка ...
|
|
| 1 | 003528982 | Lateral tip-right |
Загрузка ...
|
|
| 2 | 009031061 | Allen screw |
Загрузка ...
|
|
| 3 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 4 | 003521911 | Bearing ring |
Загрузка ...
|
|
| 5 | 003521872 | Delocating plate |
Загрузка ...
|
|
| 6 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 003528721 | Feeler console-right |
Загрузка ...
|
|
| 9 | 003528731 | Feeler console-left |
Загрузка ...
|
|
| 10 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009106090 | Washer |
Загрузка ...
|
|
| 15 | 003528761 | Pivot bolt |
Загрузка ...
|
|
| 16 | 003528812 | Tappet |
Загрузка ...
|
|
| 17 | 009353270 | Bearing bush |
Загрузка ...
|
|
| 18 | 009396342 | Tension spring |
Загрузка ...
|
|
| 19 | 009105122 | Washer |
Загрузка ...
|
|
| 20 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 21 | 003528841 | Feeler-incl. bushing |
Загрузка ...
|
|
| 22 | 009349600 | Bearing bush |
Загрузка ...
|
|
| 23 | 003529050 | Bushing |
Загрузка ...
|
|
| 24 | 003528890 | Lever pin |
Загрузка ...
|
|
| 25 | 003528522 | Leg spring |
Загрузка ...
|
|
| 26 | 009271140 | Link |
Загрузка ...
|
|
| 27 | 003526941 | Coupler |
Загрузка ...
|
|
| 28 | 009082071 | Hex nut |
Загрузка ...
|
|
| 29 | 003031640 | Sensor |
Загрузка ...
|
|
| 30 | 009038000 | Flat headed screw |
Загрузка ...
|
|
| 31 | 009100310 | Spring washer |
Загрузка ...
|
|
| 32 | 009105001 | Washer |
Загрузка ...
|
|
| 33 | 003528881 | Lever |
Загрузка ...
|
|
| 34 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009190030 | Grease niple |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
