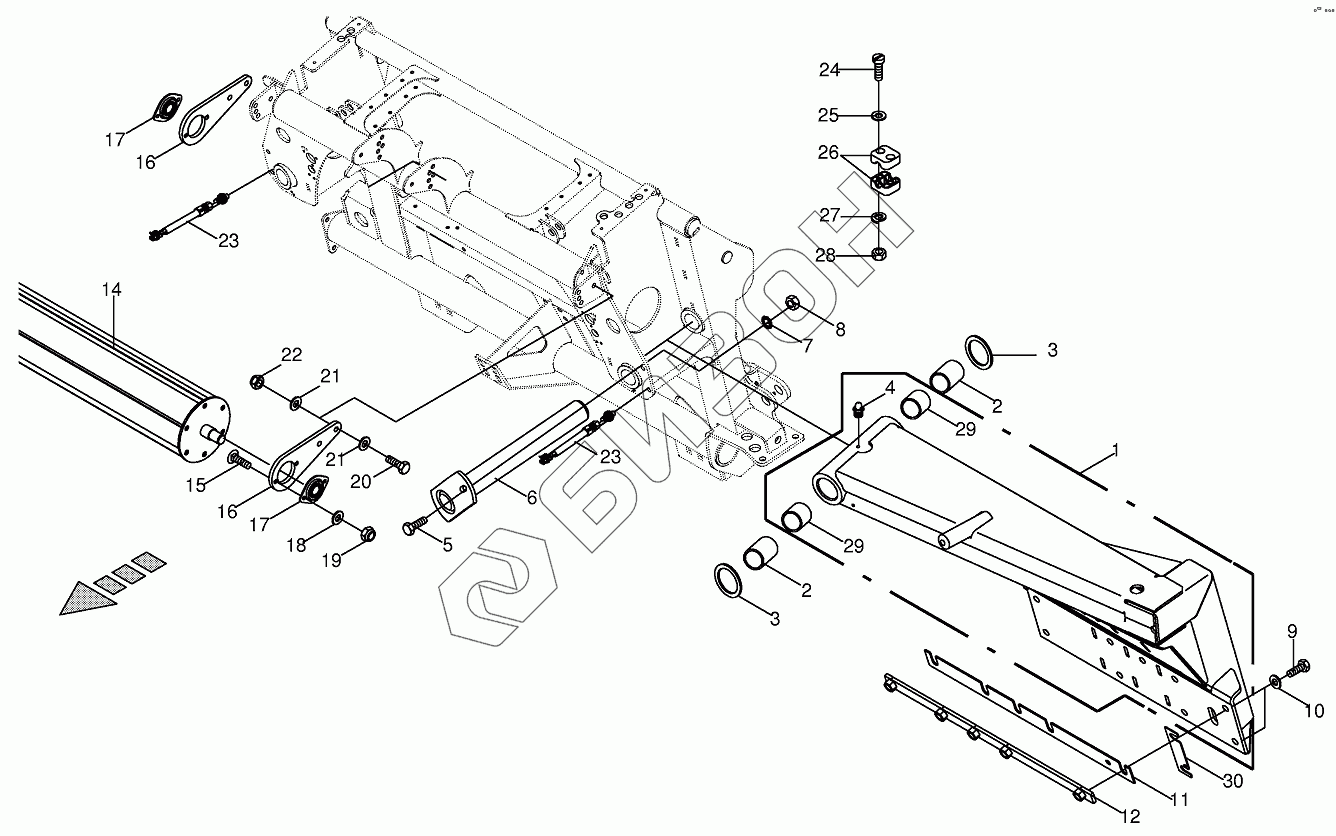

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Boom/Roller
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
14
15
16
16
17
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003522644 | Cantilever-right |
Загрузка ...
|
|
| 1 | 003522634 | Cantilever-left |
Загрузка ...
|
|
| 2 | 009349390 | Bearing bush |
Загрузка ...
|
|
| 3 | 004410981 | Washer |
Загрузка ...
|
|
| 4 | 009191050 | Grease niple |
Загрузка ...
|
|
| 5 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 003522501 | Pin |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009082150 | Hex nut |
Загрузка ...
|
|
| 9 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009103031 | Washer |
Загрузка ...
|
|
| 11 | 003524471 | Intermediate housing |
Загрузка ...
|
|
| 11 | 003524461 | Intermediate housing |
Загрузка ...
|
|
| 12 | 003522871 | Hole reinforcement |
Загрузка ...
|
|
| 14 | 003529251 | Roller |
Загрузка ...
|
|
| 15 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 16 | 003529240 | Roller support |
Загрузка ...
|
|
| 17 | 009340120 | Flange bearing |
Загрузка ...
|
|
| 18 | 009104130 | Washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 003024091 | Namursensor |
Загрузка ...
|
|
| 24 | 009034531 | Allen screw |
Загрузка ...
|
|
| 25 | 009105001 | Washer |
Загрузка ...
|
|
| 26 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 27 | 009100310 | Spring washer |
Загрузка ...
|
|
| 28 | 009082071 | Hex nut |
Загрузка ...
|
|
| 29 | 009349380 | Bearing bush |
Загрузка ...
|
|
| 30 | 003528451 | Intermediate housing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
