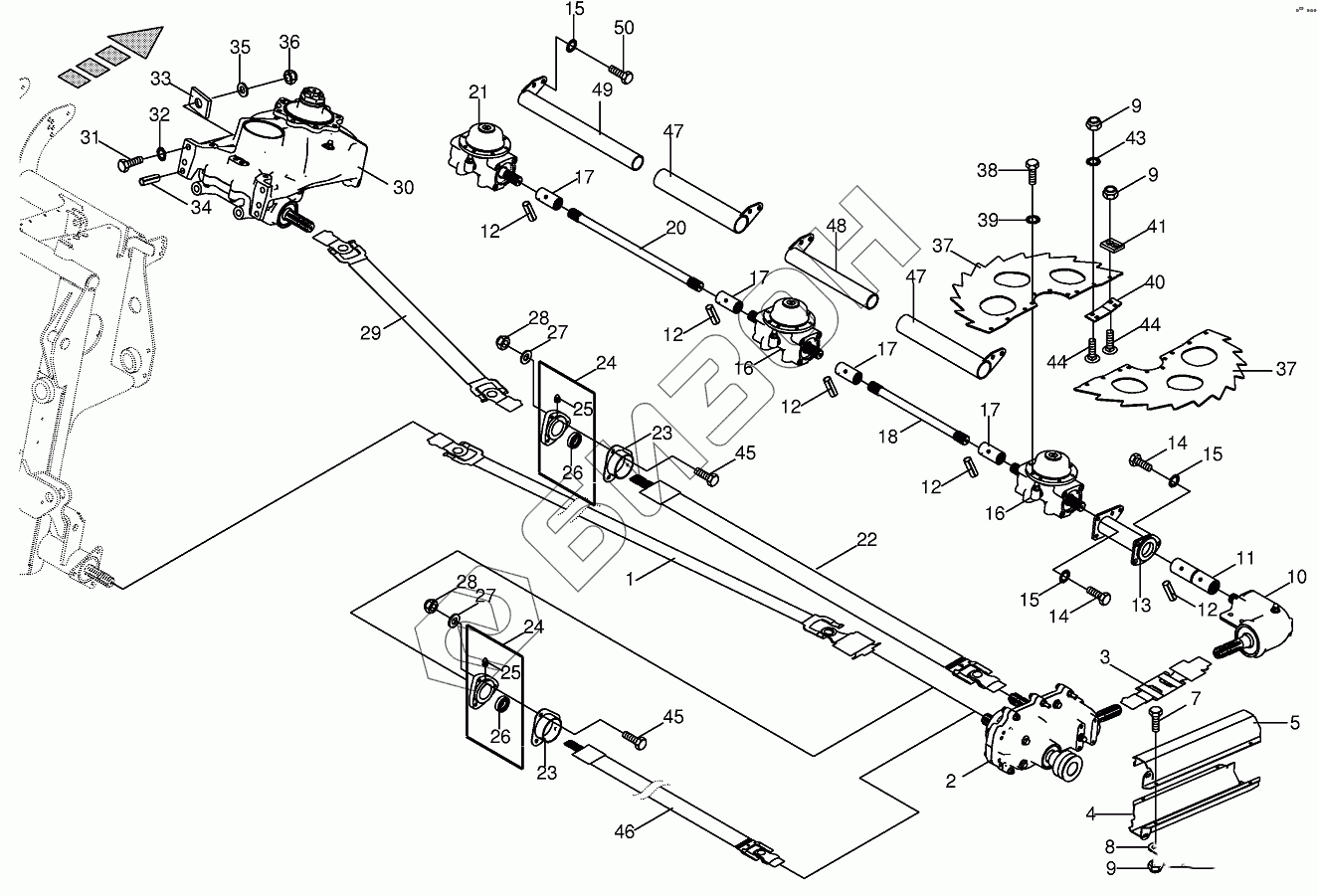

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Drive cpl.
1
1
1
2
3
3
4
5
7
8
9
9
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
15
16
16
16
17
17
17
17
18
20
21
21
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
31
31
31
32
33
34
34
35
36
37
37
37
38
39
40
41
43
44
44
45
45
46
47
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009559354 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 009559364 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 270000951 | Pto drive shaft |
Загрузка ...
|
|
| 2 | 003520904 | Auxiliary gearbox |
Загрузка ...
|
|
| 3 | 009554001 | Double universal joint-right hand direction of rotation |
Загрузка ...
|
|
| 3 | 009554011 | Double universal joint-left hand direction of rotation |
Загрузка ...
|
|
| 4 | 003524902 | Cover |
Загрузка ...
|
|
| 5 | 003524892 | Cover-top right/below left |
Загрузка ...
|
|
| 7 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104130 | Washer |
Загрузка ...
|
|
| 9 | 009087060 | Locknut |
Загрузка ...
|
|
| 10 | 003520611 | Angle gear-right |
Загрузка ...
|
|
| 10 | 003520601 | Angle gear-left |
Загрузка ...
|
|
| 11 | 003521170 | Bushing |
Загрузка ...
|
|
| 12 | 009127142 | Roll pin |
Загрузка ...
|
|
| 13 | 003521083 | Adapter-right |
Загрузка ...
|
|
| 13 | 003521131 | Adapter-left |
Загрузка ...
|
|
| 14 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 16 | 003520683 | Fettler gearbox-right |
Загрузка ...
|
|
| 16 | 003520663 | Fettler gearbox-left |
Загрузка ...
|
|
| 17 | 003521062 | Bushing |
Загрузка ...
|
|
| 18 | 003521051 | Connecting shaft |
Загрузка ...
|
|
| 20 | 003521150 | Connecting shaft |
Загрузка ...
|
|
| 21 | 003520693 | Fettler gearbox-inside right |
Загрузка ...
|
|
| 21 | 003520673 | Fettler gearbox-inside left |
Загрузка ...
|
|
| 22 | 009550082 | Pto drive shaft |
Загрузка ...
|
|
| 22 | 009550072 | Pto drive shaft |
Загрузка ...
|
|
| 22 | 009550062 | Pto drive shaft |
Загрузка ...
|
|
| 23 | 003524911 | Guard support |
Загрузка ...
|
|
| 24 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 25 | 009191050 | Grease niple |
Загрузка ...
|
|
| 26 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 27 | 009104140 | Washer |
Загрузка ...
|
|
| 28 | 009087580 | Locknut |
Загрузка ...
|
|
| 29 | 009550032 | Pto drive shaft |
Загрузка ...
|
|
| 30 | 003520523 | Collector gear-right |
Загрузка ...
|
|
| 30 | 003520512 | Collector gear-left |
Загрузка ...
|
|
| 31 | 009014920 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009011481 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009011511 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009003940 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009112030 | U-Washer |
Загрузка ...
|
|
| 34 | 009125260 | Roll pin |
Загрузка ...
|
|
| 34 | 009127142 | Roll pin |
Загрузка ...
|
|
| 35 | 009103031 | Washer |
Загрузка ...
|
|
| 36 | 009087161 | Locknut |
Загрузка ...
|
|
| 37 | 003520743 | Dresser segment-right |
Загрузка ...
|
|
| 37 | 003520753 | Dresser segment-left |
Загрузка ...
|
|
| 38 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 40 | 003520761 | Splice plate |
Загрузка ...
|
|
| 41 | 003520773 | Cleaner |
Загрузка ...
|
|
| 43 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 45 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009550052 | Pto drive shaft |
Загрузка ...
|
|
| 47 | 003524801 | Protective tube-outside |
Загрузка ...
|
|
| 48 | 003524811 | Protective tube-inside |
Загрузка ...
|
|
| 49 | 003524861 | Protective tube-inside |
Загрузка ...
|
|
| 50 | 009006580 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
