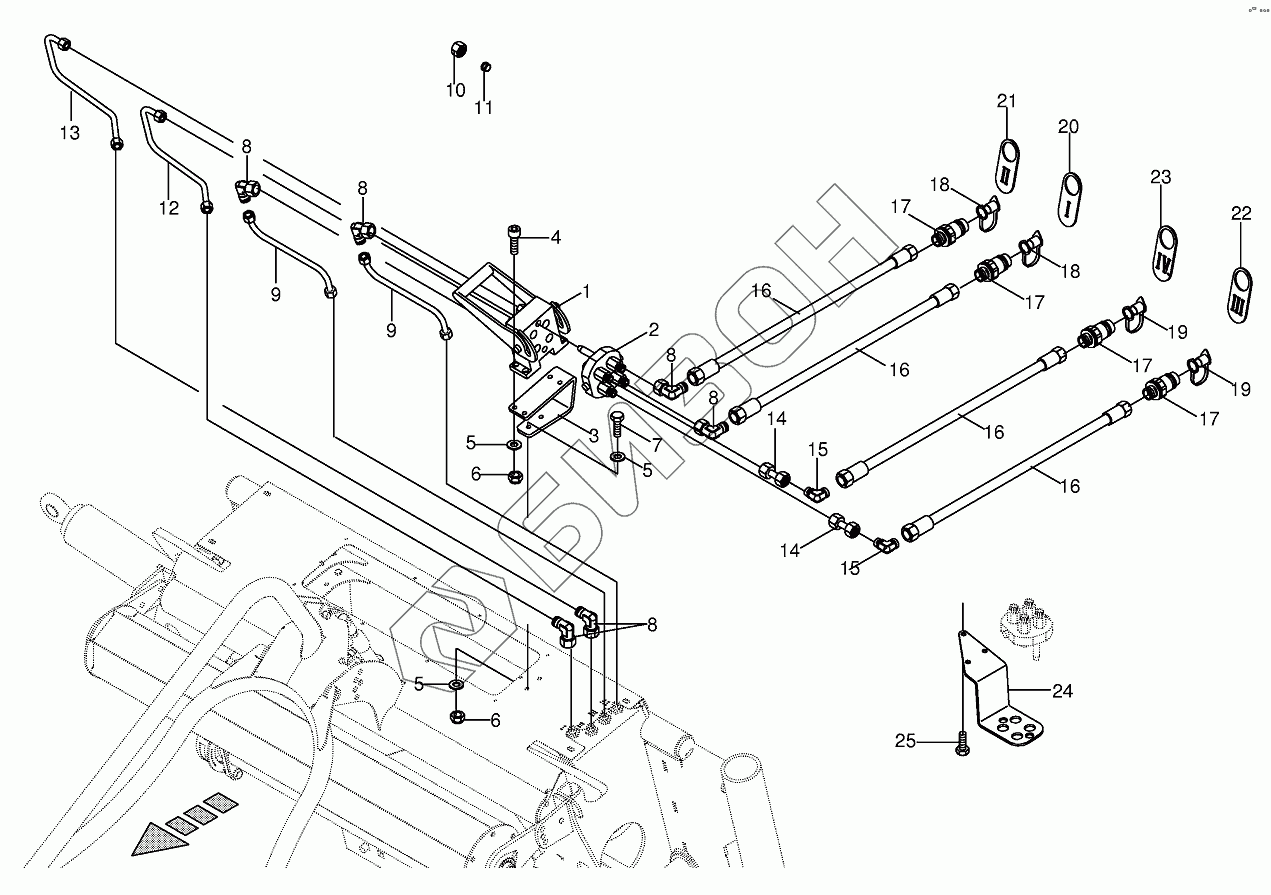

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Hydraulics Frame/Plug
1
2
3
4
5
5
5
6
6
7
8
8
8
8
8
9
9
10
11
12
13
14
14
15
16
16
16
16
17
17
17
17
18
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270082160 | 270082160 | Sealing set |
Загрузка ...
|
|
| 003524960 | 003524960 | Support |
Загрузка ...
|
|
| 1 | 009193300 | Multi-clutch-fixed half |
Загрузка ...
|
|
| 2 | 009193310 | Multi-clutch-loose half |
Загрузка ...
|
|
| 3 | 270082170 | Sealing set |
Загрузка ...
|
|
| 4 | 009030771 | Allen screw |
Загрузка ...
|
|
| 5 | 009104130 | Washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009210671 | Angle lug |
Загрузка ...
|
|
| 9 | 003524990 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 11 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 12 | 003524970 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 003524980 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 002307430 | Double nipple |
Загрузка ...
|
|
| 15 | 009210661 | Elbow union |
Загрузка ...
|
|
| 16 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009193220 | Connector plug |
Загрузка ...
|
|
| 18 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 19 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 20 | 003601620 | Plate-1 |
Загрузка ...
|
|
| 21 | 003601630 | Plate-2 |
Загрузка ...
|
|
| 22 | 003601640 | Plate-3 |
Загрузка ...
|
|
| 23 | 003601670 | Plate-4 |
Загрузка ...
|
|
| 24 | 003528470 | Clutch support |
Загрузка ...
|
|
| 25 | 009006140 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
