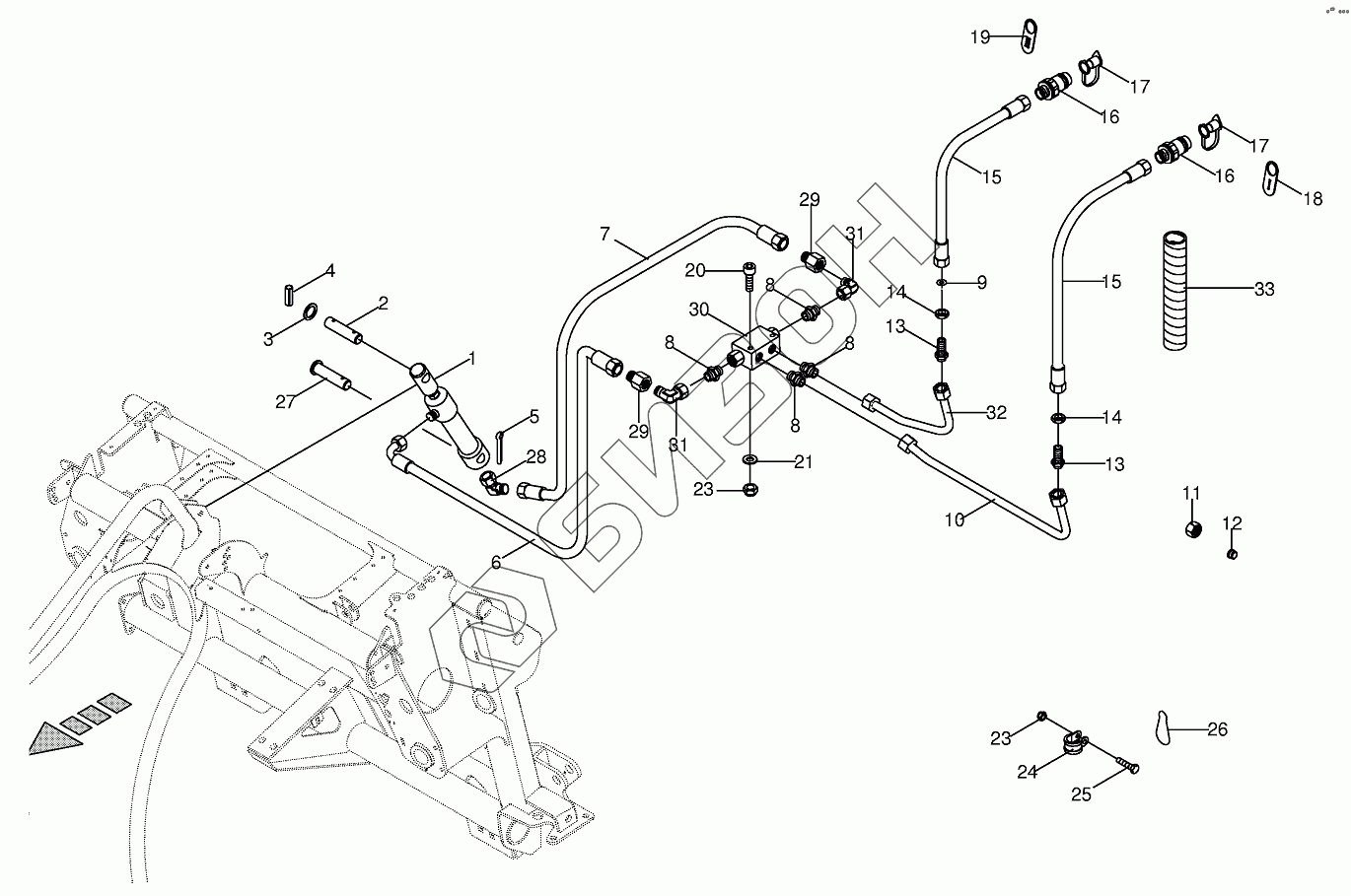

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Hydraulics-Plant divider
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
23
23
24
25
26
27
28
29
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009199560 | 009199560 | Sealing set |
Загрузка ...
|
|
| 009193610 | 009193610 | Screwed joint-plug |
Загрузка ...
|
|
| 1 | 009185350 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 002226443 | Pin |
Загрузка ...
|
|
| 3 | 009105102 | Washer |
Загрузка ...
|
|
| 4 | 009125842 | Roll pin |
Загрузка ...
|
|
| 5 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 6 | 009209770 | High pressure hose line |
Загрузка ...
|
|
| 7 | 009200420 | High pressure hose line |
Загрузка ...
|
|
| 8 | 009196300 | Male connector |
Загрузка ...
|
|
| 9 | 009193210 | Throttling disc |
Загрузка ...
|
|
| 10 | 003523221 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 12 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 13 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 14 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 15 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009193220 | Connector plug |
Загрузка ...
|
|
| 17 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 18 | 003601620 | Plate-1 |
Загрузка ...
|
|
| 19 | 003601630 | Plate-2 |
Загрузка ...
|
|
| 20 | 009030311 | Allen screw |
Загрузка ...
|
|
| 21 | 009103650 | Washer |
Загрузка ...
|
|
| 23 | 009082100 | Hex nut |
Загрузка ...
|
|
| 24 | 009240550 | Tube clip w. rubber |
Загрузка ...
|
|
| 25 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009178021 | Spring hook |
Загрузка ...
|
|
| 27 | 002156210 | Pin |
Загрузка ...
|
|
| 28 | 009212250 | Angle lug |
Загрузка ...
|
|
| 29 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 30 | 009208900 | Double lock-up valve unit |
Загрузка ...
|
|
| 31 | 009210671 | Angle lug |
Загрузка ...
|
|
| 32 | 003524880 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 33 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
