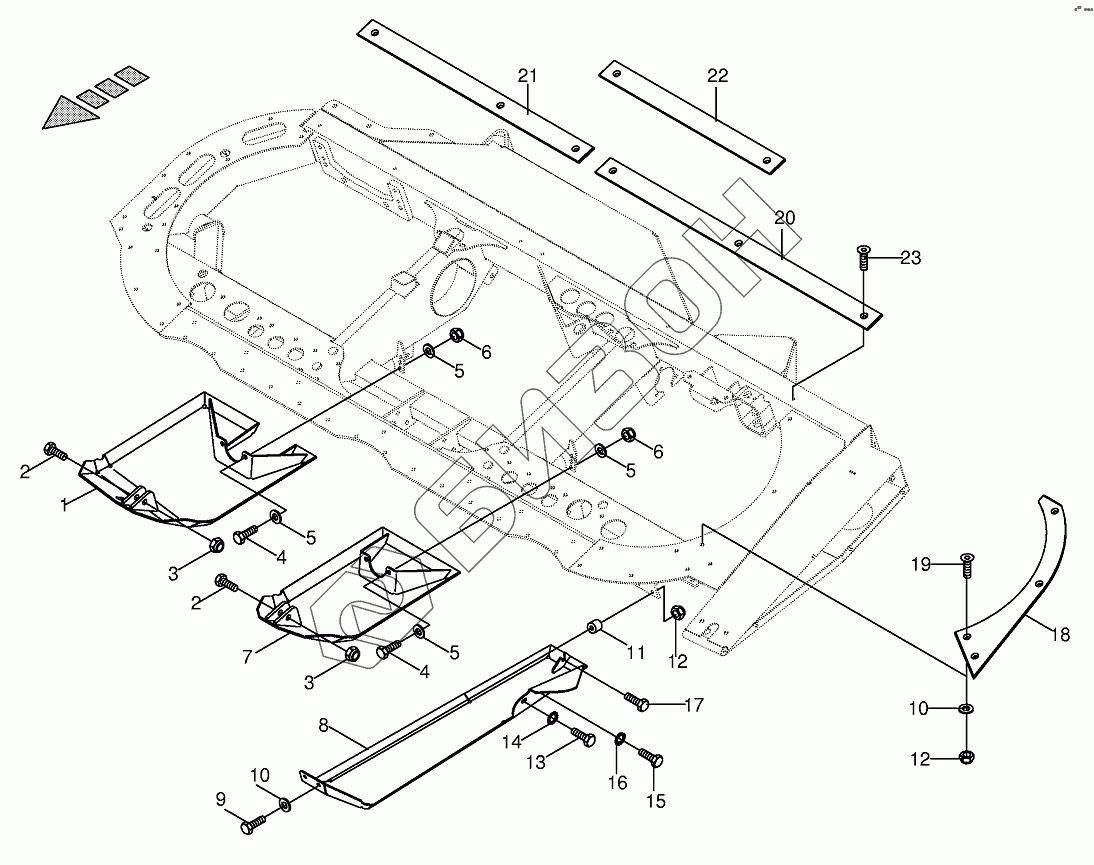

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F. Skid/Wearing rail
1
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003529622 | Skid-inside right |
Загрузка ...
|
|
| 1 | 003529612 | Skid-inside left |
Загрузка ...
|
|
| 2 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009087161 | Locknut |
Загрузка ...
|
|
| 4 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009105061 | Washer |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 003524184 | Skid |
Загрузка ...
|
|
| 8 | 003529695 | Skid-outside left |
Загрузка ...
|
|
| 8 | 003529705 | Skid-outside right |
Загрузка ...
|
|
| 9 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009104140 | Washer |
Загрузка ...
|
|
| 11 | 003523230 | Spacer tube |
Загрузка ...
|
|
| 12 | 009087580 | Locknut |
Загрузка ...
|
|
| 13 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009016021 | Hex head bolt |
Загрузка ...
|
|
| 18 | 003524011 | Wearing rail-outside left |
Загрузка ...
|
|
| 18 | 003524021 | Wearing rail-outside right |
Загрузка ...
|
|
| 19 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 20 | 003524001 | Wearing rail-back |
Загрузка ...
|
|
| 21 | 003527961 | Wearing rail-inside |
Загрузка ...
|
|
| 22 | 003524071 | Wearing rail-back |
Загрузка ...
|
|
| 23 | 009040443 | Countersunkscrew |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
