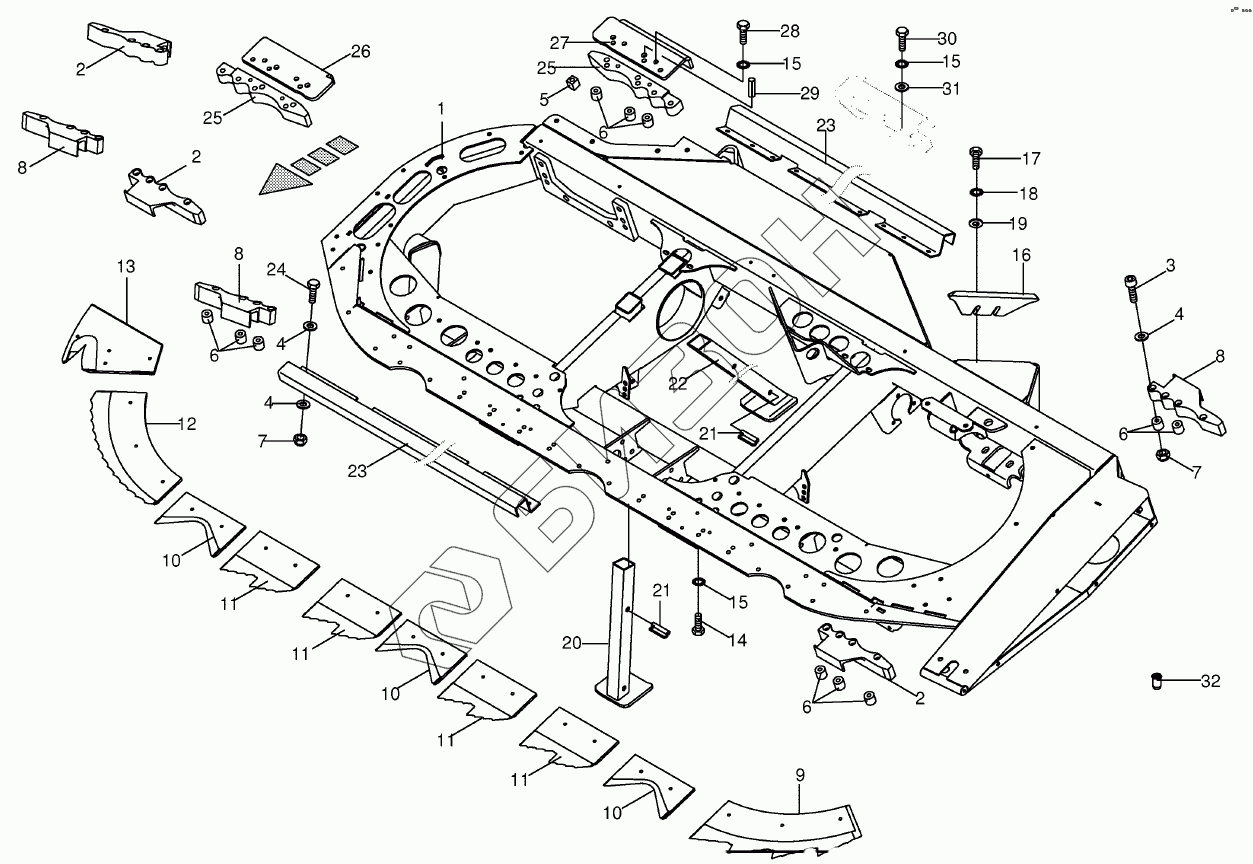

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Frame/Knife
1
1
1
1
1
1
1
1
1
1
2
2
2
3
4
4
4
5
6
6
6
6
7
7
8
8
8
9
9
10
10
10
11
11
11
11
11
12
12
13
13
14
14
15
15
15
16
17
18
19
20
21
21
22
23
23
23
23
24
25
25
26
27
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003533110 | Frame-right |
Загрузка ...
|
|
| 1 | 003533100 | Frame-left |
Загрузка ...
|
|
| 1 | 200917980 | Frame-right |
Загрузка ...
|
|
| 1 | 200917990 | Frame-left |
Загрузка ...
|
|
| 1 | 003533150 | Frame-right |
Загрузка ...
|
|
| 1 | 003533140 | Frame-left |
Загрузка ...
|
|
| 1 | 003533120 | Frame-left |
Загрузка ...
|
|
| 1 | 003533110 | Frame-right |
Загрузка ...
|
|
| 1 | 003533100 | Frame-left |
Загрузка ...
|
|
| 1 | 003533130 | Frame-right |
Загрузка ...
|
|
| 2 | 003523272 | Position adapter-1 |
Загрузка ...
|
|
| 3 | 009031181 | Allen screw |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 003523240 | Spacer |
Загрузка ...
|
|
| 6 | 003523230 | Spacer tube |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 003523282 | Position adapter-2 |
Загрузка ...
|
|
| 9 | 003523076 | Knife-left |
Загрузка ...
|
|
| 9 | 003523086 | Knife-right |
Загрузка ...
|
|
| 10 | 003523094 | Spike cutter |
Загрузка ...
|
|
| 11 | 003523054 | Ladder cutter-left |
Загрузка ...
|
|
| 11 | 003523065 | Ladder cutter-right |
Загрузка ...
|
|
| 12 | 003523133 | Bow cutter-inside left |
Загрузка ...
|
|
| 12 | 003523143 | Bow cutter-inside right |
Загрузка ...
|
|
| 13 | 003523103 | V-Knife-right |
Загрузка ...
|
|
| 13 | 003523113 | V-Knife-left |
Загрузка ...
|
|
| 14 | 009008160 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009008150 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 003523123 | Knife |
Загрузка ...
|
|
| 17 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009103620 | Washer |
Загрузка ...
|
|
| 20 | 003527911 | Supporting leg-front |
Загрузка ...
|
|
| 21 | 009170050 | Spring stick bolt |
Загрузка ...
|
|
| 22 | 003527903 | Supporting leg-back |
Загрузка ...
|
|
| 23 | 003524203 | Angle plate-total machine |
Загрузка ...
|
|
| 23 | 003524223 | Angle plate-total machine |
Загрузка ...
|
|
| 23 | 003524213 | Angle plate-total machine |
Загрузка ...
|
|
| 24 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 25 | 003536090 | Position adapter |
Загрузка ...
|
|
| 26 | 003536080 | Angle plate-right |
Загрузка ...
|
|
| 27 | 003536070 | Angle plate-left |
Загрузка ...
|
|
| 28 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009125031 | Roll pin |
Загрузка ...
|
|
| 29 | 009125380 | Roll pin |
Загрузка ...
|
|
| 30 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009014391 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009103530 | Washer |
Загрузка ...
|
|
| 32 | 900004610 | Blind rivet nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
