Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Hydraulics
1
1
2
2
3
3
4
4
4
4
5
5
5
5
5
6
7
7
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

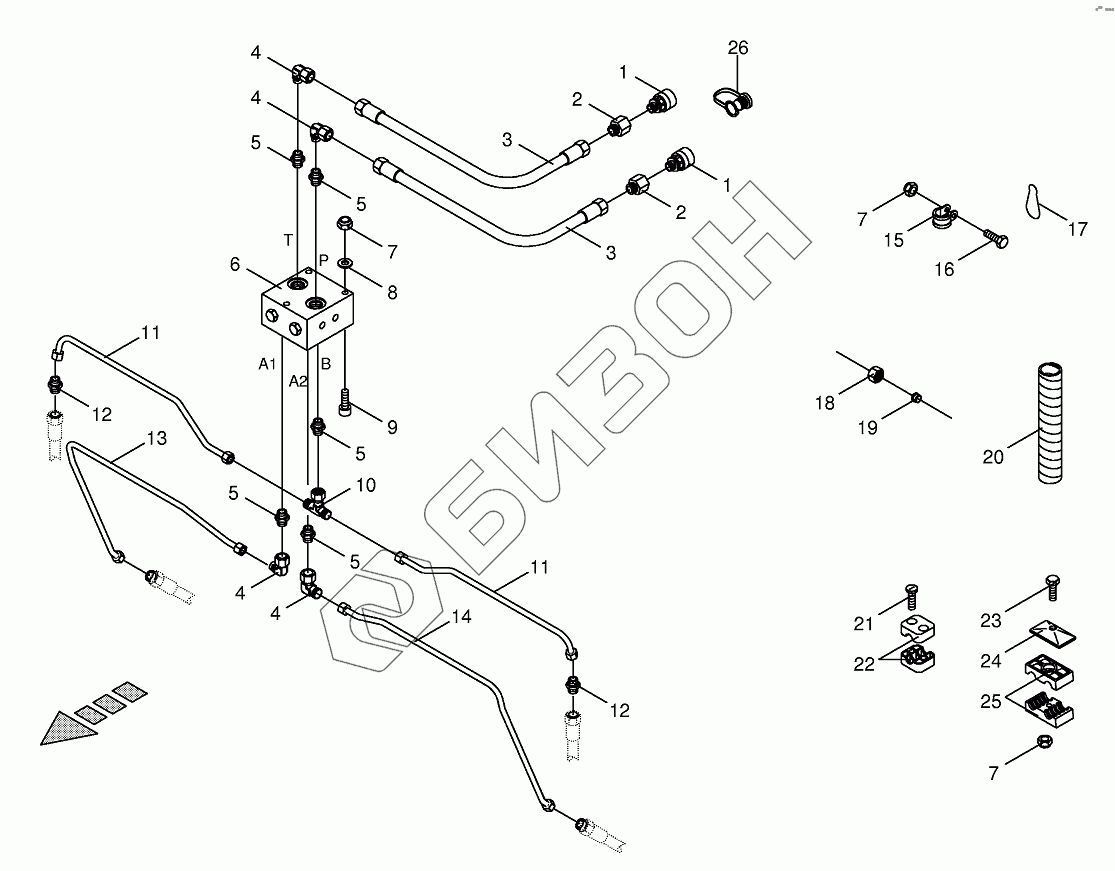

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009193610 | Screwed joint-plug |
Загрузка ...
|
|
| 2 | 009210860 | Reducer fitting |
Загрузка ...
|
|
| 3 | 900000110 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009210671 | Angle lug |
Загрузка ...
|
|
| 5 | 009208180 | Male connector |
Загрузка ...
|
|
| 6 | 009192110 | Triple lock-up valve unit |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 009104130 | Washer |
Загрузка ...
|
|
| 9 | 009016700 | Allen screw |
Загрузка ...
|
|
| 10 | 009210771 | T-connector |
Загрузка ...
|
|
| 11 | 200904520 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 13 | 200904510 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 200904490 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 009240550 | Tube clip w. rubber |
Загрузка ...
|
|
| 16 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009178021 | Spring hook |
Загрузка ...
|
|
| 18 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 19 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 20 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 21 | 009034771 | Allen screw |
Загрузка ...
|
|
| 22 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009251340 | Cover plate |
Загрузка ...
|
|
| 25 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 26 | 270001240 | Protective cap-red |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
