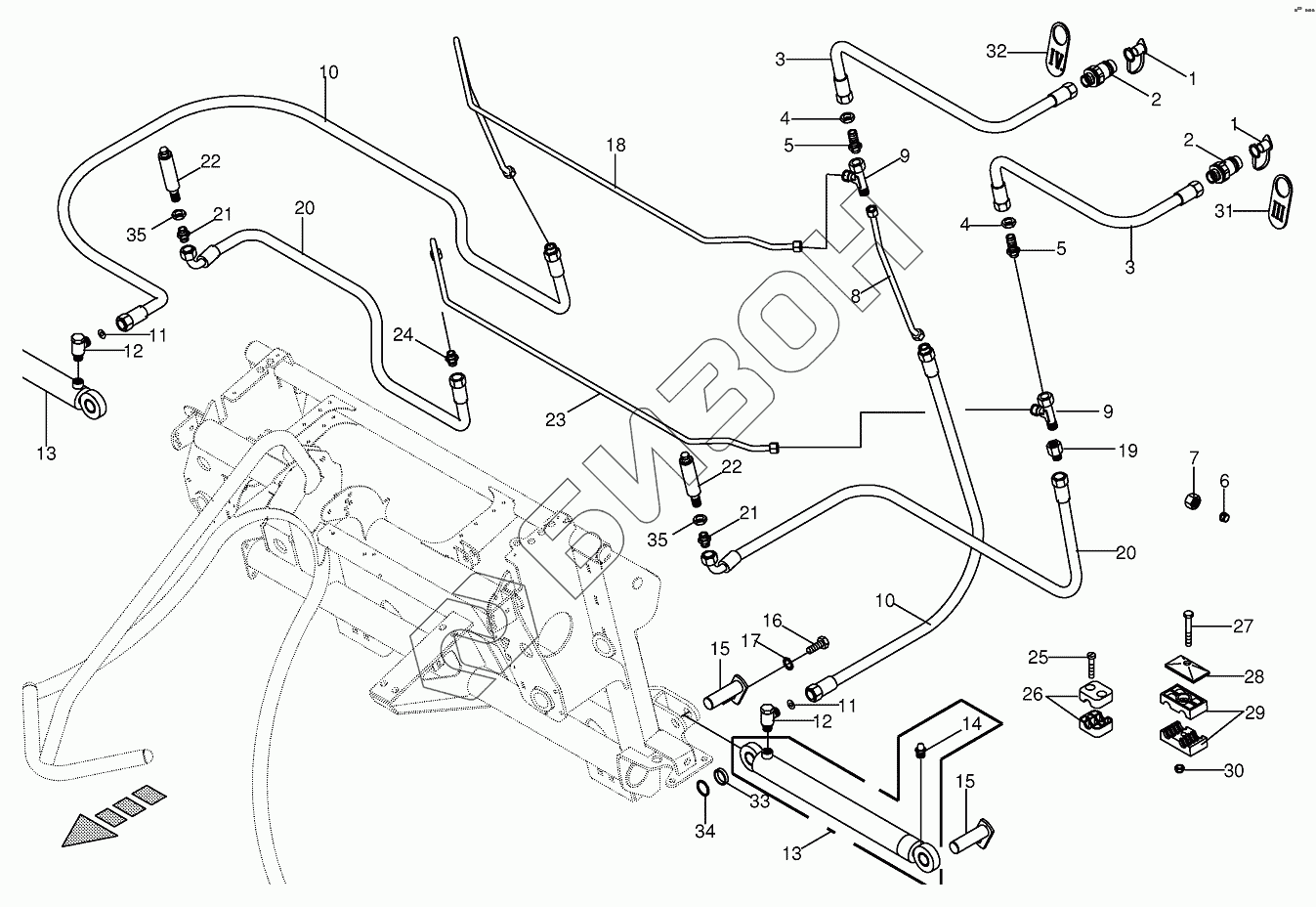

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Hydraulics-lift
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
13
13
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009193220 | Connector plug |
Загрузка ...
|
|
| 3 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 5 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 6 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 7 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 8 | 003522943 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 10 | 009209650 | High pressure hose line |
Загрузка ...
|
|
| 11 | 003406872 | Throttling disc |
Загрузка ...
|
|
| 12 | 009210911 | Hinged union |
Загрузка ...
|
|
| 13 | 003510093 | Hydraulic cylinder |
Загрузка ...
|
|
| 13 | 009188040 | Sealing set |
Загрузка ...
|
|
| 13 | 009185340 | Hydraulic cylinder |
Загрузка ...
|
|
| 13 | 009188201 | Sealing set |
Загрузка ...
|
|
| 14 | 009191080 | Grease niple |
Загрузка ...
|
|
| 15 | 002503593 | Pin |
Загрузка ...
|
|
| 16 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 18 | 003522952 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 20 | 009200420 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009210592 | Male connector |
Загрузка ...
|
|
| 22 | 002810250 | Hydraulic cylinder-Seal kit not available |
Загрузка ...
|
|
| 23 | 003522962 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 24 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 25 | 009034771 | Allen screw |
Загрузка ...
|
|
| 26 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 27 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009251340 | Cover plate |
Загрузка ...
|
|
| 29 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 30 | 009087060 | Locknut |
Загрузка ...
|
|
| 31 | 003601640 | Plate-3 |
Загрузка ...
|
|
| 32 | 003601670 | Plate-4 |
Загрузка ...
|
|
| 33 | 002326941 | Spacer ring |
Загрузка ...
|
|
| 34 | 009106590 | Washer |
Загрузка ...
|
|
| 35 | 009085251 | Hex nut-low form |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
