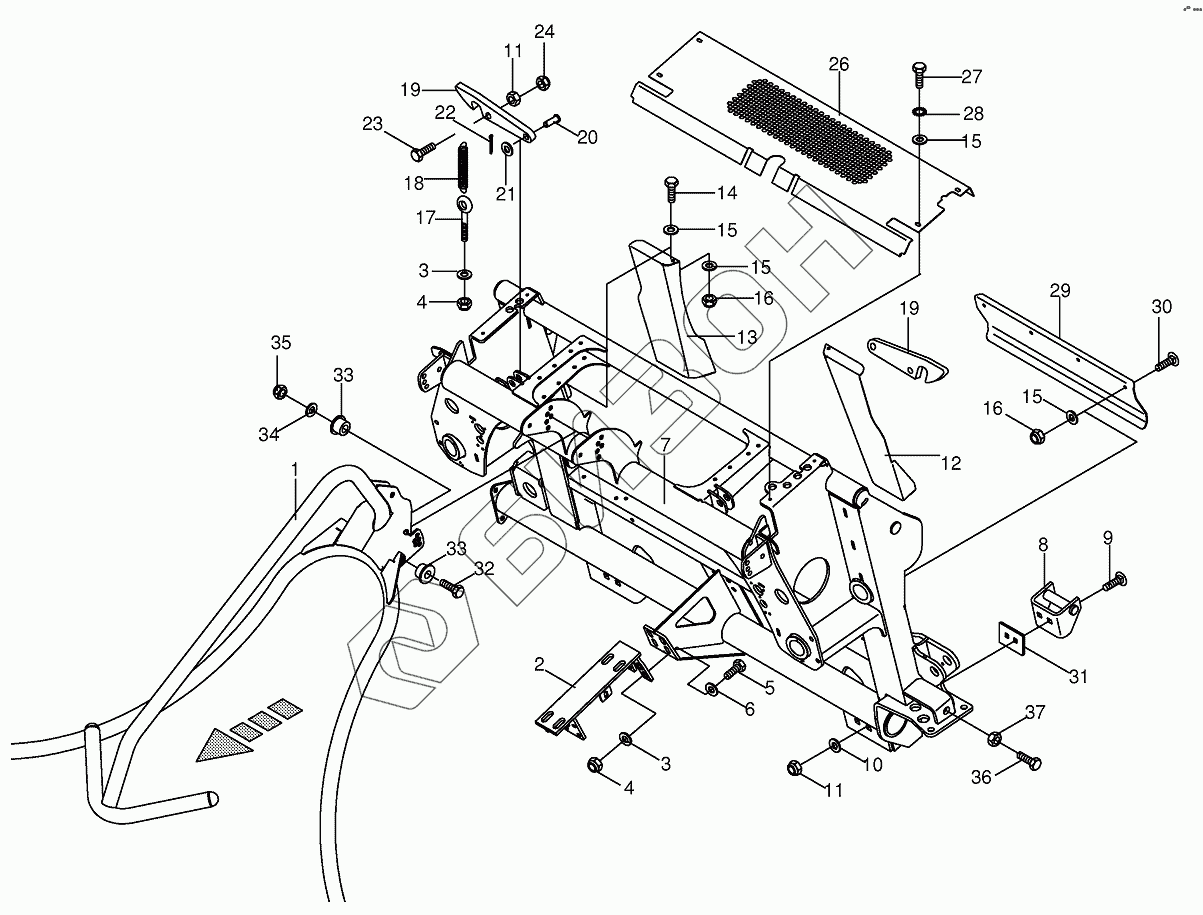

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Adapter frame
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
15
15
16
16
17
18
19
19
20
21
22
23
24
26
27
28
29
30
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003522543 | Plant divider |
Загрузка ...
|
|
| 2 | 003533012 | Support |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009087010 | Locknut |
Загрузка ...
|
|
| 5 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009103200 | Washer |
Загрузка ...
|
|
| 7 | 003524792 | Adapter frame |
Загрузка ...
|
|
| 8 | 003522902 | Pendulum frame retainer-below |
Загрузка ...
|
|
| 9 | 009047230 | Coach bolt |
Загрузка ...
|
|
| 10 | 009103620 | Washer |
Загрузка ...
|
|
| 11 | 009082200 | Hex nut |
Загрузка ...
|
|
| 12 | 003522315 | Position adapter-left |
Загрузка ...
|
|
| 13 | 003522325 | Position adapter-right |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009104130 | Washer |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 18 | 002762430 | Tension spring |
Загрузка ...
|
|
| 19 | 003522446 | Ratchet |
Загрузка ...
|
|
| 20 | 009160821 | Pin |
Загрузка ...
|
|
| 21 | 009105122 | Washer |
Загрузка ...
|
|
| 22 | 009122871 | Cotter pin |
Загрузка ...
|
|
| 23 | 009003431 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009087190 | Locknut |
Загрузка ...
|
|
| 26 | 003527472 | Cover plate |
Загрузка ...
|
|
| 27 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 003527481 | Sealing plate |
Загрузка ...
|
|
| 30 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 31 | 003527990 | Spacer plate-optional |
Загрузка ...
|
|
| 32 | 009002841 | Hex head bolt |
Загрузка ...
|
|
| 33 | 003526130 | Bushing |
Загрузка ...
|
|
| 34 | 009104140 | Washer |
Загрузка ...
|
|
| 35 | 009087580 | Locknut |
Загрузка ...
|
|
| 36 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009082250 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
