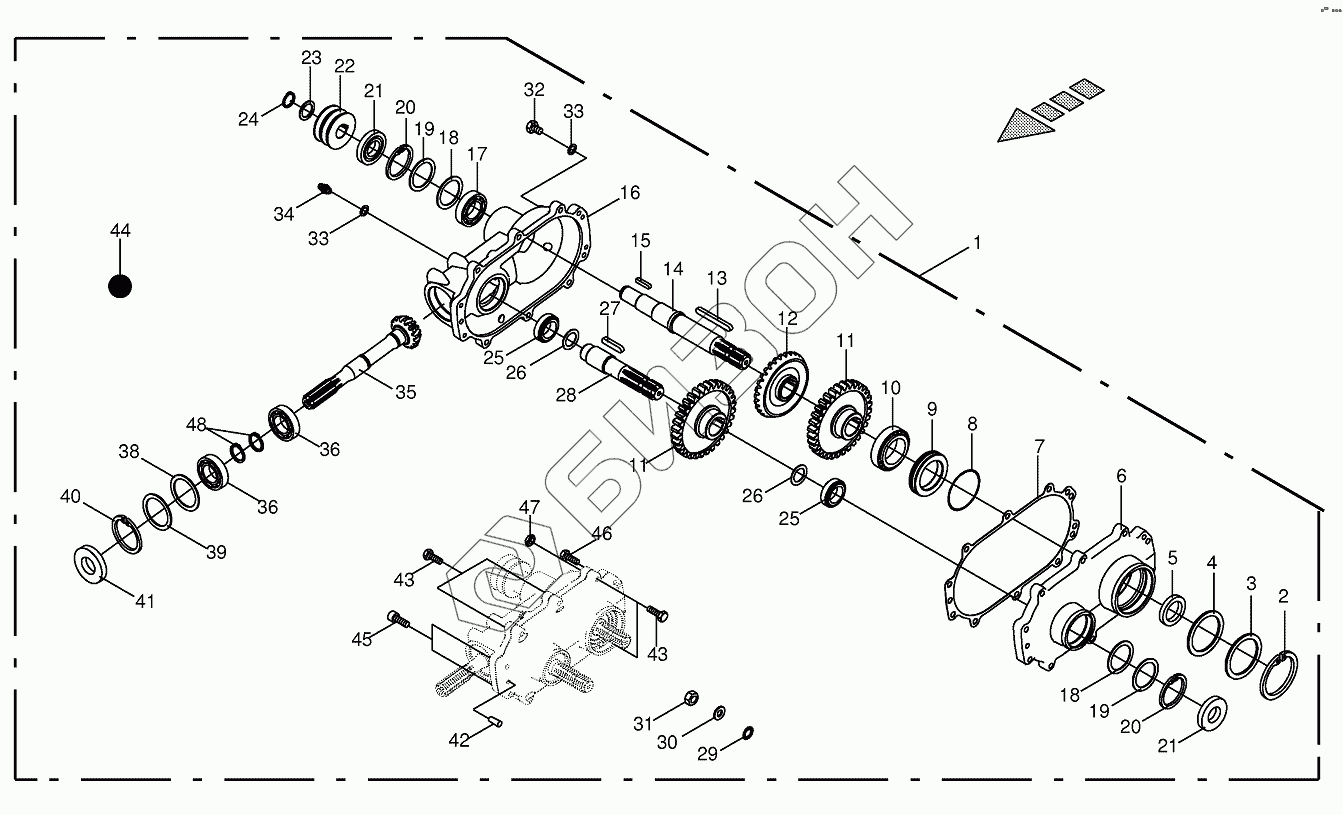

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Auxiliary gearbox
1
2
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
18
19
19
20
20
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
33
34
35
36
36
38
38
38
39
40
41
42
43
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003520905 | Auxiliary gearbox |
Загрузка ...
|
|
| 2 | 009116860 | Circlip |
Загрузка ...
|
|
| 3 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 4 | 009109940 | Shim ring |
Загрузка ...
|
|
| 4 | 009109930 | Shim ring |
Загрузка ...
|
|
| 4 | 009109920 | Shim ring |
Загрузка ...
|
|
| 5 | 900004970 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 6 | 003520912 | Cover |
Загрузка ...
|
|
| 7 | 003521010 | Gasket |
Загрузка ...
|
|
| 8 | 009375600 | O-ring |
Загрузка ...
|
|
| 9 | 003520990 | Adapter ring |
Загрузка ...
|
|
| 10 | 009321790 | Taper roller bearing |
Загрузка ...
|
|
| 11 | 003520932 | Spur gear |
Загрузка ...
|
|
| 12 | 003520941 | Bevel wheel |
Загрузка ...
|
|
| 13 | 009153610 | Fit-in key |
Загрузка ...
|
|
| 14 | 003520972 | Input shaft |
Загрузка ...
|
|
| 15 | 009150721 | Fit-in key |
Загрузка ...
|
|
| 16 | 003520923 | Housing |
Загрузка ...
|
|
| 17 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 009109140 | Shim ring |
Загрузка ...
|
|
| 18 | 009109130 | Shim ring |
Загрузка ...
|
|
| 18 | 009109120 | Shim ring |
Загрузка ...
|
|
| 19 | 009107001 | Supporting disc |
Загрузка ...
|
|
| 20 | 009116680 | Circlip |
Загрузка ...
|
|
| 21 | 009360470 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 22 | 003520983 | V-belt pulley |
Загрузка ...
|
|
| 23 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 24 | 009115040 | Circlip |
Загрузка ...
|
|
| 25 | 009321060 | Taper roller bearing |
Загрузка ...
|
|
| 26 | 009111340 | Shim ring |
Загрузка ...
|
|
| 27 | 009151640 | Fit-in key |
Загрузка ...
|
|
| 28 | 003520960 | Outlet shaft |
Загрузка ...
|
|
| 29 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009104140 | Washer |
Загрузка ...
|
|
| 31 | 009082120 | Hex nut |
Загрузка ...
|
|
| 32 | 009060101 | Screw plug |
Загрузка ...
|
|
| 33 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 34 | 009198111 | Breather |
Загрузка ...
|
|
| 35 | 003520952 | Pinion shaft |
Загрузка ...
|
|
| 36 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 38 | 009109640 | Shim ring |
Загрузка ...
|
|
| 38 | 009109620 | Shim ring |
Загрузка ...
|
|
| 38 | 009109630 | Shim ring |
Загрузка ...
|
|
| 39 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 40 | 009116730 | Circlip |
Загрузка ...
|
|
| 41 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 42 | 009157010 | Cyl. pin |
Загрузка ...
|
|
| 43 | 900006050 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 45 | 009031181 | Allen screw |
Загрузка ...
|
|
| 46 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 48 | 009115190 | Circlip |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
