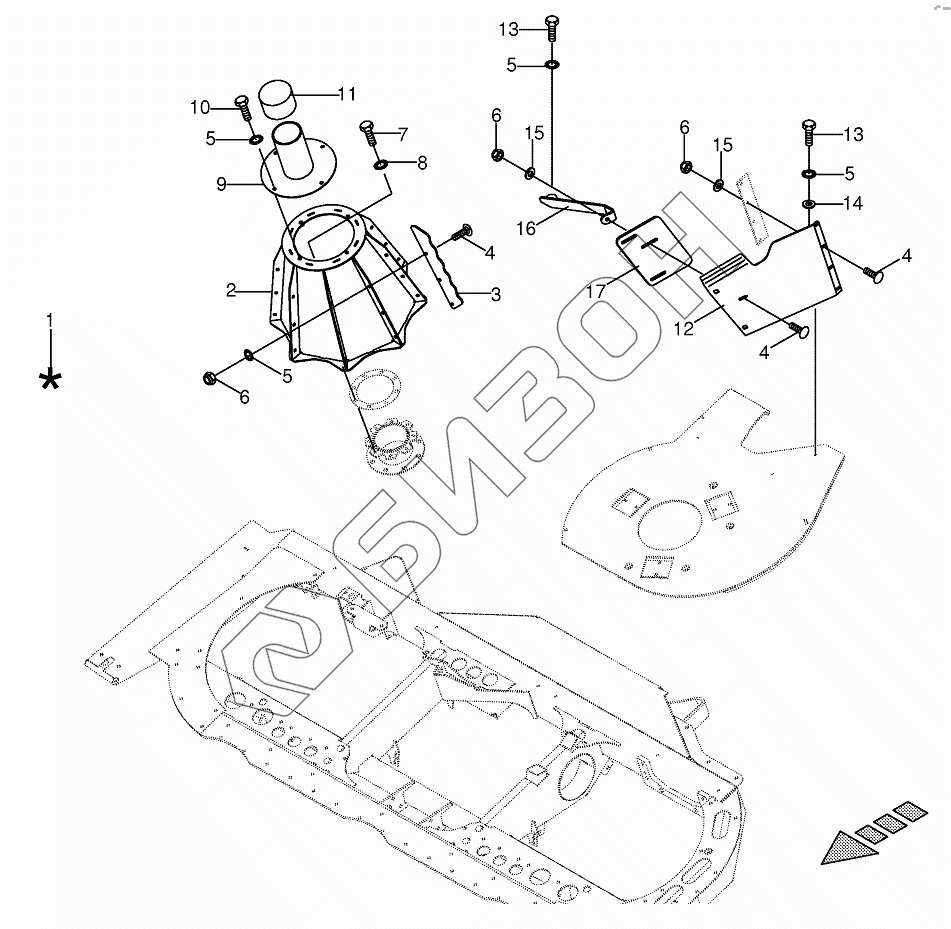

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Rotating tower
1
2
3
4
4
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0010 | not for this machine |
Загрузка ...
|
|
| 2 | 200922250 | Rotating tower-wide |
Загрузка ...
|
|
| 3 | 200924101 | Aooth rod |
Загрузка ...
|
|
| 4 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 4 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 5 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 200922261 | Sealing cap |
Загрузка ...
|
|
| 10 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009249090 | Protective cap |
Загрузка ...
|
|
| 12 | 200922271 | Guide plate-right |
Загрузка ...
|
|
| 12 | 200922281 | Guide plate-left |
Загрузка ...
|
|
| 13 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009106030 | Washer |
Загрузка ...
|
|
| 15 | 009104130 | Washer |
Загрузка ...
|
|
| 16 | 200924090 | Support-right |
Загрузка ...
|
|
| 16 | 200924080 | Support-left |
Загрузка ...
|
|
| 17 | 200932540 | Position adaptter extension-optional |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
