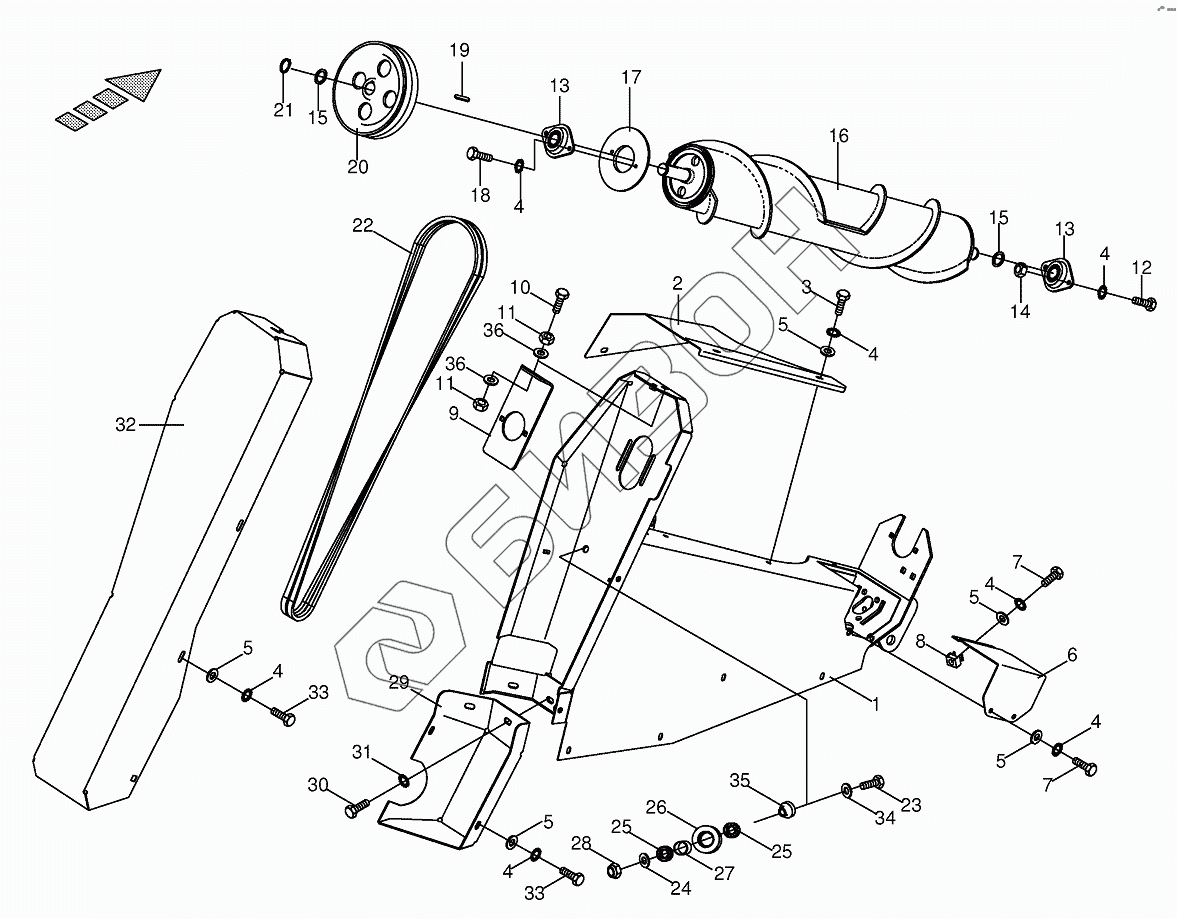

Графический каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP. Side part
1
1
2
2
3
4
4
4
4
4
4
4
5
5
5
5
5
6
7
7
8
9
10
11
11
12
13
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003521744 | Side wall-left |
Загрузка ...
|
|
| 1 | 003521754 | Side wall-right |
Загрузка ...
|
|
| 2 | 003528501 | Cover-left |
Загрузка ...
|
|
| 2 | 003528511 | Cover-right |
Загрузка ...
|
|
| 3 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009106030 | Washer |
Загрузка ...
|
|
| 6 | 003526951 | Cover |
Загрузка ...
|
|
| 7 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009095470 | Nut |
Загрузка ...
|
|
| 9 | 003521881 | Angle |
Загрузка ...
|
|
| 10 | 009002891 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009082120 | Hex nut |
Загрузка ...
|
|
| 12 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009340120 | Flange bearing |
Загрузка ...
|
|
| 14 | 009082100 | Hex nut |
Загрузка ...
|
|
| 15 | 009108431 | Shim ring |
Загрузка ...
|
|
| 15 | 009108441 | Shim ring |
Загрузка ...
|
|
| 15 | 009108451 | Shim ring |
Загрузка ...
|
|
| 16 | 003521654 | Auger |
Загрузка ...
|
|
| 17 | 003521900 | Gasket ring |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009150721 | Fit-in key |
Загрузка ...
|
|
| 20 | 003521891 | V-belt pulley |
Загрузка ...
|
|
| 21 | 009115290 | Circlip |
Загрузка ...
|
|
| 22 | 009215451 | V-belt |
Загрузка ...
|
|
| 23 | 009014580 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009105061 | Washer |
Загрузка ...
|
|
| 25 | 009301310 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 003521942 | Roller |
Загрузка ...
|
|
| 27 | 002284772 | Bushing |
Загрузка ...
|
|
| 28 | 009087010 | Locknut |
Загрузка ...
|
|
| 29 | 003521833 | Cover-right |
Загрузка ...
|
|
| 29 | 003521823 | Cover-left |
Загрузка ...
|
|
| 30 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 32 | 003521854 | Guard plate-right |
Загрузка ...
|
|
| 32 | 003521844 | Guard plate-left |
Загрузка ...
|
|
| 33 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009106090 | Washer |
Загрузка ...
|
|
| 35 | 003522000 | Distance sleeve |
Загрузка ...
|
|
| 36 | 009104140 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
