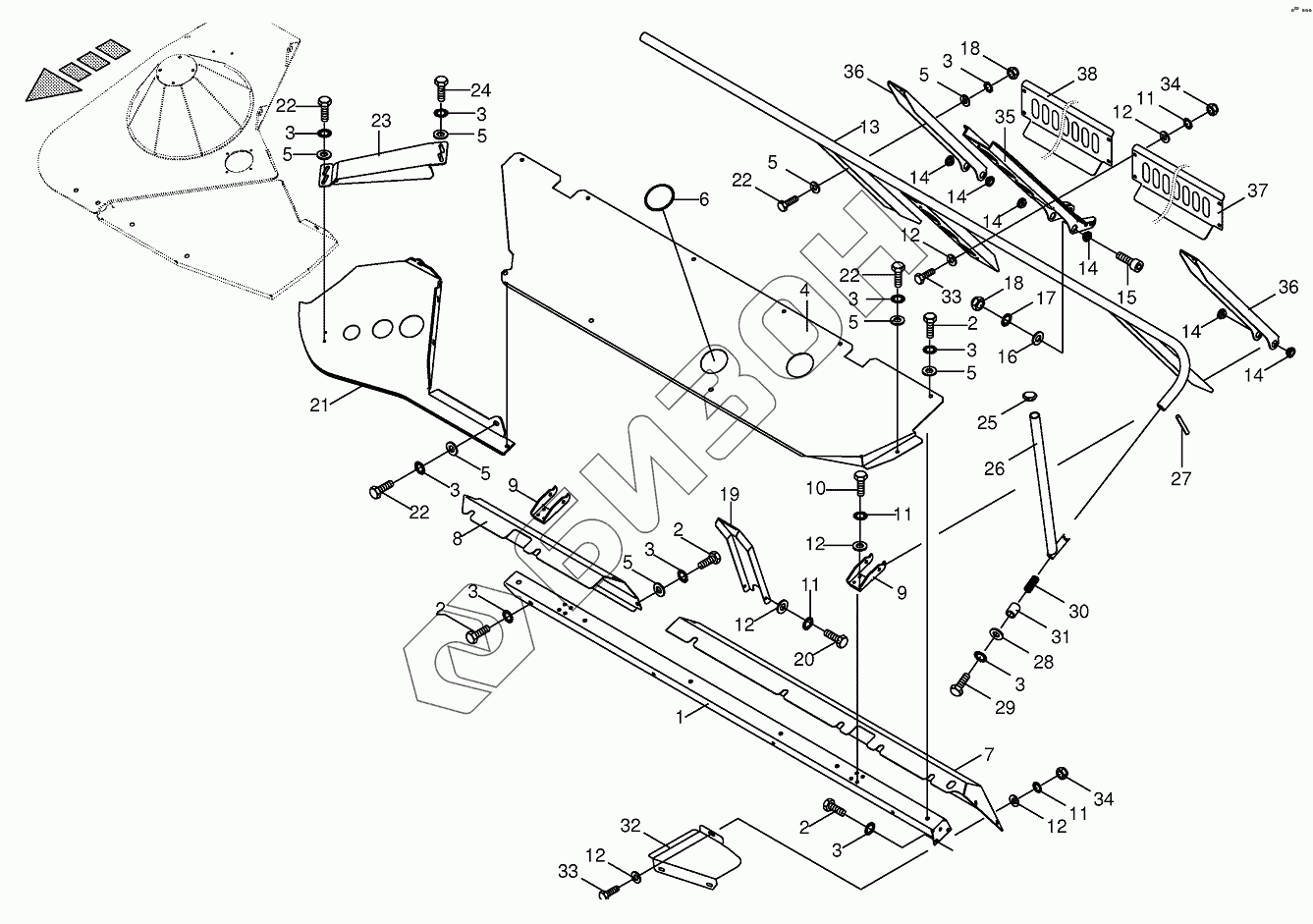

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Cover 21.0
1
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
16
17
18
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
32
32
33
33
34
34
35
36
36
37
37
37
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200909440 | Protective depot |
Загрузка ...
|
|
| 1 | 200909490 | Protective depot |
Загрузка ...
|
|
| 1 | 200916190 | Protective depot |
Загрузка ...
|
|
| 2 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200916231 | Protective cover-left |
Загрузка ...
|
|
| 4 | 200909741 | Protective cover-left |
Загрузка ...
|
|
| 4 | 200909781 | Protective cover-left |
Загрузка ...
|
|
| 4 | 200916201 | Protective cover-right |
Загрузка ...
|
|
| 4 | 200909711 | Protective cover-right |
Загрузка ...
|
|
| 4 | 200909751 | Protective cover-right |
Загрузка ...
|
|
| 5 | 009103530 | Washer |
Загрузка ...
|
|
| 6 | 009249300 | Sealing cap |
Загрузка ...
|
|
| 7 | 200909650 | Collector protection-outside left |
Загрузка ...
|
|
| 7 | 200909630 | Collector protection-outside right |
Загрузка ...
|
|
| 7 | 200909720 | Collector protection-outside right |
Загрузка ...
|
|
| 7 | 200916170 | Collector protection-outside right |
Загрузка ...
|
|
| 7 | 200909760 | Collector protection-outside left |
Загрузка ...
|
|
| 7 | 200916220 | Collector protection-outside left |
Загрузка ...
|
|
| 8 | 200909770 | Collector protection-inside left |
Загрузка ...
|
|
| 8 | 200909700 | Collector protection-inside left |
Загрузка ...
|
|
| 8 | 200909730 | Collector protection-inside right |
Загрузка ...
|
|
| 8 | 200909690 | Collector protection-inside right |
Загрузка ...
|
|
| 9 | 200921210 | Tube bow link |
Загрузка ...
|
|
| 10 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009106030 | Washer |
Загрузка ...
|
|
| 13 | 200909201 | Tube bow-right |
Загрузка ...
|
|
| 13 | 200909241 | Tube bow-right |
Загрузка ...
|
|
| 13 | 200916151 | Tube bow-right |
Загрузка ...
|
|
| 13 | 200909221 | Tube bow-left |
Загрузка ...
|
|
| 13 | 200909261 | Tube bow-left |
Загрузка ...
|
|
| 13 | 200916161 | Tube bow-left |
Загрузка ...
|
|
| 14 | 003521911 | Bearing ring |
Загрузка ...
|
|
| 15 | 009031061 | Allen screw |
Загрузка ...
|
|
| 16 | 009104140 | Washer |
Загрузка ...
|
|
| 17 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009087580 | Locknut |
Загрузка ...
|
|
| 19 | 200908960 | Cover |
Загрузка ...
|
|
| 20 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200908071 | Scraper plate-left |
Загрузка ...
|
|
| 21 | 200908061 | Scraper plate-right |
Загрузка ...
|
|
| 22 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 23 | 200908970 | Strut |
Загрузка ...
|
|
| 24 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009250050 | Sealing plug |
Загрузка ...
|
|
| 26 | 200921300 | Reflector retainer |
Загрузка ...
|
|
| 27 | 009126752 | Roll pin |
Загрузка ...
|
|
| 28 | 900001210 | Washer |
Загрузка ...
|
|
| 29 | 009002871 | Hex head bolt |
Загрузка ...
|
|
| 30 | 004613810 | Pressure spring |
Загрузка ...
|
|
| 31 | 200921270 | Bushing |
Загрузка ...
|
|
| 32 | 200921330 | Inflow sheet-left |
Загрузка ...
|
|
| 32 | 200921260 | Inflow sheet-right |
Загрузка ...
|
|
| 33 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009087060 | Locknut |
Загрузка ...
|
|
| 35 | 200909180 | Support-middle |
Загрузка ...
|
|
| 36 | 200909140 | Support-outside |
Загрузка ...
|
|
| 37 | 200921340 | Cob catch-plate |
Загрузка ...
|
|
| 37 | 200921310 | Cob catch-plate-outside |
Загрузка ...
|
|
| 38 | 200921340 | Cob catch-plate |
Загрузка ...
|
|
| 38 | 200921350 | Cob catch-plate-inside |
Загрузка ...
|
