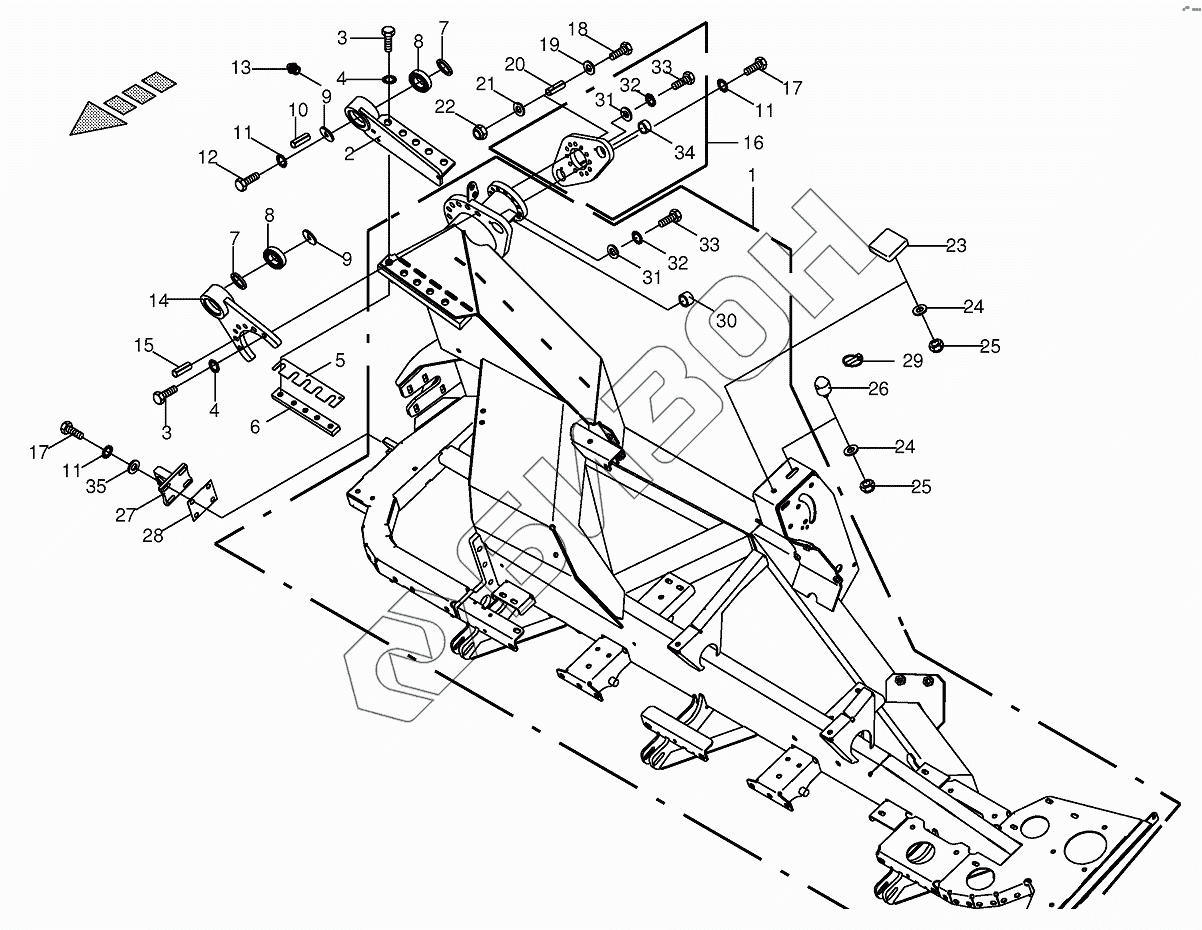

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Frame lateral
1
1
1
1
1
1
1
1
1
1
1
2
2
2
3
3
3
3
4
4
5
6
7
7
8
8
9
9
10
11
11
11
12
13
14
15
15
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
31
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200904372 | Frame-left |
Загрузка ...
|
|
| 1 | 200914641 | Frame-left |
Загрузка ...
|
|
| 1 | 200904572 | Frame-right |
Загрузка ...
|
|
| 1 | 200904312 | Frame-right |
Загрузка ...
|
|
| 1 | 200904612 | Frame-left |
Загрузка ...
|
|
| 1 | 200914621 | Frame-right |
Загрузка ...
|
|
| 2 | 200907881 | Bracket-left |
Загрузка ...
|
|
| 2 | 200907861 | Bracket-right |
Загрузка ...
|
|
| 3 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009014820 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 200910360 | Spacer plate |
Загрузка ...
|
|
| 6 | 200921380 | Pressure plate |
Загрузка ...
|
|
| 7 | 200909460 | Ring |
Загрузка ...
|
|
| 8 | 009347720 | Radial bearing |
Загрузка ...
|
|
| 9 | 200909470 | Washer |
Загрузка ...
|
|
| 10 | 009125792 | Roll pin |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009191050 | Grease niple |
Загрузка ...
|
|
| 14 | 200907910 | Flange bearing-back |
Загрузка ...
|
|
| 15 | 009125260 | Roll pin |
Загрузка ...
|
|
| 15 | 009125300 | Roll pin |
Загрузка ...
|
|
| 16 | 200910002 | Screw-on plate |
Загрузка ...
|
|
| 17 | 009002260 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009103511 | Washer |
Загрузка ...
|
|
| 20 | 009127422 | Roll pin |
Загрузка ...
|
|
| 21 | 009104111 | Washer |
Загрузка ...
|
|
| 22 | 009087041 | Locknut |
Загрузка ...
|
|
| 23 | 009242180 | Rubber pad |
Загрузка ...
|
|
| 24 | 009106090 | Washer |
Загрузка ...
|
|
| 25 | 009087010 | Locknut |
Загрузка ...
|
|
| 26 | 200907960 | Spigot-left |
Загрузка ...
|
|
| 27 | 200910021 | Locking mechanism |
Загрузка ...
|
|
| 28 | 200910970 | Spacer plate |
Загрузка ...
|
|
| 29 | 009170122 | Linch pin |
Загрузка ...
|
|
| 30 | 009349300 | Bearing bush |
Загрузка ...
|
|
| 31 | 009104130 | Washer |
Загрузка ...
|
|
| 32 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009349450 | Bearing bush |
Загрузка ...
|
|
| 35 | 900001210 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
