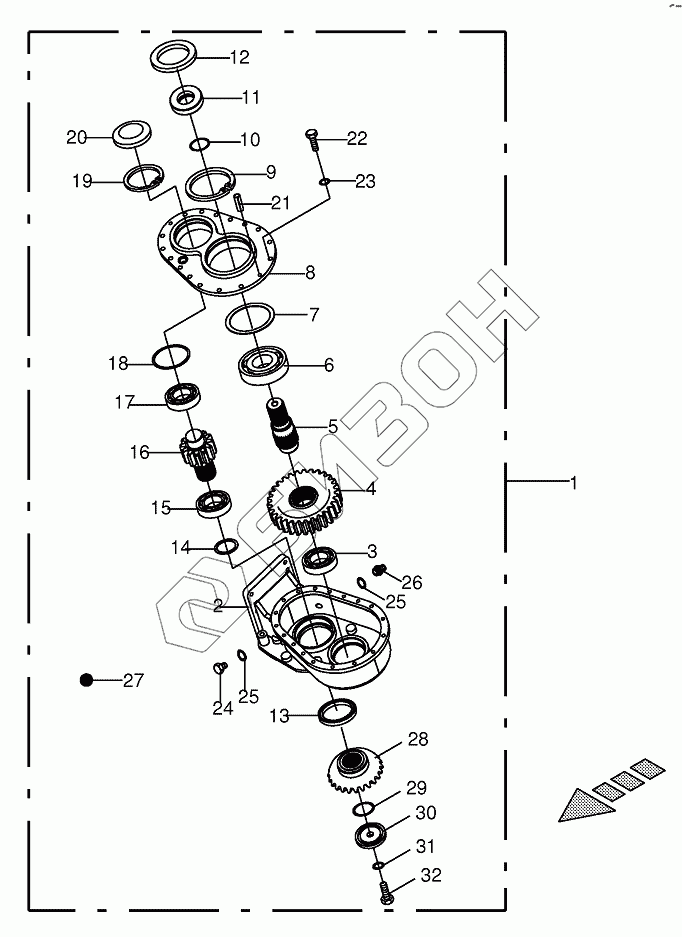

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Gearbox housing
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200903090 | Collector gear-cpl. |
Загрузка ...
|
|
| 2 | 200902521 | Gearbox housing |
Загрузка ...
|
|
| 3 | 009321090 | Taper roller bearing |
Загрузка ...
|
|
| 4 | 003530381 | Spur gear |
Загрузка ...
|
|
| 5 | 003530491 | Shaft |
Загрузка ...
|
|
| 6 | 009303470 | Grooved ball bearing |
Загрузка ...
|
|
| 7 | 009110290 | Shim ring |
Загрузка ...
|
|
| 8 | 200902400 | Cover |
Загрузка ...
|
|
| 9 | 009116940 | Circlip |
Загрузка ...
|
|
| 10 | 009375110 | O-ring |
Загрузка ...
|
|
| 11 | 003530530 | Shaft seal |
Загрузка ...
|
|
| 12 | 009360320 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 13 | 009364472 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 14 | 009109040 | Shim ring |
Загрузка ...
|
|
| 15 | 009321660 | Taper roller bearing |
Загрузка ...
|
|
| 16 | 003530391 | Spur pinion shaft |
Загрузка ...
|
|
| 17 | 009305690 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 009111680 | Shim ring |
Загрузка ...
|
|
| 19 | 009116860 | Circlip |
Загрузка ...
|
|
| 20 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 21 | 009125460 | Roll pin |
Загрузка ...
|
|
| 22 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009377120 | Gasket ring |
Загрузка ...
|
|
| 24 | 009060101 | Screw plug |
Загрузка ...
|
|
| 25 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 26 | 009198111 | Breather |
Загрузка ...
|
|
| 27 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 28 | 003530421 | Bevel wheel |
Загрузка ...
|
|
| 29 | 009376160 | O-ring |
Загрузка ...
|
|
| 30 | 200903420 | Sealing cap |
Загрузка ...
|
|
| 31 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 32 | 009003351 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
