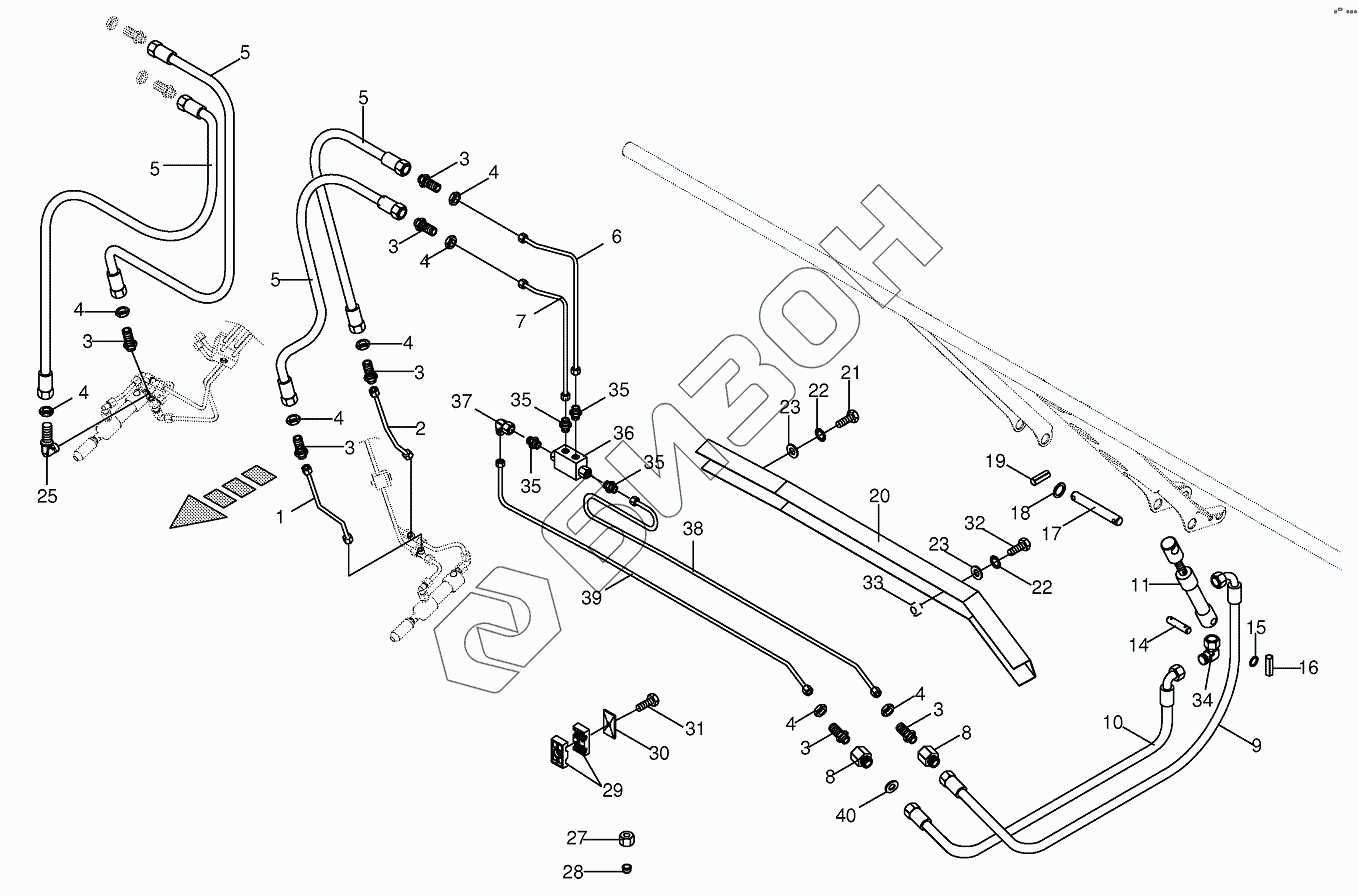

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Hydraulics - tube bow
1
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
7
7
7
8
8
9
10
11
14
15
16
17
18
19
20
20
20
21
22
22
23
23
25
27
28
29
30
31
32
33
34
35
35
35
35
36
37
38
38
38
38
39
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009199560 | 009199560 | Sealing set |
Загрузка ...
|
|
| 1 | 200910572 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 2 | 200910582 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 3 | 009199630 | Straight 2-way connector |
Загрузка ...
|
|
| 4 | 009085060 | Hex nut-low form |
Загрузка ...
|
|
| 5 | 270006560 | High pressure hose line |
Загрузка ...
|
|
| 6 | 200910831 | Hydraulic line-incl. nozzle disc cap, cutting ring-left |
Загрузка ...
|
|
| 6 | 200910801 | Hydraulic line-incl. nozzle disc cap, cutting ring-right |
Загрузка ...
|
|
| 7 | 200910841 | Hydraulic line-incl. nozzle disc cap, cutting ring-left |
Загрузка ...
|
|
| 7 | 200910791 | Hydraulic line-incl. nozzle disc cap, cutting ring-right |
Загрузка ...
|
|
| 8 | 009193370 | Reducer fitting |
Загрузка ...
|
|
| 9 | 009209770 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009200720 | High pressure hose line |
Загрузка ...
|
|
| 11 | 270003850 | Hydraulic cylinder |
Загрузка ...
|
|
| 14 | 002226443 | Pin |
Загрузка ...
|
|
| 15 | 009105102 | Washer |
Загрузка ...
|
|
| 16 | 009125861 | Roll pin |
Загрузка ...
|
|
| 17 | 200909300 | Pin |
Загрузка ...
|
|
| 18 | 009105122 | Washer |
Загрузка ...
|
|
| 19 | 009126732 | Roll pin |
Загрузка ...
|
|
| 20 | 200910050 | Protective box |
Загрузка ...
|
|
| 20 | 200910060 | Protective box |
Загрузка ...
|
|
| 21 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009106030 | Washer |
Загрузка ...
|
|
| 25 | 009199660 | Connector |
Загрузка ...
|
|
| 27 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 28 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 29 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 30 | 009251340 | Cover plate |
Загрузка ...
|
|
| 31 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 33 | 002732891 | Bushing |
Загрузка ...
|
|
| 34 | 009212250 | Angle lug |
Загрузка ...
|
|
| 35 | 009199640 | Male connector |
Загрузка ...
|
|
| 36 | 009208900 | Double lock-up valve unit |
Загрузка ...
|
|
| 37 | 009199650 | Angle lug |
Загрузка ...
|
|
| 38 | 200922610 | Hydraulic line-incl. nozzle disc cap, cutting ring-left |
Загрузка ...
|
|
| 38 | 200922590 | Hydraulic line-incl. nozzle disc cap, cutting ring-left |
Загрузка ...
|
|
| 38 | 200922570 | Hydraulic line-incl. nozzle disc cap, cutting ring-right |
Загрузка ...
|
|
| 38 | 200922560 | Hydraulic line-incl. nozzle disc cap, cutting ring-right |
Загрузка ...
|
|
| 39 | 200922620 | Hydraulic line-incl. nozzle disc cap, cutting ring-left |
Загрузка ...
|
|
| 39 | 200922600 | Hydraulic line-incl. nozzle disc cap, cutting ring-left |
Загрузка ...
|
|
| 39 | 200922580 | Hydraulic line-incl. nozzle disc cap, cutting ring-right |
Загрузка ...
|
|
| 39 | 200922550 | Hydraulic line-incl. nozzle disc cap, cutting ring-right |
Загрузка ...
|
|
| 40 | 003446925 | Throttling disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
