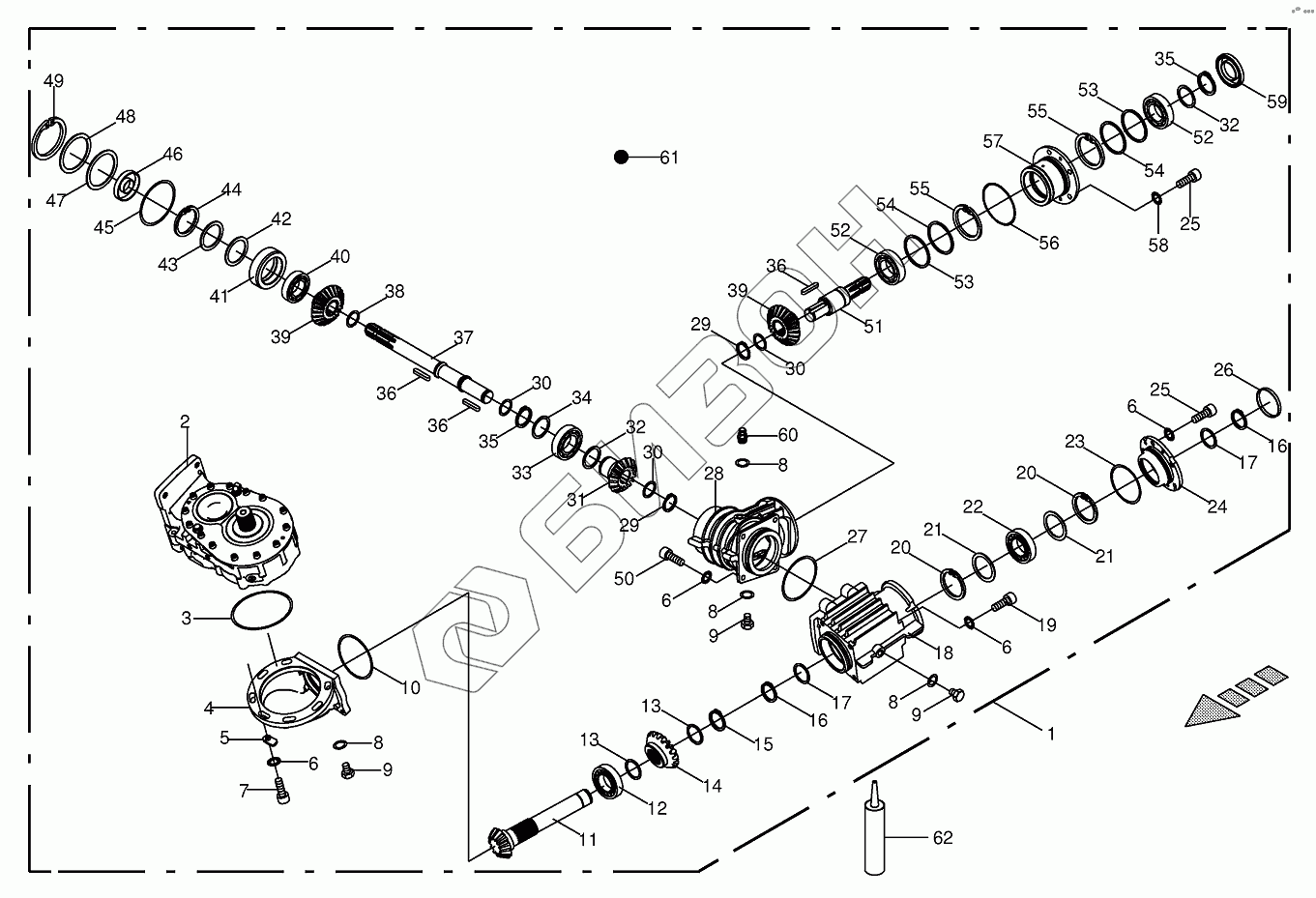

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Gearbox Carter 820001 -
1
1
1
2
3
4
5
6
6
6
6
7
8
8
8
8
9
9
9
10
11
12
13
13
14
15
16
16
17
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
29
30
30
30
31
32
32
33
34
35
35
36
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
53
53
53
53
53
53
54
54
55
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200917030 | Gearbox-left |
Загрузка ...
|
|
| 1 | 200917020 | Gearbox-right |
Загрузка ...
|
|
| 2 | 200916950 | Collector gear |
Загрузка ...
|
|
| 3 | 009375900 | O-ring |
Загрузка ...
|
|
| 4 | 200917040 | Flange |
Загрузка ...
|
|
| 5 | 200903440 | Cover plate |
Загрузка ...
|
|
| 6 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 7 | 900004730 | Allen screw |
Загрузка ...
|
|
| 8 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 9 | 009060101 | Screw plug |
Загрузка ...
|
|
| 10 | 009375770 | O-ring |
Загрузка ...
|
|
| 11 | 003530411 | Pinion shaft |
Загрузка ...
|
|
| 12 | 009327370 | Roller bearing |
Загрузка ...
|
|
| 13 | 009108990 | Shim ring |
Загрузка ...
|
|
| 14 | 003530441 | Bevel wheel |
Загрузка ...
|
|
| 15 | 009115491 | Circlip |
Загрузка ...
|
|
| 16 | 009115450 | Circlip |
Загрузка ...
|
|
| 17 | 009108910 | Shim ring |
Загрузка ...
|
|
| 18 | 200916930 | Intermediate housing |
Загрузка ...
|
|
| 19 | 900000960 | Allen screw |
Загрузка ...
|
|
| 20 | 009116730 | Circlip |
Загрузка ...
|
|
| 21 | 009109650 | Shim ring |
Загрузка ...
|
|
| 22 | 009301380 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 009375810 | O-ring |
Загрузка ...
|
|
| 24 | 200916940 | Cover |
Загрузка ...
|
|
| 25 | 009031412 | Allen screw |
Загрузка ...
|
|
| 26 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 27 | 009375880 | O-ring |
Загрузка ...
|
|
| 28 | 200916901 | Housing |
Загрузка ...
|
|
| 29 | 009115410 | Circlip |
Загрузка ...
|
|
| 30 | 009111340 | Shim ring |
Загрузка ...
|
|
| 31 | 003530431 | Bevel pinion |
Загрузка ...
|
|
| 32 | 009109040 | Shim ring |
Загрузка ...
|
|
| 33 | 009302640 | Grooved ball bearing |
Загрузка ...
|
|
| 34 | 009107353 | Supporting disc |
Загрузка ...
|
|
| 35 | 009115530 | Circlip |
Загрузка ...
|
|
| 36 | 009151241 | Fit-in key |
Загрузка ...
|
|
| 37 | 003530501 | Intermediate shaft |
Загрузка ...
|
|
| 38 | 009111361 | Shim ring |
Загрузка ...
|
|
| 39 | 001452132 | Bevel wheel |
Загрузка ...
|
|
| 40 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 41 | 200902881 | Bearing bush |
Загрузка ...
|
|
| 42 | 009108760 | Shim ring |
Загрузка ...
|
|
| 43 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 44 | 009116730 | Circlip |
Загрузка ...
|
|
| 45 | 009375770 | O-ring |
Загрузка ...
|
|
| 46 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 47 | 009108350 | Shim ring |
Загрузка ...
|
|
| 48 | 009107070 | Supporting disc |
Загрузка ...
|
|
| 49 | 009116040 | Circlip |
Загрузка ...
|
|
| 50 | 009031391 | Allen screw |
Загрузка ...
|
|
| 51 | 003530510 | Input shaft |
Загрузка ...
|
|
| 52 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 53 | 009109440 | Shim ring |
Загрузка ...
|
|
| 53 | 009109450 | Shim ring |
Загрузка ...
|
|
| 53 | 009109460 | Shim ring |
Загрузка ...
|
|
| 53 | 009109470 | Shim ring |
Загрузка ...
|
|
| 54 | 009109430 | Shim ring |
Загрузка ...
|
|
| 55 | 009116800 | Circlip |
Загрузка ...
|
|
| 56 | 009375810 | O-ring |
Загрузка ...
|
|
| 57 | 200916910 | Cover |
Загрузка ...
|
|
| 58 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 59 | 009360780 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 60 | 009198111 | Breather |
Загрузка ...
|
|
| 61 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 62 | 009385521 | Universal-sealant-silicone- free |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
