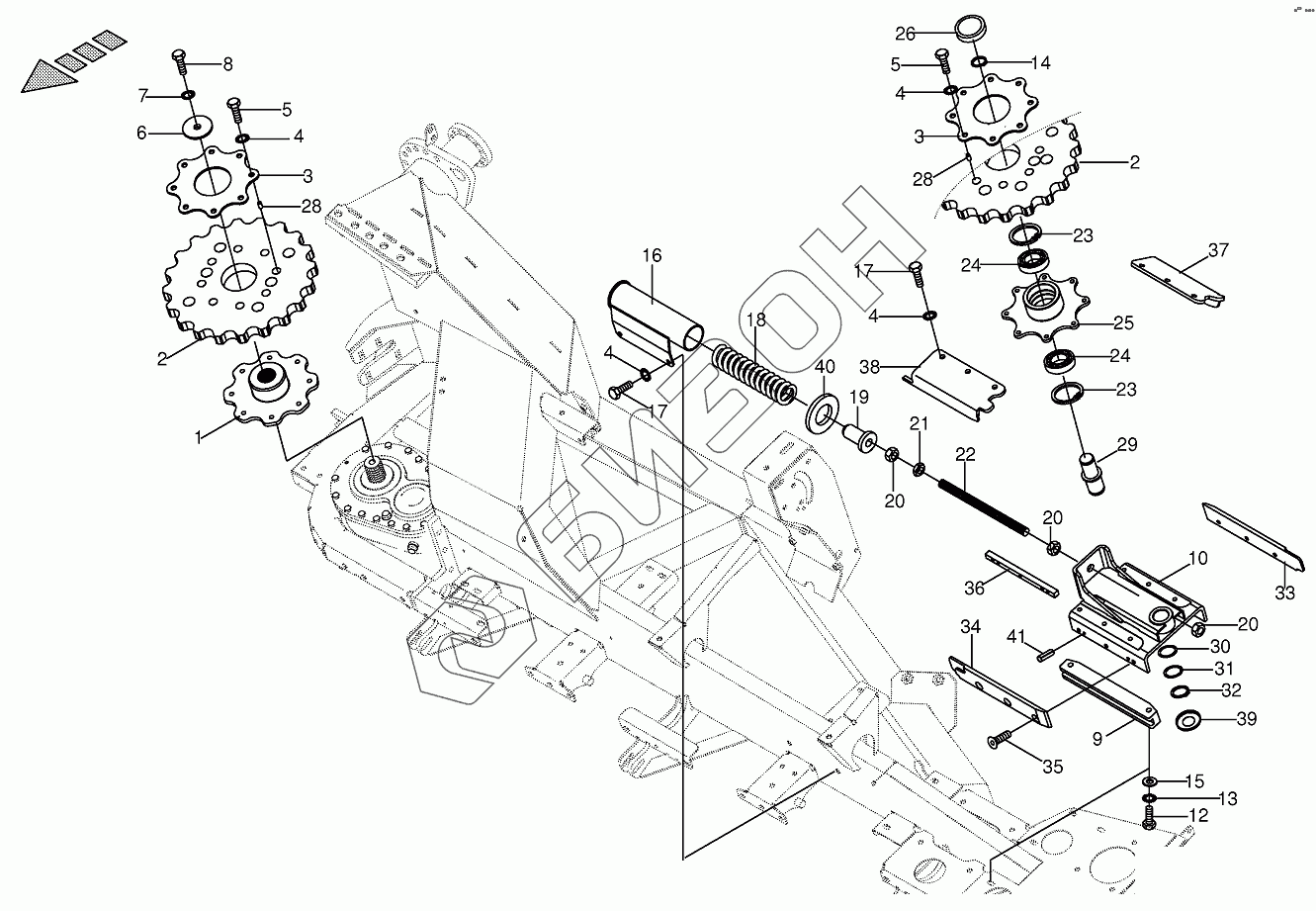

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Guide wheel 820001 -
1
2
2
3
3
4
4
4
4
5
5
6
7
8
9
10
12
13
14
15
16
17
17
18
19
20
20
20
21
22
23
23
24
24
25
26
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200911021 | Hub |
Загрузка ...
|
|
| 2 | 200909604 | Collector wheel Z=10 |
Загрузка ...
|
|
| 3 | 200908680 | Screw-on plate |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002216320 | Washer |
Загрузка ...
|
|
| 7 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 9 | 200930521 | Guide rail |
Загрузка ...
|
|
| 10 | 200915523 | Sliding console |
Загрузка ...
|
|
| 12 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009115410 | Circlip |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 200906451 | Barrel |
Загрузка ...
|
|
| 17 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002601201 | Pressure spring |
Загрузка ...
|
|
| 19 | 200908051 | Collar bush |
Загрузка ...
|
|
| 20 | 009082250 | Hex nut |
Загрузка ...
|
|
| 21 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 200907980 | Threaded rod |
Загрузка ...
|
|
| 23 | 009116680 | Circlip |
Загрузка ...
|
|
| 24 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 25 | 200908742 | Hub |
Загрузка ...
|
|
| 26 | 009252031 | Sealing cap |
Загрузка ...
|
|
| 28 | 200915330 | Bushing |
Загрузка ...
|
|
| 29 | 200915641 | Bearing bolt guide wheel 50x124A3G |
Загрузка ...
|
|
| 30 | 009108900 | Shim ring |
Загрузка ...
|
|
| 31 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 32 | 009115180 | Circlip |
Загрузка ...
|
|
| 33 | 200952241 | Guide bracket rail outside FR/ RL |
Загрузка ...
|
|
| 34 | 200952251 | Guide bracket rail outside RR/ FL |
Загрузка ...
|
|
| 35 | 900013900 | Countersunkscrew |
Загрузка ...
|
|
| 36 | 200915632 | Guidance for console |
Загрузка ...
|
|
| 37 | 200915384 | Position adapter angle-back left/front right |
Загрузка ...
|
|
| 38 | 200915374 | Position adapter angle-front left/back right |
Загрузка ...
|
|
| 39 | 200938590 | Seal cap |
Загрузка ...
|
|
| 40 | 002004502 | Washer |
Загрузка ...
|
|
| 41 | 009125320 | Rоll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
