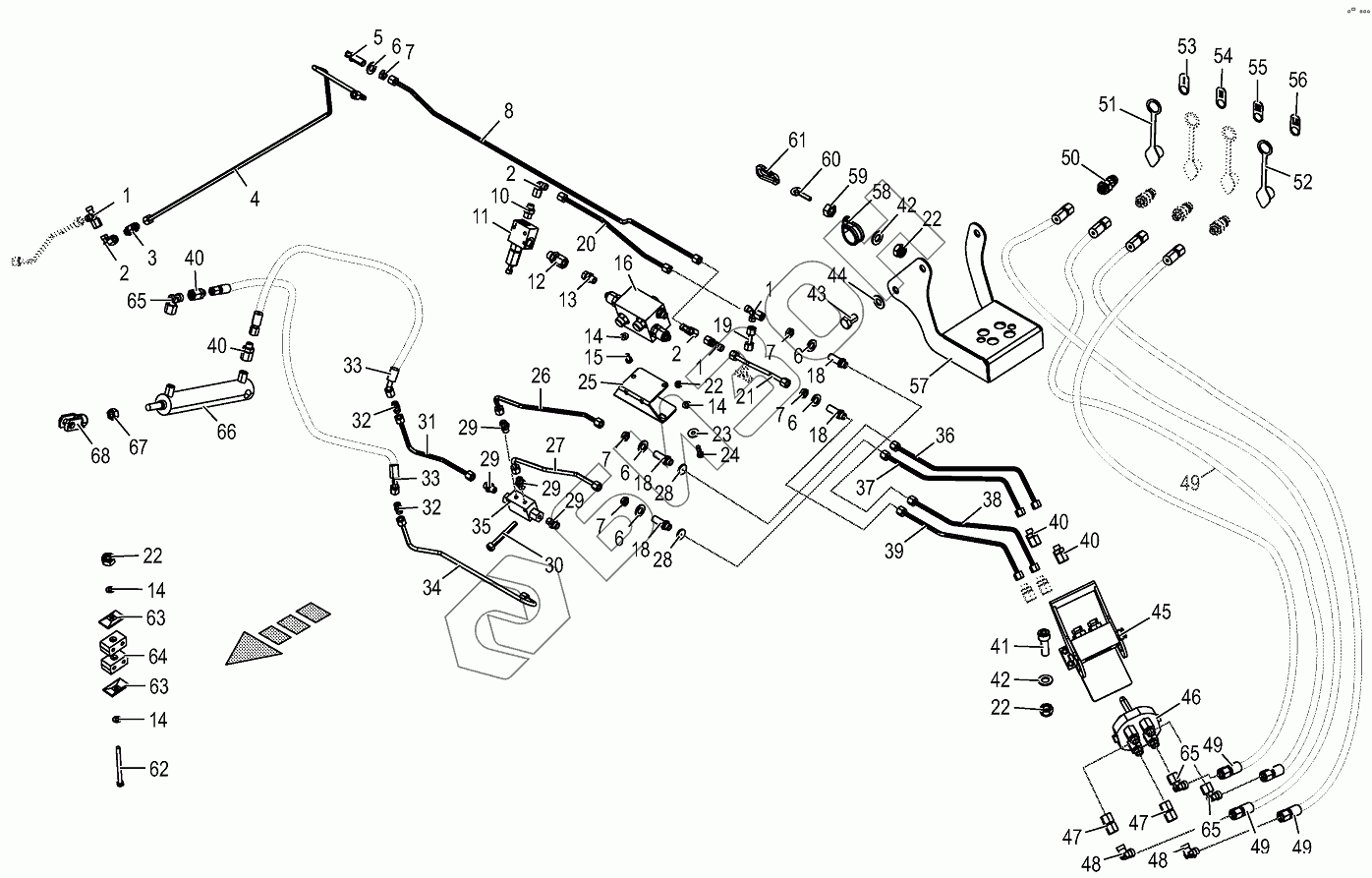

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Hydraulics - control bloc 871000 -
1
1
1
2
2
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
10
11
12
13
14
14
14
14
15
16
18
18
18
18
19
20
21
22
22
22
22
23
24
25
26
27
28
28
29
29
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
40
40
40
41
42
42
43
44
45
46
47
47
48
48
49
49
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
65
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009199670 | Adjustable L connection |
Загрузка ...
|
|
| 2 | 009199650 | Angle lug |
Загрузка ...
|
|
| 3 | 900023300 | Non-return valve 1 bar row L 8 |
Загрузка ...
|
|
| 4 | 200966190 | Hyd.-Leitung 8x1,5x1176 4 |
Загрузка ...
|
|
| 5 | 009199660 | Connector |
Загрузка ...
|
|
| 6 | 009105102 | Washer |
Загрузка ...
|
|
| 7 | 009085060 | Hex nut-low form |
Загрузка ...
|
|
| 8 | 200966150 | Hyd.-Leitung 8x1,5x1067 4 |
Загрузка ...
|
|
| 10 | 900014700 | Male connector |
Загрузка ...
|
|
| 11 | 270117300 | Sequence valve |
Загрузка ...
|
|
| 12 | 009196750 | Male connector |
Загрузка ...
|
|
| 13 | 900012680 | Male connector |
Загрузка ...
|
|
| 14 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 16 | 270103330 | Hyd. block folding in/folding out |
Загрузка ...
|
|
| 18 | 009199630 | Straight 2-way connector |
Загрузка ...
|
|
| 19 | 200950750 | Hydr. Ligne 8x1,5x50 0 Arc |
Загрузка ...
|
|
| 20 | 200950760 | Hydr. Ligne 8x1,5x428 3 Arc |
Загрузка ...
|
|
| 21 | 200950770 | Hydr. Ligne 8x1,5x214 2 Arc |
Загрузка ...
|
|
| 22 | 009087060 | Locknut |
Загрузка ...
|
|
| 23 | 009106030 | Washer |
Загрузка ...
|
|
| 24 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 25 | 200950640 | Support |
Загрузка ...
|
|
| 26 | 200950710 | Hydr. Ligne 8x1,5x344 3 Arc |
Загрузка ...
|
|
| 27 | 200950700 | Hydr. Ligne 8x1,5x300 3 Arc |
Загрузка ...
|
|
| 28 | 003600870 | Throttling disc |
Загрузка ...
|
|
| 29 | 009199640 | Male connector |
Загрузка ...
|
|
| 30 | 009030301 | Allen screw |
Загрузка ...
|
|
| 31 | 200950720 | Hydr. Ligne 8x1,5x286 2 Arc |
Загрузка ...
|
|
| 32 | 009193020 | Connector |
Загрузка ...
|
|
| 33 | 270024510 | High pressure hose line |
Загрузка ...
|
|
| 34 | 200950730 | Hydr. Ligne 8x1,5x519 4 Arc |
Загрузка ...
|
|
| 35 | 009208900 | Double lock-up valve unit |
Загрузка ...
|
|
| 36 | 200959570 | Hyd. line 8x1.5x418 2 bows |
Загрузка ...
|
|
| 37 | 200959580 | Hyd. line 8x1.5x401 2 bows |
Загрузка ...
|
|
| 38 | 200959550 | Hyd. line 8x1.5x380 2 bows |
Загрузка ...
|
|
| 39 | 200959560 | Hyd. line 8x1.5x360 2 bows |
Загрузка ...
|
|
| 40 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 41 | 009030771 | Allen screw |
Загрузка ...
|
|
| 42 | 009104130 | Washer |
Загрузка ...
|
|
| 43 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 45 | 009193300 | Multi-clutch-fixed half |
Загрузка ...
|
|
| 46 | 009193310 | Multi-clutch-loose half |
Загрузка ...
|
|
| 47 | 002307430 | Double nipple |
Загрузка ...
|
|
| 48 | 009210661 | Elbow union |
Загрузка ...
|
|
| 49 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 50 | 009193220 | Connector plug |
Загрузка ...
|
|
| 51 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 52 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 53 | 003601620 | Plate-1 |
Загрузка ...
|
|
| 54 | 003601630 | Plate-2 |
Загрузка ...
|
|
| 55 | 003601640 | Plate-3 |
Загрузка ...
|
|
| 56 | 003601670 | Plate-4 |
Загрузка ...
|
|
| 57 | 200939101 | Support |
Загрузка ...
|
|
| 58 | 009240510 | Tube clip w. rubber |
Загрузка ...
|
|
| 59 | 009082100 | Hex nut |
Загрузка ...
|
|
| 60 | 002804002 | Eyebolt |
Загрузка ...
|
|
| 61 | 009178021 | Spring hook |
Загрузка ...
|
|
| 62 | 009002231 | Hex head bolt |
Загрузка ...
|
|
| 63 | 009251340 | Cover plate |
Загрузка ...
|
|
| 64 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 65 | 009210671 | Angle lug |
Загрузка ...
|
|
| 66 | 270003840 | Hydraulic cylinder |
Загрузка ...
|
|
| 67 | 009082180 | Hex nut |
Загрузка ...
|
|
| 68 | 009271151 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 69 | 270010060 | High pressure hose line |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
