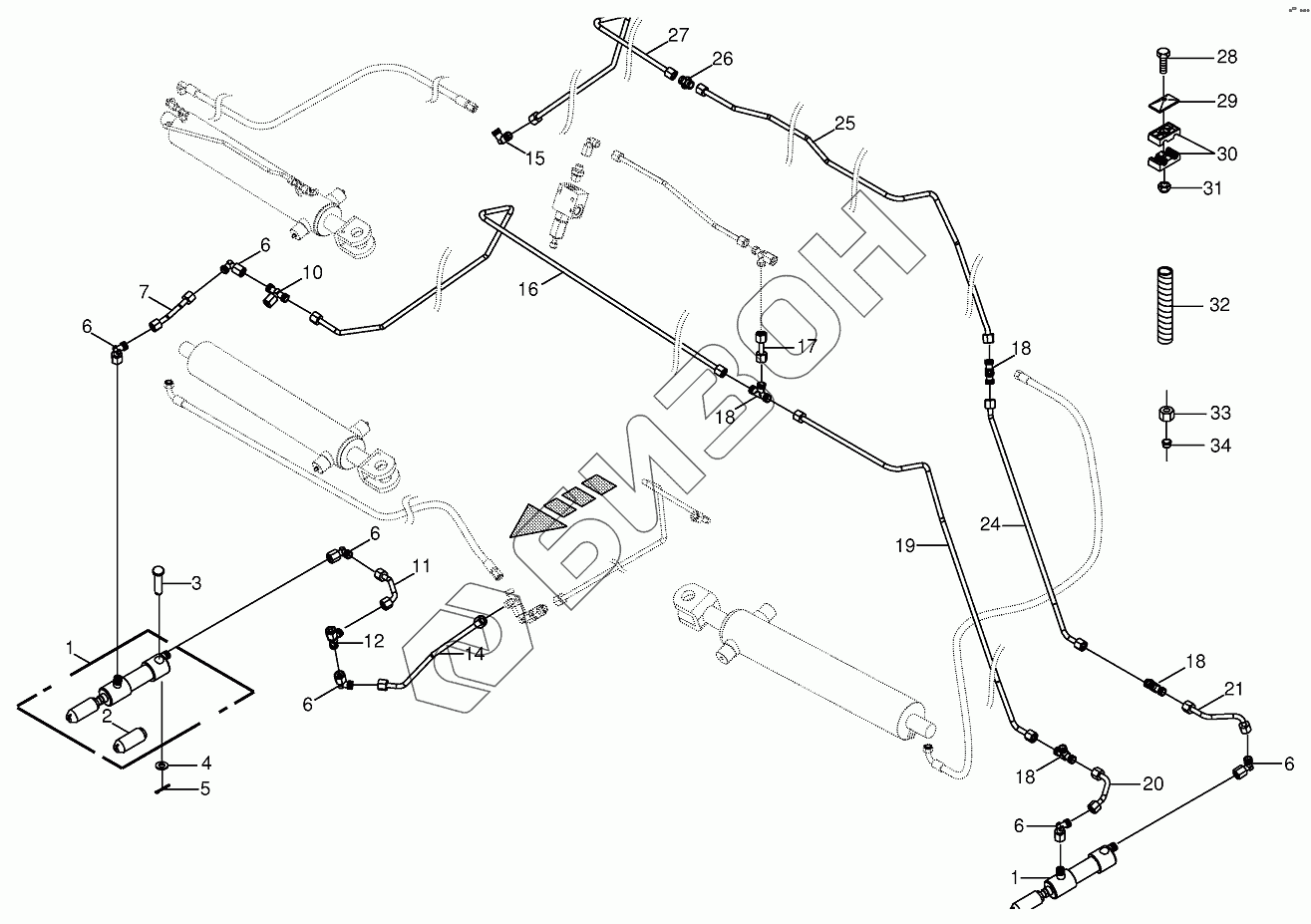

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Hydraulics - locking mechanism 871000 -
1
1
2
3
4
5
6
6
6
6
6
6
7
10
11
12
14
14
14
15
16
16
16
17
18
18
18
18
19
19
19
20
21
24
24
24
25
25
25
26
27
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009199560 | 009199560 | Sealing set |
Загрузка ...
|
|
| 1 | 009185491 | Hydraulic cylinder |
Загрузка ...
|
|
| 2 | 270033600 | Piston rodug |
Загрузка ...
|
|
| 3 | 002777070 | Pin with small head |
Загрузка ...
|
|
| 4 | 009103031 | Washer |
Загрузка ...
|
|
| 5 | 009120671 | Cotter pin |
Загрузка ...
|
|
| 6 | 009199650 | Angle lug |
Загрузка ...
|
|
| 7 | 200950810 | Hydr. Ligne 8x1,5x96 2 Arc |
Загрузка ...
|
|
| 10 | 009199680 | T connector |
Загрузка ...
|
|
| 11 | 200950820 | Hydr. Ligne 8x1,5x120 2 Arc |
Загрузка ...
|
|
| 12 | 009199670 | Adjustable L connection |
Загрузка ...
|
|
| 14 | 200950900 | Hydr. Ligne 8x1,5x308 2 Arc |
Загрузка ...
|
|
| 14 | 200959520 | Hyd. line 8x1.5x291 3 bows |
Загрузка ...
|
|
| 15 | 900001140 | Angle lug |
Загрузка ...
|
|
| 16 | 200950780 | Hydr. Ligne 8x1,5x2564 9 Arc |
Загрузка ...
|
|
| 16 | 200959470 | Hyd. line 8x1.5x2726 10 bows |
Загрузка ...
|
|
| 17 | 200950750 | Hydr. Ligne 8x1,5x50 0 Arc |
Загрузка ...
|
|
| 18 | 009199690 | T-connector |
Загрузка ...
|
|
| 19 | 200950740 | Hydr. Ligne 8x1,5x1365 7 Arc |
Загрузка ...
|
|
| 19 | 200959480 | Hyd. line 8x1.5x1545 7 bows |
Загрузка ...
|
|
| 20 | 200950830 | Hydr. Ligne 8x1,5x103 2 Arc |
Загрузка ...
|
|
| 21 | 200950840 | Hydr. Ligne 8x1,5x146 2 Arc |
Загрузка ...
|
|
| 24 | 200950880 | Hydr. Ligne 8x1,5x488 3 Arc |
Загрузка ...
|
|
| 24 | 200959490 | Hyd. line 8x1.5x438 3 bows |
Загрузка ...
|
|
| 25 | 200950890 | Hydr. Ligne 8x1,5x1815 9 Arc |
Загрузка ...
|
|
| 25 | 200959500 | Hyd. line 8x1.5x2060 8 bows |
Загрузка ...
|
|
| 26 | 009193020 | Connector |
Загрузка ...
|
|
| 27 | 200950800 | Hydr. Ligne 8x1,5x1334 3 Arc |
Загрузка ...
|
|
| 27 | 200959510 | Hyd. line 8x1.5x1507 3 bows |
Загрузка ...
|
|
| 28 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009251340 | Cover plate |
Загрузка ...
|
|
| 30 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 31 | 009087060 | Locknut |
Загрузка ...
|
|
| 32 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 33 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 34 | 009199610 | Cutting ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
