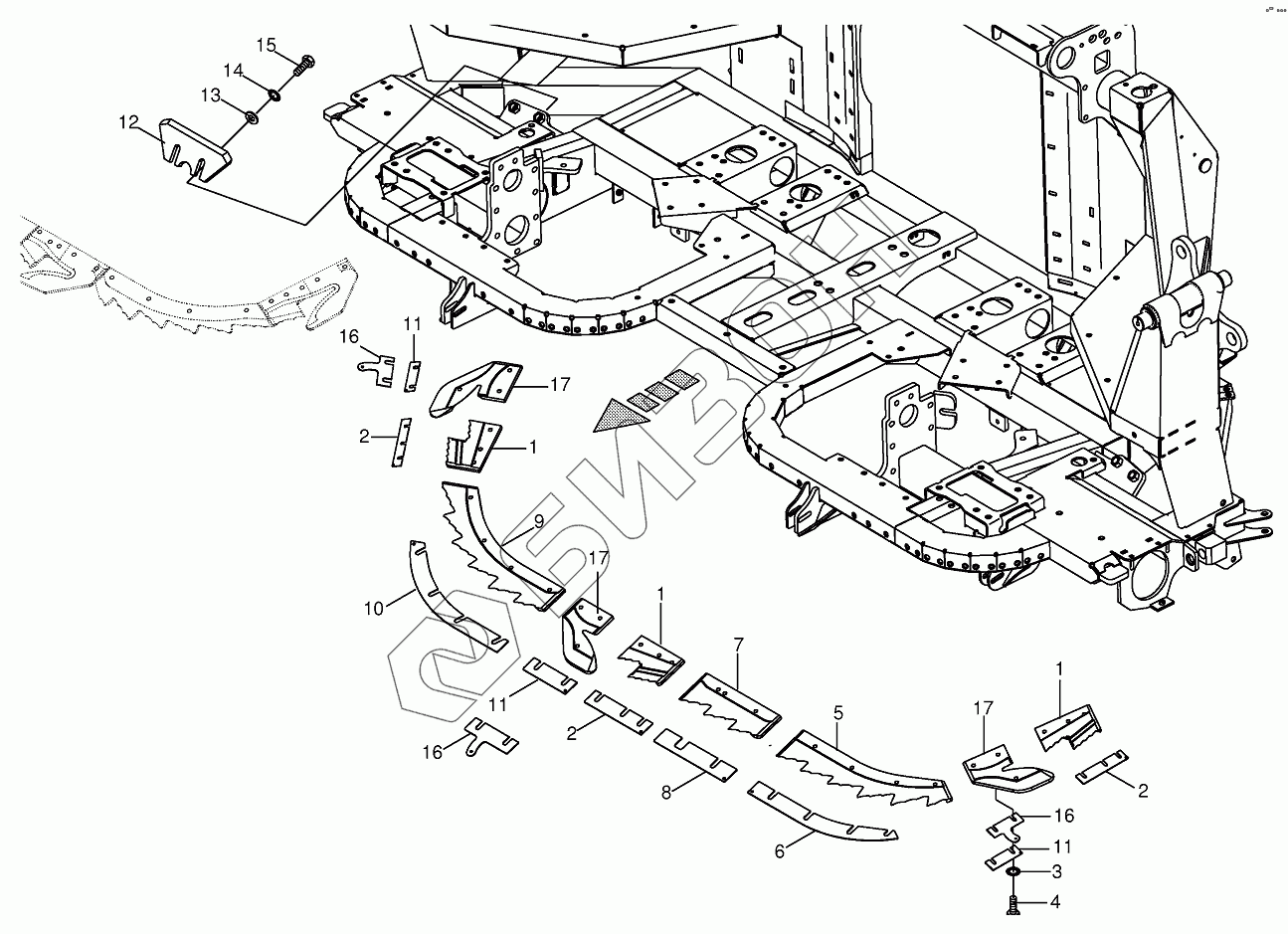

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Knife 820001 -
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
4
5
5
5
6
6
6
6
6
7
7
7
8
8
8
8
8
9
9
9
10
10
10
10
10
11
11
11
11
11
12
13
14
15
16
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200943530 | V-Knife left-0,5mm-optional |
Загрузка ...
|
|
| 1 | 200943540 | V-Knife-right-0,5mm-optional |
Загрузка ...
|
|
| 1 | 200936100 | V-Knife-Bow element, right |
Загрузка ...
|
|
| 1 | 200943550 | V-Knife left-0,5mm-optional |
Загрузка ...
|
|
| 1 | 200936070 | V-Knife-step element, left |
Загрузка ...
|
|
| 1 | 200936060 | V-Knife-step element, right |
Загрузка ...
|
|
| 1 | 200943520 | V-Knife-right-0,5mm-optional |
Загрузка ...
|
|
| 2 | 200936410 | Spacer plate |
Загрузка ...
|
|
| 2 | 200936430 | Spacer plate |
Загрузка ...
|
|
| 2 | 200936390 | Spacer plate |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009008171 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200931290 | Bow cutter-outside left |
Загрузка ...
|
|
| 5 | 200931280 | Bow cutter-outside right |
Загрузка ...
|
|
| 6 | 200930420 | Spacer plate-outside |
Загрузка ...
|
|
| 6 | 200933740 | Spacer plate-outside |
Загрузка ...
|
|
| 6 | 200930540 | Spacer plate-outside |
Загрузка ...
|
|
| 7 | 200931231 | Ladder cutter-left |
Загрузка ...
|
|
| 7 | 200931221 | Ladder cutter-right |
Загрузка ...
|
|
| 8 | 200930391 | Spacer plate |
Загрузка ...
|
|
| 8 | 200933721 | Spacer plate |
Загрузка ...
|
|
| 8 | 200930571 | Spacer plate |
Загрузка ...
|
|
| 9 | 200931310 | Bow cutter-inside left |
Загрузка ...
|
|
| 9 | 200931300 | Bow cutter-inside right |
Загрузка ...
|
|
| 10 | 200930430 | Spacer plate-inside |
Загрузка ...
|
|
| 10 | 200930590 | Spacer plate-inside |
Загрузка ...
|
|
| 10 | 200933700 | Spacer plate-inside |
Загрузка ...
|
|
| 11 | 200936420 | Spacer plate |
Загрузка ...
|
|
| 11 | 200936400 | Spacer plate |
Загрузка ...
|
|
| 12 | 200931340 | Stripper knife |
Загрузка ...
|
|
| 13 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009103620 | Washer |
Загрузка ...
|
|
| 15 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 16 | 200936380 | Spacer plate |
Загрузка ...
|
|
| 17 | 200936110 | V-Knife-Bow element, left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
