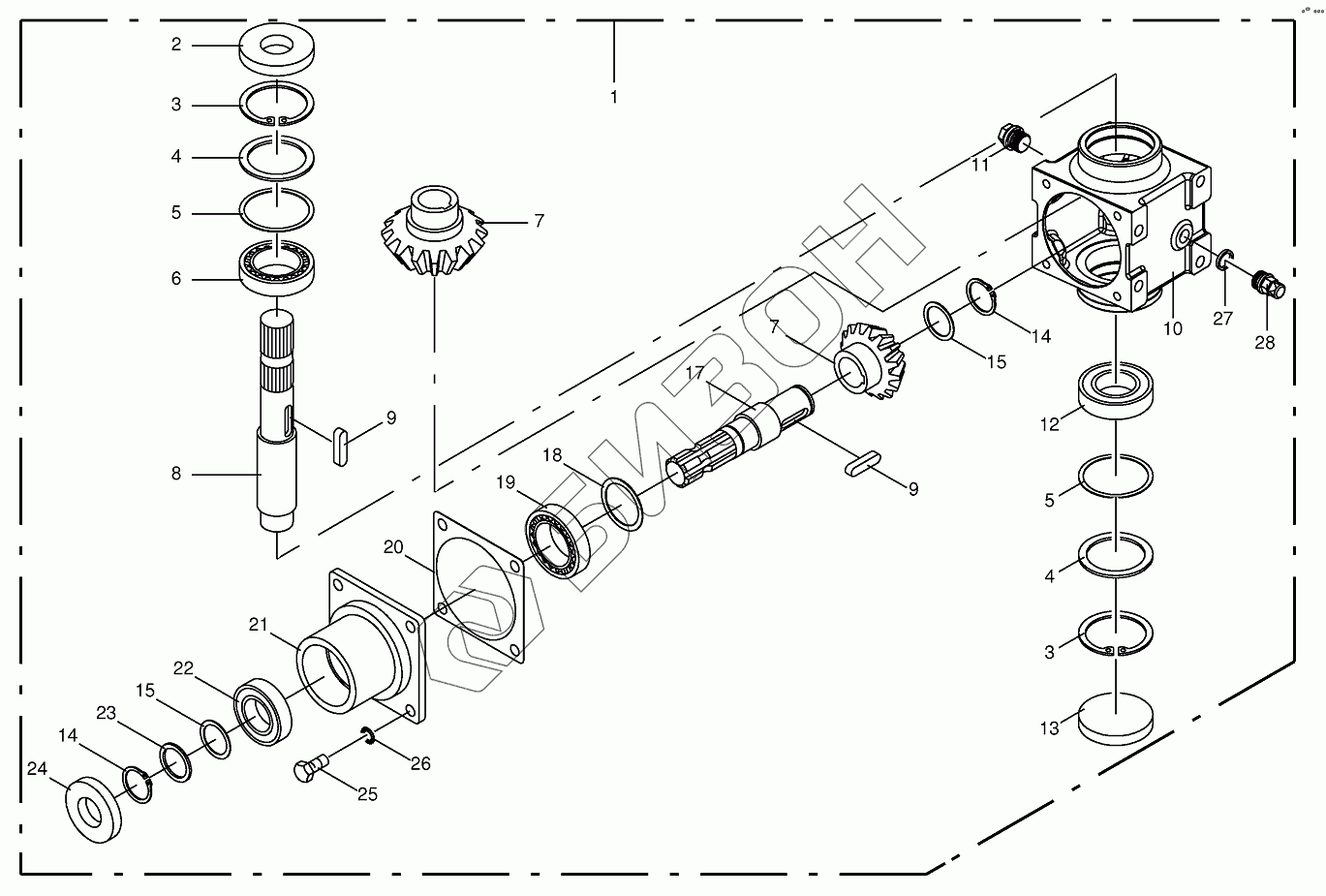

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Swing gearbox 820001 -
1
2
3
3
4
4
5
5
5
5
5
5
6
7
7
8
9
9
10
11
12
13
14
14
15
15
15
15
15
15
17
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 1 | 200943190 | Angle gear |
Загрузка ...
|
|
| 2 | 009360210 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 3 | 009116730 | Circlip |
Загрузка ...
|
|
| 4 | 900012260 | Supporting disc |
Загрузка ...
|
|
| 5 | 009110220 | Shim ring |
Загрузка ...
|
|
| 5 | 009110230 | Shim ring |
Загрузка ...
|
|
| 5 | 009110241 | Shim ring |
Загрузка ...
|
|
| 6 | 009321770 | Taper roller bearing |
Загрузка ...
|
|
| 7 | 001452132 | Bevel wheel |
Загрузка ...
|
|
| 8 | 001469741 | Gearbox shaft |
Загрузка ...
|
|
| 9 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 10 | 200943180 | Gearbox housing |
Загрузка ...
|
|
| 11 | 009060101 | Screw plug |
Загрузка ...
|
|
| 12 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 13 | 009252052 | Sealing cap |
Загрузка ...
|
|
| 14 | 009115410 | Circlip |
Загрузка ...
|
|
| 15 | 009111320 | Shim ring |
Загрузка ...
|
|
| 15 | 009111340 | Shim ring |
Загрузка ...
|
|
| 15 | 009111330 | Shim ring |
Загрузка ...
|
|
| 17 | 001452154 | Gearbox shaft |
Загрузка ...
|
|
| 18 | 009109000 | Shim ring |
Загрузка ...
|
|
| 18 | 009109020 | Shim ring |
Загрузка ...
|
|
| 18 | 009109030 | Shim ring |
Загрузка ...
|
|
| 18 | 009109040 | Shim ring |
Загрузка ...
|
|
| 19 | 009321550 | Taper roller bearing |
Загрузка ...
|
|
| 20 | 001452121 | Gearbox seal |
Загрузка ...
|
|
| 21 | 001469764 | Gearbox cover |
Загрузка ...
|
|
| 22 | 009301370 | Grooved ball bearing |
Загрузка ...
|
|
| 23 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 24 | 009360470 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 25 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 28 | 009198111 | Breather |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
