Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Wearing plates 820001 -
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
9
10
11
12
13
13
14
15
15
16
17
18

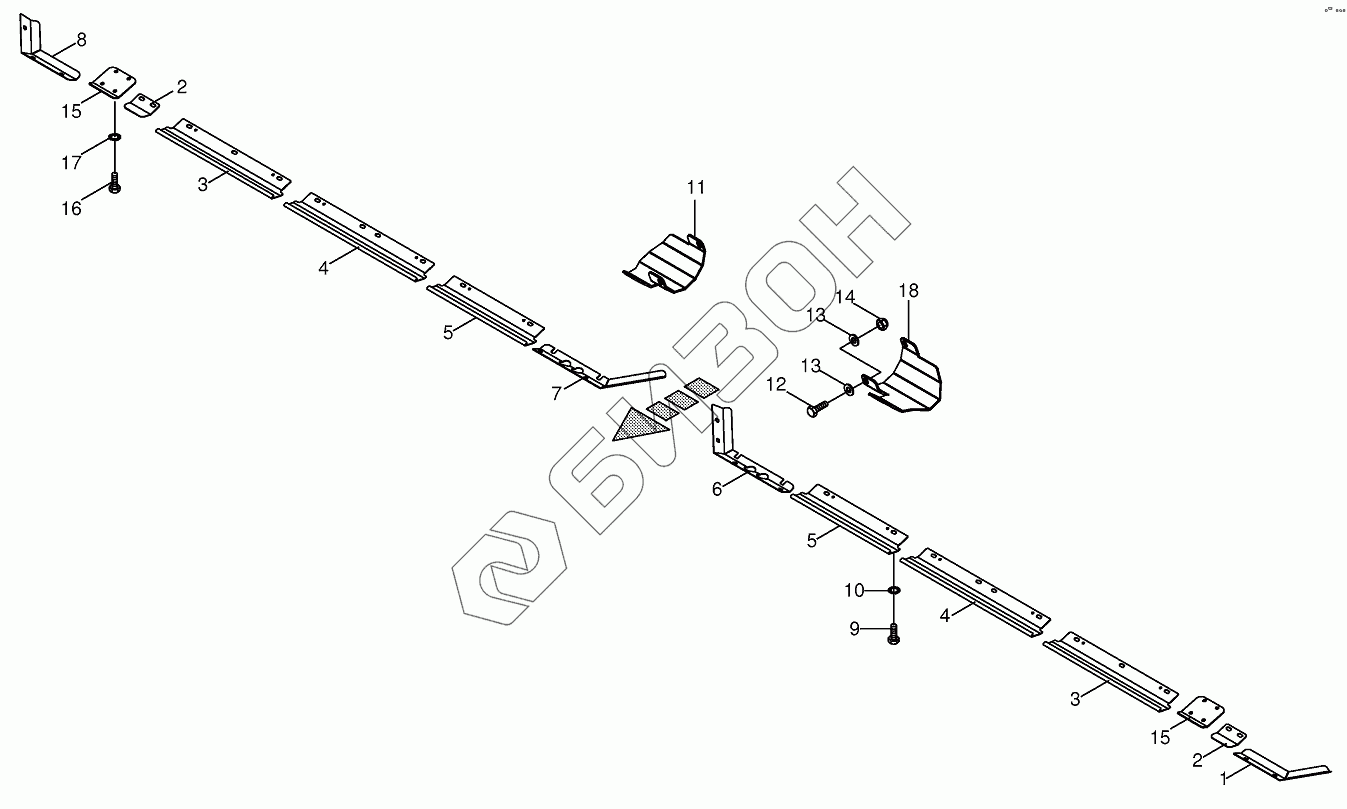

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200929901 | Wearing plate-outside left |
Загрузка ...
|
|
| 2 | 200930212 | Wearing plate |
Загрузка ...
|
|
| 3 | 200929941 | Wearing plate |
Загрузка ...
|
|
| 4 | 200929951 | Wearing plate |
Загрузка ...
|
|
| 5 | 200929961 | Wearing plate |
Загрузка ...
|
|
| 6 | 200932701 | Wearing plate-inside left |
Загрузка ...
|
|
| 6 | 200929991 | Wearing plate-inside left |
Загрузка ...
|
|
| 7 | 200932691 | Wearing plate-inside right |
Загрузка ...
|
|
| 7 | 200929921 | Wearing plate-inside right |
Загрузка ...
|
|
| 8 | 200929981 | Wearing plate-outside right |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 200939200 | Wearing plate-right |
Загрузка ...
|
|
| 12 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 13 | 900001210 | Washer |
Загрузка ...
|
|
| 14 | 009087580 | Locknut |
Загрузка ...
|
|
| 15 | 200932861 | Wearing plate |
Загрузка ...
|
|
| 16 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 18 | 200939210 | Wearing plate-left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
